USB PD充电器设计系列连载:高效率100W USB-PD方案

2021年03月15日 17:31 次阅读

围绕装备有主流快充协议USB-PD充电器设计,我们正在进行技术文章的四期连载。系列文章从提高效率、加速产品开发、优化性能、降低整体成本等方面,为大家详细解读。

作为本系列的最终章,我们将为大家介绍效率高达94%的100WUSB-PD解决方案。

更大的电池容量和更短的充电时间需求,不断提高对于充电器功率的要求。在小尺寸中实现大功率颇具挑战性,人们为此提出了各种各样的创新方案,包括零电压开关(ZVS)拓扑结构、高性能开关、创新的封装方式以及使用宽禁带材料等,以满足相应设计要求。

本文介绍了一种100W的USB-PD解决方案,并解释了它如何利用电源开关和新型拓扑结构来实现94%的效率和23W/in3的功率密度。

确保高性能的关键:选择合适的拓扑结构

为了达到更高的功率密度,需要选择合适的拓扑结构、规格尺寸和先进的控制技术。纵观当前的大功率移动充电器市场,存在着多种针对大功率USB-PD充电器的解决方案,包括PFC+QR和PFC+LLC。然而,这些解决方案也存在一定局限性,限制了其得到广泛应用,例如:QR无法实现软开关,LLC拓扑结构难以用于可变输出电压设计。

针对上述情况,英飞凌推出了一种新的非对称半桥混合型反激拓扑结构(如图1)。半桥与串联电容器共同驱动传统的反激变压器。反激变压器的主电感和串联电容器形成谐振回路,用于实现半桥开关的ZVS特性,并在反激变压器的常规退磁阶段提供谐振功率传输。在正常运行期间,充电周期和相关功率通过峰值直流电流控制,而退磁阶段通过定时控制,以确保适当的负预磁化,从而满足半桥开关所需的ZVS条件。


图1:非对称半桥反激拓朴的简化示意图

初级侧的电源电路通过LC谐振回路实现,该回路由类似于LLC转换器的半桥驱动。谐振电感器Lr为串联电感,它既可以是变压器漏感,也可以是变压器漏感加外部电感,而Lm则代表变压器主电感。通过将谐振电容器Cr和变压器的初级线圈连接于正节点和半桥中点之间,也可以实现相同的转换效果。当高侧开关HS导通时,能量将存储于Cr和Lm中,并且各自存储的能量将随输入电压和开关频率而变化(如图2所示)。

图2:储能分布和频率变化示意图

当高侧开关HS断开时,变压器中的电流将迫使半桥中点VHB下降,直至低侧开关的体二极管钳位电压为止。然后,低侧开关将在零电压时导通,与此同时,变压器相位反转,能量转移至次级侧。当低侧开关断开时,上一阶段变压器中感应的负电流将迫使半桥中点VHB升高其电压,直至高侧开关HS的体二极管钳位电压为止,类似于上一个阶段。在ZVS条件下,HS打开,而LS关闭,但变压器谐振回路中的电流仍为负,这意味着谐振回路中的多余能量将被送回输入端。

为什么首选混合反激拓扑结构?

与其他反激拓扑结构相比,混合反激变压器需要存储的能量比较少,因此有助于减小充电器的尺寸。

混合反激可以在初级侧实现完全的ZVS,而在次级侧实现完全的ZCS,并且泄漏能量也可以回收,从而提高效率。

如以下公式,输出电压将随占空比变化。对于混合反激式来说,实现宽电压范围的输出要容易得多,由此克服了LLC拓扑结构在宽电压输出应用中的局限性。

英飞凌的100WUSB-PD参考设计

完整的解决方案如图3所示。PFC级采用临界导通模式IRS2505和ThinPAK封装IPL60R185C7CoolMOS™,而DC-DC级则采用数字PWM控制器XDPS2201和IPLK60R360PFD7。同时,BSC028N06NS用作同步整流开关(将来可以换成专门针对充电器同步整流用的低压ISZ0702NLS以进一步提升性价比),协议控制器为CYPD3174,而p-channelMOSBSZ086N03NS3用作输出安全开关。

图3:100WUSB-PD解决方案框图

通过这种设置,效率峰值可以达到94%,并且待机功耗低于60mW。


图4:效率和待机功耗曲线

最高效率:选择适当的高压MOSFET至关重要

软开关技术使器件能够在ZVS下运行,即MOSFET仅在其漏源电压达到0V(或接近于0V)后才导通。这种策略可以消除器件的导通损耗,而导通损耗通常是造成总开关损耗的主要因素。遗憾的是,由于输出电容的“非无损”特性,所有高压SJMOSFET都会遭受另外一种损耗,即在MOSFET输出电容(Coss)先充电后放电时,都会有部分能量损失。因此,即使在ZVS条件下运行,也无法回收存储于输出电容中的全部能量(Eoss)。这种现象与Coss的滞回特性有关,在执行Coss充电/放电周期时可以借助较大的信号测量观察到这种现象。正因如此,此类损耗通常被称为Coss滞回损耗(Eoss,hys)。

图5:SJMOSFET的Qoss充电/放电周期

得益于英飞凌先进的SJ技术,CoolMOS™PFD7系列进一步降低了滞回损耗,从而有助于进一步提高效率。

结论

基于数字XDPS2201的ZVS混合反激式,可以在不同的输入电压和输出电流条件下实现ZVS和ZCS。此外,它还可以回收变压器漏感的能量。高性能的功率MOSFET有助于在60mmx40mmx18mm尺寸的100WUSB-PD设计实现高达94%的效率。

图6:外形小巧、效率高达94%的英飞凌100WUSB-PD参考设计

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

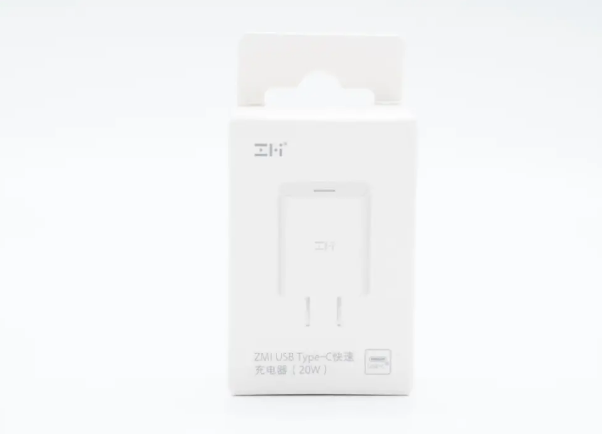

紫米新版20W PD快充拆解,国产精品方案让人眼...

由福瑞康生产的产品还有小米65W氮化镓快充充电器、小米65W USB PD快充充电器AD651、小米....
发表于 2021-03-18 15:32 0次阅读
紫米新版20W PD快充拆解,国产精品方案让人眼...

科普中国:充电时,先插电源后插手机;充满后,先拔...

中国科学技术协会官方微信公众号 “科普中国”发文为大家科普了正确的手机充电 “姿势”,并建议给手机充....
发表于 2021-03-18 11:44 144次阅读
科普中国:充电时,先插电源后插手机;充满后,先拔...

小米67W充电器通过3C认证入网 OPPO将在四...

小米67W充电器通过3C认证入网 近日小米全新67W快充电源适配器通过3C认证入网,型号为MDY-1....
发表于 2021-03-16 11:22 486次阅读
小米67W充电器通过3C认证入网 OPPO将在四...

自己怎么DIY一个简易的手机充电器

简易手机充电器
发表于 2021-03-16 09:20 0次阅读
自己怎么DIY一个简易的手机充电器

充电器发热的原因是什么?在使用充电器时要避免哪些问题?

充电器发热的原因是什么? 在使用充电器时要避免哪些问题? ...
发表于 2021-03-16 06:15 0次阅读
充电器发热的原因是什么?在使用充电器时要避免哪些问题?

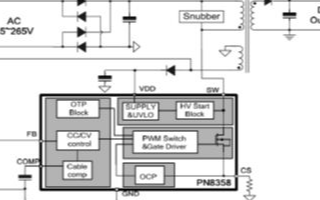

基于PN8358芯片实现六级能效7.5W充电器的...

基于PN8358的 5V 1.5A六级能效PSR电源解决方案,典型应用为智能手机、平板电脑的5V1.....
发表于 2021-03-15 11:51 325次阅读
基于PN8358芯片实现六级能效7.5W充电器的...

电瓶修复小知识之充电器的相关知识【二】

2000年前后,有人将这一原理用到了电动车充电器中,充电过程中,不切断充电通路,用小电阻将电池短路瞬....
发表于 2021-03-15 11:18 78次阅读
电瓶修复小知识之充电器的相关知识【二】

电瓶修复小知识之充电器的相关知识【一】

充电器的分类:以有、无工频(50赫兹)变压器来区分,可分为两大类。 货运三轮充电器一般使用带工频变压....
发表于 2021-03-15 11:15 53次阅读
电瓶修复小知识之充电器的相关知识【一】

负脉冲充电是什么,它的好处都有哪些

最近有部分询问,负脉冲是不是很神奇,要我帮忙说一下,由于每天较忙,索性晚上写一篇统一回复看看。 带负....
发表于 2021-03-15 11:05 40次阅读
负脉冲充电是什么,它的好处都有哪些

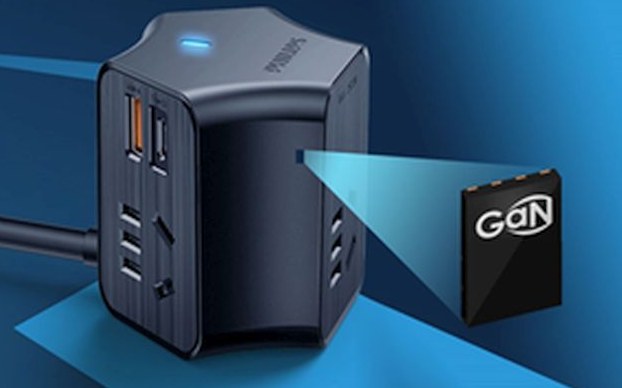

小米11携55W氮化镓充电器全球上市,纳微氮化镓...

氮化镓(GaN)是第三代半导体技术,其运行速度比旧的慢速硅(Si)快20倍,并且可以以三分之一的体积....
发表于 2021-03-15 09:45 468次阅读
小米11携55W氮化镓充电器全球上市,纳微氮化镓...

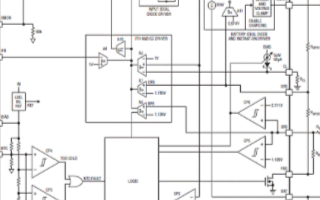

高压高性能转换器LTC4000-1的主要特性及应...
