显卡八爪鱼MOS管详解

2020年04月04日 15:31 次阅读

显卡的功耗控制曾经只被看作是芯片厂商的作业,余下众板卡制造商都盼着通过更新制造工艺或者推出特别版绿色节能型号来实现节能。但经过一段时间的摸索,芯片级节能只出现在少数型号上,至今我们看到的不过4~5款产品,并不能涵盖用户的所有需求层面。

等着芯片厂商发善心一样的隔三岔五推出节能芯片,不如通过研发实力,在设计和料件层面上加入板卡厂商自己的特色,实现全线的节能显卡诉求。不仅仅能满足用户对功耗和发热日渐提升的需求,也为切身的环保事业贡献一份力。

作为顶级AIC合作伙伴的索泰显卡,在全球及国内显卡市场扬名立万的资本就是强大的设计和制造能力,是目前全球设计能力最强大的显卡厂商之一。在NVIDIA将GeForce200系列显示核心发售前,索泰就在积极考虑如何在没有节能芯片的情况下,做到更佳的节能表现。特别是针对国内市场需求庞大的网吧业主而言,同样的产品,性能、服务、价格与节能的4重需求已经成为了其选购产品的重要依据。

经过对显卡整体的评估,索泰意识到围绕着显示核心和显存动脑筋是不会有理想结果的。因为这部分的设计只能按照芯片厂商的要求设计,比如需要多少伏和多少安的供电。但是索泰意识到,虽然芯片的需求一样,但由于外围料件设计和采用的不同,其转换效率会有非常大的差异,总体功耗的区别也会非常明显。

由于索泰显卡已经在设计上严格遵守了4S品质要求,在电路上的改进余地并不大,所以把注意力主要聚焦在了料件的改进上。

供电部分损耗最严重的料件是MOS管,所有接入到显卡上的电源都要经过它的转换,大量的电能在转化过程中变成发热损耗掉了。传统的用料,也是目前占比达90%的厂商都使用普通3脚MOS管。这种MOS管优点在于成本低,由于发展时间长技术相对成熟。在大量的板卡制造中,一个料件看似微小的成本差异,放大几十几百万倍后都是巨大的。所以3脚MOS一直是各类板卡上最常使用的方案。

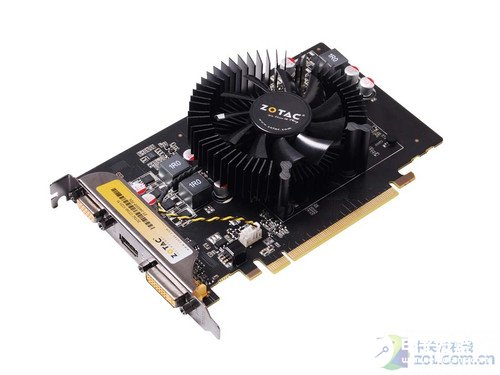

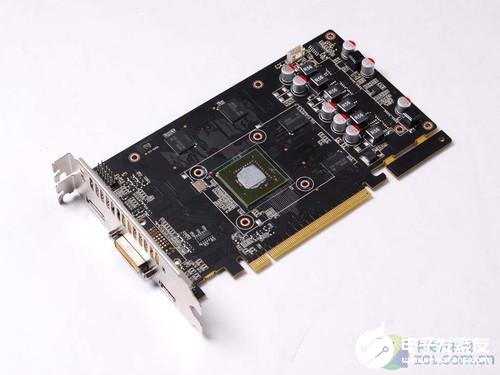

索泰将过往只出现在高端显卡上先进8pin封装MOS管导入到全线索泰显卡中,并为其起了一个形象的名字——8爪鱼高效供电。

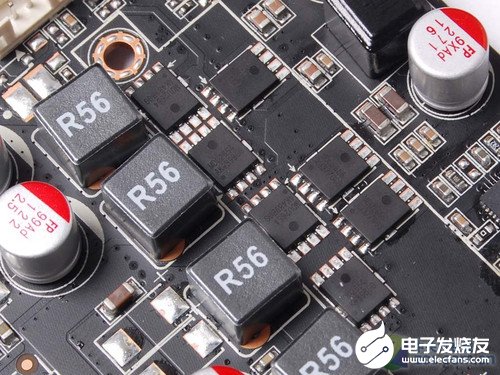

索泰8爪鱼高效供电在大部分参数上与传统3脚MOS差距不大,最主要的优势在于拥有超低的内阻值。其典型内阻值有3.2mΩ,与目前市场上使用量最大的ST和ON的3脚MOS相比降幅达到60%以上。

ST和ON的三脚MOS由于供货稳定,性能稳定,所以是目前厂商最常采用的产品。不过通过其官方技术文档可以看到,其内阻分别高达8mΩ和9.3mΩ,都远高于索泰8抓鱼高效供电方案。

内阻低的好处主要体现在转化过程中转变的热量降低很多,使得整张显卡的转化效率明显提升,功耗降低。这就好比通过了80Plus认证的电源,与普通电源在输出一致的情况下,输入的电能要小很多。由于转化为热能减少,元件的发热也随之降低,温度下降,整张显卡的运行温度获得更良好控制。另外,由于温度的下降,各种元件的运行状态和寿命也获得提升。

索泰显卡通过更换8爪鱼高效供电元件,在规格相同、性能相同的情况下,比普通显卡功耗下降20%左右。在目前销售的从GeForce210到顶级的GTX480,索泰显卡全部具备这方面优势。

针对目前销售的主力型号——GT240系列,索泰一开始就已经8爪鱼高效供电元件融入其设计中。并且利用强大的设计,在规格性能上大幅超越了公版方案。以索泰GT240-1GD5 F1型号为例,其核心和显存频率默认达到600/3600MHz,超越公版方案10%以上。

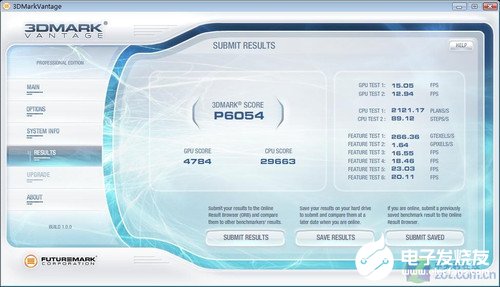

在3DMARK VANTAGE测试中可以取得超过P6000分的成绩,性能已经和9800GT看齐!虽然频率和性能有明显提升,但得益于索泰8爪鱼高效供电元件的采用,其功耗比公版GT240还要低。

索泰显卡通过自身强大的研发和制造能力,真正做出了更高性能更低功耗的好产品。在节能产品的开发上,已经不仅仅依靠于芯片的设计,通过8爪鱼高校供电然每一张索泰显卡都是绿色节能版。
