推动5G网络转型和计算的技术底气实力

知IN 2019-07-21 09:10 次阅读

近日,由工业和信息化部指导、IMT-2020(5G)推进组和中国通信标准化协会主办的“2019 IMT-2020(5G)峰会”在北京举办。本届峰会围绕“5G商用,共赢未来”主题,聚集了产、学、研、用主流企业分享各自观点并展示最新成果。在“5G产业创新发展高峰论坛”上,英特尔网络平台事业部副总裁Alex Quach发表了题为“5G基础设施创新”的演讲,从网络转型到实际部署,再到英特尔深入产业的合作案列,阐述了英特尔对5G基础设施发展与创新的实力与决心。

作为推动行业转型、数字经济创新的关键性技术——5G,如今已经处在商用化的关键时刻,而相关的基础设施建设又成了重中之重。IDC在2018年年底发布一份报告,首次对2018-2022年的全球5G网络基础设施市场进行了预测。报告显示,5G基础设施部分的市值将从2018年约5.28亿美元增长到2022年260亿美元,复合年增长率(CAGR)将达到118%。

在5G行业爆发的关键期,加大5G基础设施投入才能加快推动网络转型,从而实现真正意义上的创新。而英特尔这家巨头企业,又是怎么做的呢?

推动5G网络转型和

边缘计算的技术底气

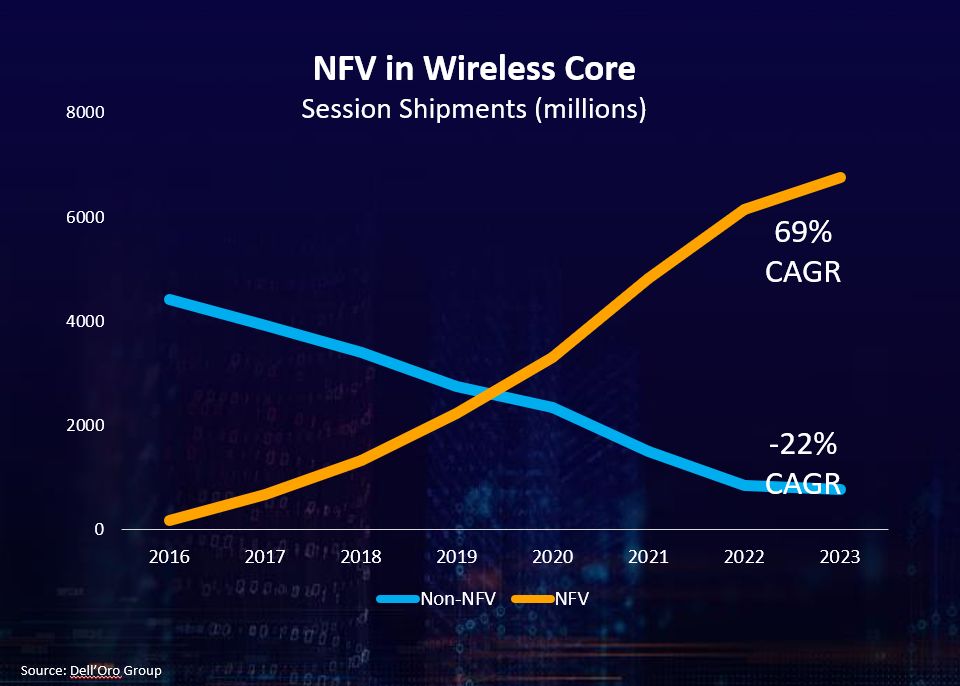

从Dell’Oro Group给出的预测数据来看,从2016年到2023年,无线核心网的市场份额中,NFV(网络功能虚拟化)出货量的年复合增长率高达69%。

“NFV能够使5G核心设备和固定化的5G核心设备虚拟化程度大于90%。且NFV将成为电信运营商和垂直行业充分利用5G的关键组件,该技术能够提供支持数千个用例所需的可伸缩性和灵活性。此外,NFV可能在实现某些严格的时延需求方面发挥重要作用。” 关于NFV的重要性,Alex Quach如是说,与此同时,NFV的扩张也呈现无法阻挡之势。“明年起,无线核心网的出货将以NFV为主要部分。”此外,几乎所有NFV的商业部署都在英特尔架构上运行,这充分说明了英特尔在核心网的部署和技术实力。

其次,数据容量正在往边缘转化。Alex Quach表示,到2022年,45%的数据会在边缘存储、分析然后做决策。“与传统云相比,越来越多的数据将在边缘进行截取、分析和价值化。”同时,Alex Quach认为,5G网络从核心到边缘还要面临诸多挑战,比如怎么部署云原生应用程序,如何推向边缘,如何为网络带来智能和自动化,虚拟化网络的复杂性和互操作性又该怎么解决……

英特尔网络平台事业部副总裁Alex Quach

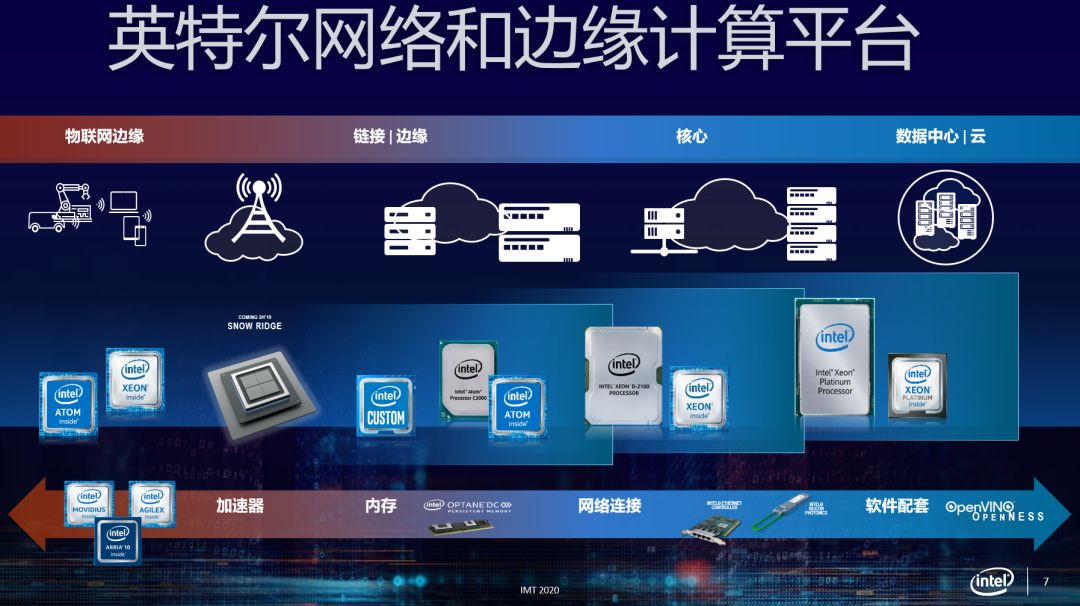

英特尔能够提供涵盖接入网、边缘、核心网,云和数据中心的完整解决方案,从底层物理基础设施架构开始,为网络变革提供最核心的技术基础。

在计算领域,英特尔能提供凌动、酷睿、至强等多种规格的处理器,以及FPGA和各种加速卡,满足不同行业对算力的需求;基于最新的3D Xpoint技术,英特尔所推出的傲腾数据中心级持久内存在容量和性能方面提升明显,闪存的存储密度可以提升10倍,存储速度比前一代提高100倍。英特尔还提供各种软件工具包,进一步助力垂直行业用户。

合作共赢

英特尔从边缘计算概念萌发之时起,就是其技术创新和产业协作的重要参与者和推动者,一直致力于提供开放架构的软硬件平台、输出边缘计算技术。基于对未来海量传感器、网络带宽限制、实时响应、数据隐私保护以及自治系统需求的理解,英特尔的目标是构建面向5G的边缘计算,并认为边缘计算会经过三个发展阶段,即互联、智能、自治。英特尔积极参与相关标准与联盟组织,来不断推动边缘计算产业的发展。

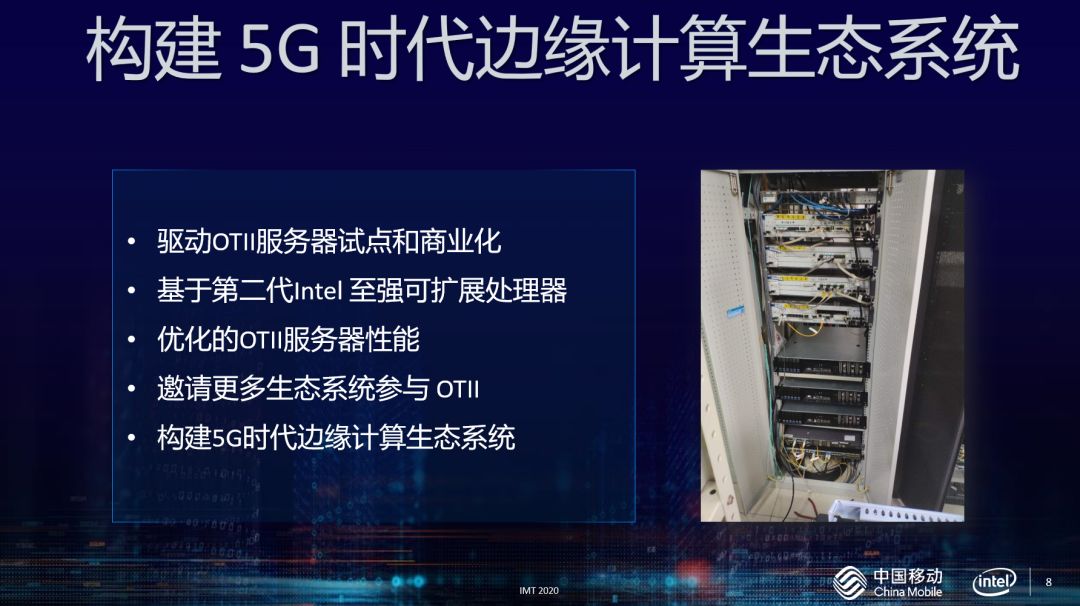

早在2017年11月,由中国移动联合中国电信、中国联通、英特尔等公司在开放数据中心委员会(ODCC)共同发起了OTII项目。这些OTII项目发起者希望通过该项目,打造一个适应网络转型、满足未来电信应用需求的硬件架构平台,满足愈加突显的核心网与接入网网络云化、以及新型多接入边缘计算的业务需求。

对于该项目,Alex Quach表示:“2019年是OTII进入规模试点,为后续商用奠定基础的重要一年。目前我们正配合网络与边缘业务团队,面向CDN、车联网、智慧城市等应用场景,积极开展相关现网试点。此外,我们还将结合具体业务,基于第二代英特尔®至强®可扩展处理器进一步优化OTII服务器的性能。在前期的实验室测试中,我们已经看到针对网络负载优化的N系列平台,OvS-DPDK有超过50%的性能提升,新一代处理器中的SST技术,对网络和边缘不同负载的灵活支持也有很大的潜在价值。”

此外,英特尔与香港应用科技研究院(ASTRI)合作开发的5G独立组网(SA)核心网,能够确保用户面功能的吞吐量满足5G业务需求,在单一服务器上,5G SA核心网用户面可以处理超过200Gbps的数据吞吐量,并且不会丢包。能够满足边缘计算软件需要的更高实时运算性能、人工智能以及视频数据处理能力。

在接入网层面,英特尔亦有不小贡献。比如在2019上海移动通信大会上,中国移动、京信通信、英特尔联合推出业界首款商用5G云小站,该产品方案采用主机单元+扩展单元+远端单元组成的三级分布式架构,结合英特尔至强处理器和FPGA产品,为用户和行业带来更高性价比的5G室内覆盖解决方案和高质量的业务体验,助力5G网络多元化发展。

由此可见,英特尔的网络和边缘计算平台首先是边缘到云端把整个网络打通,从边缘计算到数据中心的连接全部在一个平台上完成。用户能在任何一个节点上进行操作,英特尔希望把这个概念带到5G和边缘云上,将软件交给开源中心,以此把整个生态打开。

没有生态,就没有将来的5G。英特尔广泛丰富的产品组合将支持运营商和其他企业的数字化转型,并终将推动5G应用在各个垂直行业绽放。5G时代是云的时代,也是云网融合的时代。但构建这张云网协同、边云协同、全面云化、敏捷开放的5G网络绝非易事,英特尔所拥有技术能够贴合当下5G时代需求,正如Alex Quach在大会上说到的:“5G不止有连接性,对于拥有众多使用案例的企业来说,它是通往未来的创新平台”。
