PCB设计工具中用户界面的易用性很重要

PCB线路板打样 2019-07-23 15:42 次阅读

你知道当你不在自己的厨房时烹饪会变得复杂吗?因为它们不是“你离开它们的地方”,所以你必须寻找能够为你所做的事情工作的平底锅或器具。当你正在寻找一把刮刀时,它需要更多的时间并且可能会烧一些鸡蛋。这只是为早餐烹饪简单的东西;想象一下准备复杂的一餐。这样的情况有助于餐馆业务继续盈利。

虽然我们可能会对吸食鸡蛋和烟雾探测器的想法轻笑,但他们对燃烧的早餐的辛辣气味发出不满,这几乎不是当我们在PCB设计软件中找不到合适的命令时,这很有趣。就像在厨房中不合适的平底锅和餐具一样,在我们的CAD软件中不合逻辑位置的菜单和命令确实会减慢我们想要完成的任务。当您尝试将多个工具协调在一起时,例如原理图捕获和PCB布局,问题只会变得更糟。看看这些容易出现的用户界面问题是否与您正在使用的PCB设计厨房相似:

在工具上投掷功能并希望它支撑

<这是一个事件; PCB CAD供应商将吸收更多技术并将其添加到当前的设计工具中。包括PCB设计工具在内的所有东西都需要不断发展壮大,但在设计工具上抛出功能,比如在天花板上撒上面食,并不总是像希望的那样。有时它会粘在一起,有时会回到你的脸上。

用户体验是任何计算机辅助设计软件的重要方面。无论是简单的可用性,访问设计流程和模型交互,输出文件格式还是带有PCB布局的CAD查看器,设计人员在考虑CAD软件易用性界面时都需要注意很多。然而,可用性测试有助于CAD系统在考虑设计师和工程师的学习曲线时需要牢记用户友好的软件和用户体验。

不幸的是,设计师不坚持的技术会导致很头疼。添加到现有工具的新功能可能无法与工具的其余部分融合。菜单命令和控制按钮可能难以找到,并且功能的流程可能与已建立的工具不同。看起来在CAD工具中使用新的“X”功能似乎是一个好主意,但您可能会花费大量时间学习如何使其与您在设计软件中熟悉的内容一起使用。

PCB设计工具中用户界面的易用性很重要

在具有设计环境的设计工具中,用户界面的易用性要好得多

< p>

持续添加成分可能会在炖菜中起作用,但不能在PCB设计工具中使用

然而,在软件中使用多个最初未设计的设计工具会带来更大的痛苦一起工作。 CAD供应商将通过购买外部技术,然后将其融入他们的CAD系统,努力保持市场竞争力。然而,要使这项工作需要使用翻译器和接口。这可能都发生在“引擎盖下”,但您仍在处理不同的数据格式,必须对其进行更改以便从工具到工具。这可能需要设计软件中的其他步骤来适应工具之间的传输过程,而这应该是打开数据上其他工具的简单问题。

将外来工具添加到已建立的工具集中会使用户的生活变得非常困难。可能存在一组全新的命令来在工具之间来回发送数据,这可能会改变原始工具的使用方式。整个用户界面进行更改以适应新技术的情况并不少见。如果没有专为增长而设计的CAD工具数据环境,在混合中添加新技术和功能可能会给用户带来很大的复杂性,因为他们不得不一遍又一遍地重新学习相同的工具集。您可能最终得到的是许多单独的工具,这些工具只是全部一起销售,最终可能会损害您的生产力而不是帮助。

PCB设计工具中用户界面的易用性很重要

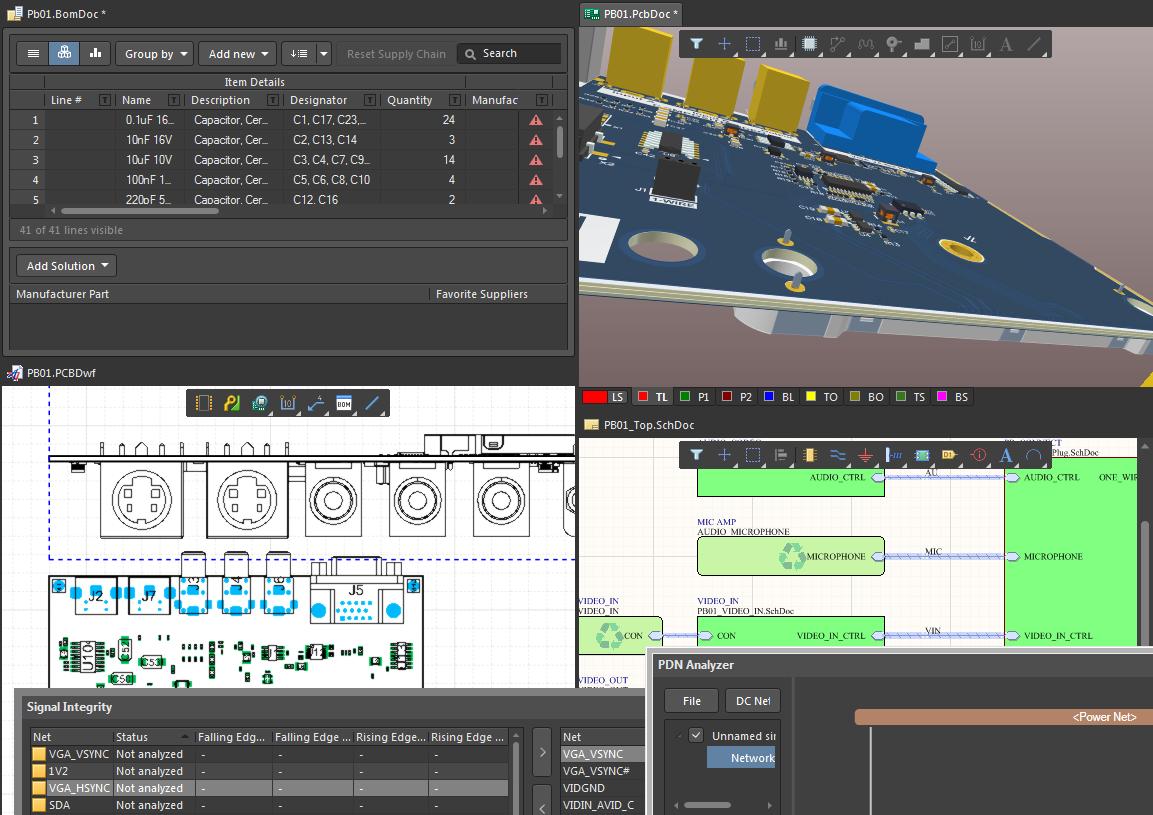

统一的设计环境使得使用多种工具变得更加容易

统一的设计环境培养了用户的轻松接口

解决这个问题的方法是使用PCB设计工具集,它从一开始就设计为所有工具协同工作。以这种方式工作的设计工具围绕通用的统一设计和数据环境构建。这允许在整个设计周期中使用相同的数据格式和处理,并且无需复杂的数据传输过程。

当您使用一组基于设计用于增长的基础的设计工具时,他们的成长将很容易和自然地来。新功能将添加到现有用户界面,而不是重新定义它。这将帮助您不花时间寻找您经常使用的平底锅和刮刀,因为它们仍然在您离开它们的位置。

我们使用的PCB设计工具集是AltiumDesigner ®。 Altium的工程师在他们创建软件方面拥有超过30年的经验,他们对这些工具的预见和关注表明了这一点。定期添加新功能,但它自然地被折叠到统一的设计环境中,而不是被强制进入不适合的地方。使用Altium的不同工具和功能是一种乐趣,因为统一的设计环境自然地将所有功能组合在一起,形成逻辑庄园。

现在是时候让CAD程序将用户友好的软件带入他们的最前沿可用性测试和他们的设计过程模型。 Altium是一套先进的PCB设计软件工具,具有统一的设计和数据环境作为其主要功能之一。 Altium还包含许多其他创新工具和功能,可帮助提高PCB设计效率,并使用户体验更加出色。

您想了解更多有关Altium如何通过功能的工具帮助您提高工作效率的信息。他们的用户界面的简易性?与Altium的专家交谈。
