电路板的材质类型及覆铜板的种类介绍

2019-07-16 15:21 次阅读

主流的PCB材质分类主要有以下几种:使用FR-4(玻纤布基)、CEM-1/3(玻纤和纸的复合基板)、FR-1(纸基覆铜板)、金属基覆铜板(主要是铝基,少数是铁基)以上为目前比较常见的材质类型,一般统称为刚性PCB。

前三种普遍适合应用于高性能电子绝缘要求的产品,如FPC补强板,PCB钻孔垫板,玻纤介子,电位器碳膜印刷玻璃纤维板,精密游星齿轮(晶片研磨),精密测试板材,电气(电器)设备绝缘撑条隔板,绝缘垫板,变压器绝缘板,电机绝缘件,研磨齿轮,电子开关绝缘板等。

而金属基覆铜板是电子工业的基础材料,主要用于加工制造印制电路板(PCB),广泛用在电视机、收音机、电脑、计算机、移动通讯等电子产品。

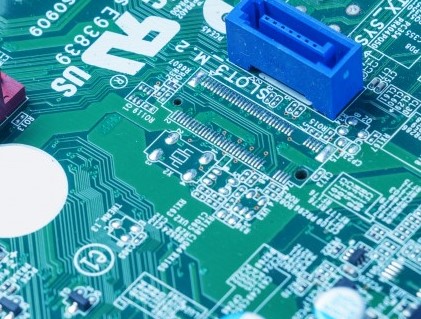

电路板的材质类型及覆铜板的种类介绍

覆铜板的种类也较多。按绝缘材料不同可分为纸基板、玻璃布基板和合成纤维板;按粘结剂树脂不同又分为酚醛、环氧、聚脂和聚四氟乙烯等;按用途可分为通用型和特殊型。

(1)覆铜箔酚醛纸层压板:是由绝缘浸渍纸(TFz一62)或棉纤维浸渍纸(1TZ-一63)浸以酚醛树脂经热压而成的层压制品,两表面胶纸可附以单张无碱玻璃浸胶布,其一面敷以铜箔。主要用作无线电设备中的印制电路板。

(2)覆铜箔酚醛玻璃布层压板:是用无碱玻璃布浸以环氧酚醛树脂经热压而成的层压制品,其一面或双面敷以铜箔,具有质轻、电气和机械性能良好、加工方便等优点。其板面呈淡黄色,若用三氰二胺作固化剂,则板面呈淡绿色,具有良好的透明度。主要在工作温度和工作频率较高的无线电设备中用作印制电路板。

(3)覆铜箔聚四氟乙烯层压板:是以聚四氟乙烯板为基板,敷以铜箔经热压而成的一种敷铜板。主要用于高频和超高频线路中作印制板用。

(4)覆铜箔环氧玻璃布层压板:是孔金属化印制板常用的材料。

(5)软性聚酯敷铜薄膜:是用聚酯薄膜与铜热压而成的带状材料,在应用中将它卷曲成螺旋形状放在设备内部。为了加固或防潮,常以环氧树脂将它灌注成一个整体。主要用作柔性印制电路和印制电缆,可作为接插件的过渡线。
