如何修复Galaxy Fold的设计缺陷 三项专利初探解决思路

2019-06-14 10:54 次阅读

原定4月26日正式发售之前,三星向多家评测机构和数码博主提供了首批Galaxy Fold评估测试机。但遗憾的是首批评测结果近乎是“灾难”的,很多尝鲜者反馈存在三大严重设计缺陷:铰链设计容易凸起破坏屏幕,而弯曲折叠结构让柔性PCB板破裂,屏幕和铰链之间的缝隙容易破坏OLED面板。为此三星决定在这些问题妥善解决之前暂停新品发售。

援引外媒Pricebaba报道,在延期发售的这段时间内三星已经获得了三项和折叠手机相关的技术专利,而其中每一项都为Galaxy Fold的设计缺陷提供了解决方案。

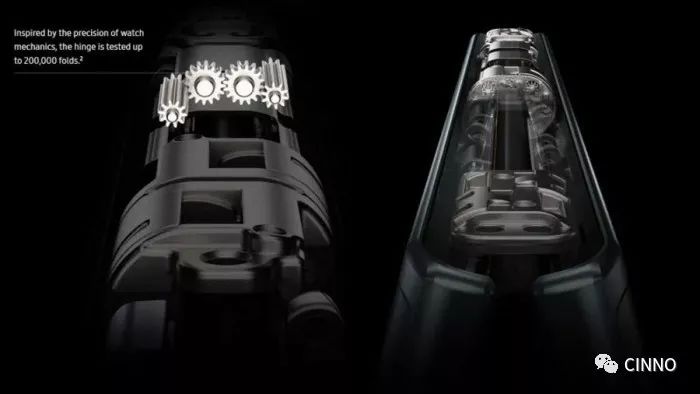

正如上文所提及的,造成Galaxy Fold存在重大设计缺陷的主要原因是糟糕的铰链设计。为了解决这个问题,在三星的最新专利中描述了一项简单的铰链设计,它的外观有点类似于摩托车的链条,由多个互锁的梯形块组成多构件铰链,这种设计可以让铰链折叠和展开,而且不会让内部零件复杂化。该专利中还描述这些梯形块可以由铝或者高强度塑料(例如硅树脂或聚氨酯)组成,从而消除噪音并且获得更平滑的过渡。

而第二项专利则是柔性PCB板。新的柔性PCB可以任何角度弯曲或扭曲,从而消除任何损坏。新的PCB设计涉及S形锯齿形图案,类似于电话线。

第三项专利名为详细说明“可折叠显示设备”带有“封装层”,可以防止灰尘和外来颗粒进入。但是,它没有描述三星如何实现防水,因为它不仅限于单个设备。该专利详述了可以密封柔性显示器以及整个可折叠单元的各种材料组合。

原文标题:三星 | 如何修复Galaxy Fold的设计缺陷?三项专利初探解决思路

文章出处:【微信号:CINNO_CreateMore,微信公众号:CINNO】欢迎添加关注!文章转载请注明出处。
