全球知名半导体制造商ROHM(总部位于日本京都)新推出四款支持汽车电子产品可靠性标准AEC-Q101※1)的1200V耐压IGBT“RGS系列”产品。

该系列产品非常适用于电动压缩机※2)的逆变器电路PTC加热器※3)的开关电路,而且传导损耗更低※4),达到业界领先水平,非常有助于应用的小型化与高效化。

另外,加上已经在量产中的650V产品,该系列共拥有11种机型,产品阵容丰富,可满足客户多样化需求。

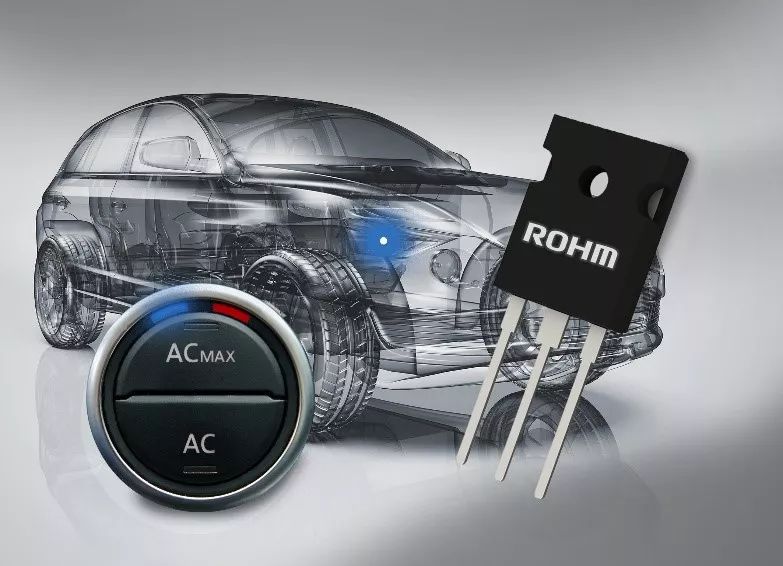

满足AEC-Q101标准的车载用1200V耐压IGBT“RGS系列”

前期工序的生产基地为LAPIS Semiconductor Miyazaki Co., Ltd.(日本宫崎县),后期工序的生产基地为ROHM Integrated Systems (Thailand)(泰国)。

近年来随着环保意识的提高和燃油价格的飙升,电动汽车的市场需求不断增长。搭载引擎的传统车辆,压缩机的动力源为引擎,而随着电动车辆的增加,压缩机日益电动化,而且其市场规模也在不断扩大。

另外,以往汽车空调制热,是利用引擎运行的废热;如今以PTC加热器为热源使温水循环制热的系统等的需求也在日益增加。由于驱动频率较低,这些应用的逆变器电路和开关电路中所使用的半导体主要是IGBT。尤其是在电动汽车中,压缩机和加热器的功耗会影响续航距离,因此需要更高的效率。

另一方面,为了延长电动汽车(EV)的续航距离,所配置电池的容量也呈日益增加趋势。特别是在欧洲,采用高电压(800V)电池的汽车越来越多,这就需要更高耐压且更低损耗的功率元器件。因此,除650V耐压的IGBT产品外,对1200V耐压IGBT的需求也日益高涨。

在这种背景下,ROHM开发出满足汽车电子产品可靠性标准AEC-Q101的1200V耐压产品,与650V耐压产品共同构成了丰富的产品阵容。RGS系列实现了业界领先的低传导损耗(Vce(sat.)),非常有助于应用的小型化和高效化。

此外,1200V耐压产品的短路耐受※5)时间为10μsec(Tj=25℃),即使在要求高可靠性的车载领域也可放心使用。

满足AEC-Q101标准的车载用1200V耐压IGBT“RGS系列”

产品特点

1.   业界领先的低传导损耗

通过优化器件结构,在1200V耐压级别将传导损耗(VCE(sat.))降至1.70V(typ Tj=25℃),与其他公司同等产品(1200V、40A产品)相比,传导损耗改善了约10~15%。

尤其是在电动压缩机和PTC加热器中,由于驱动频率较低,故对传导损耗的重视程度高于开关特性,RGS系列的出色表现已经获得客户的高度好评。

2.  产品阵容丰富,满足客户多样化需求

此次推出的四款1200V耐压产品,加上量产中的650V耐压产品,共11种机型。产品阵容中包括IGBT单品和续流二极管※6)内置型两种类型的产品,客户可根据需求自由选用。

满足AEC-Q101标准的车载用1200V耐压IGBT“RGS系列”

目标电路示例

电动压缩机

满足AEC-Q101标准的车载用1200V耐压IGBT“RGS系列”

PTC加热器

满足AEC-Q101标准的车载用1200V耐压IGBT“RGS系列”
