光纤跳线的种类及应用范围

2019-05-20 15:54 次阅读

跳线实际就是连接电路板PCB)两需求点的金属连接线,因产品设计不同,其跳线使用材料,粗细都不一样。大部分跳线是用于同等电势电压传输,也有用于保护电路的参考电压,对于有精密电压要求的,一点点的金属跳线所产生的压降也会使产品性能产生很大影响。

光纤跳线的种类及应用范围

光纤跳线分类

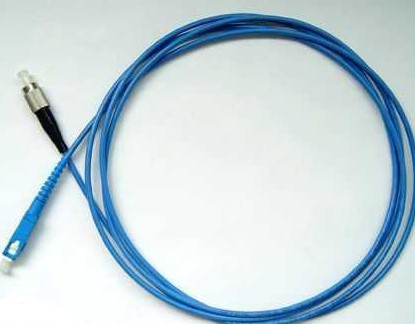

按连接头结构形式可分为:FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

① FC型光纤跳线:外部加强方式是采用金属套,紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)

②SC型光纤跳线:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)

③ST型光纤跳线:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)

④LC型光纤跳线:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩机理制成。(路由器常用)

光纤跳线的应用

光纤跳线产品广泛运用到:通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等。

对于跳线来说,一个重要的性能就是弯曲时的性能问题,由于UTP双绞线一般为实线芯,所以在可管理性能上很差。一是线缆比较硬,不利于弯曲,二是实线芯线缆在弯曲时会有很明显的回波损耗出现,导致线缆的性能下降,所以对于实线芯的电缆一般有弯曲半径上的明确要求。而专门用于管理跳线的多股线芯的软电缆来说就没有这些问题了。
