可以承受环境挑战与高质量的微型连接器

电子设计 2019-03-27 08:58 次阅读

先进的电子控制已经成为行业,医疗保健,数据服务,汽车等行业的常态。最终用户期望高级功能和丰富多彩,易于理解的用户界面。他们还期望极高的可靠性,即使适用的产品法规不要求使用合格的Hi-Rel部件。设备故障可能会危及安全或工业生产力,或者可能会破坏用户体验。在任何情况下,后果都可能是严重的。

依赖的连接器

电气连接器在连接各种子系统(如单板计算机,扩展卡,触摸屏)方面起着至关重要的作用。敏感的显示器开关指示灯和外部数据接口,它们的性能直接影响系统的可靠性。在组装过程中可能出现的问题,例如触点弯曲,方向错误或配合不完全,可能会妨碍连接器保持完美的电气连接。

在现场,冲击或振动会导致引脚之间瞬间失去接触和插座,或可能导致单个插针或整个连接器分开。安装在移动子系统上的连接器,例如检查或监视摄像机,可能受到可能导致连接器故障的扭曲力或反复应力。还存在环境挑战,例如温度波动,潮湿,污垢或腐蚀。显然,连接器必须足够坚固以承受这些不同的危险,以确保信号和电源的安全传输,从而保持设备正常运行。

然而,连接器设计人员也面临着实现更小的压力因为市场需要更大的紧凑性和便携性,同时又需要更强大的功能,所以足迹和低端轮廓。

小而坚韧

挑战在于制造能够让设计师实现的连接器满足市场需求,同时结合所有功能,确保在恶劣条件下无可挑剔的可靠性。它们还需要易于使用和组装,以帮助防止可能危及设备正常运行的错误。这需要整个连接器的巧妙设计,包括车身结构,定机构,电缆导管,销和插座,以及水/防溅连接器的密封。

Hirose的FH28 FPC/FFC-to-电路板连接器的触点间距为0.5 mm,但高度仅为2.55 mm。一体式定位机构与FPC/FFC(柔性印刷电路/扁平柔性电缆)卡舌一起使用,以提供引导并在锁定致动器接合之前将FPC保持在正确的位置。致动器沿其整个长度被支撑,并且加强配件提供进一步的支撑并防止致动器脱离连接器。 FH28系列与标准0.3 mm厚的FPC/FFC兼容,但与旧式连接器类型相比,标签FPC/FFC的垂直保持力为2.5倍,水平保持力增加一倍。与非标签式FPC/FFC一起使用时,连接器具有较低的保持力。

此外,连接器底部由完全模制的结构包围,可保护触点并允许设计人员将连接器定位在电路板不受任何需要避开表面导电轨迹的约束。

Hirose的BM10系列0.4 mm间距板对板堆叠连接器可实现0.6 mm或0.8 mm的极低堆叠高度,在40位变体的情况下,深度仅为2.98毫米,长度仅为10.4毫米。与类似的替代方案相比,这节省了超过35%的PCB空间。

功能组合确保了极高的可靠性,尽管极度小型化。这些包括模制的导向肋,允许宽的自对准范围并确保顺畅的配合。金属角配件增加了连接器和电路板之间的保持力,并保护触点免受机械应力。此外,绝缘体包括减震突起和凹痕,以防止连接器暴露于突然冲击时的故障。

BM10连接器的触点还具有特殊的设计功能,可提高电气和机械可靠性。这些包括双接触点和延长的有效配合长度(图1),以及触点中的凹坑,产生可听见的咔哒声并提供正确装配的触觉确认。连接器本身是完全封闭的,以防止不必要的污染,如助焊剂飞溅。与FH28系列一样,BM10连接器底部没有裸露的触点,因此设计人员可以自由地在连接器下方布置PCB走线。

可以承受环境挑战与高质量的微型连接器

图1:Hirose BM10系列中的多个接触点和延长的有效接触长度。

坚固的电缆连接器

圆形连接器,适用于电缆到电缆或隔板/前面板安装,可配置多种密度和额定值的信号和电源连接的多种组合。塑料圆形连接器为广泛的商业,汽车和工业应用提供了经济的解决方案,并且通常包含确保可靠保持的螺纹连接。 TE Connectivity CPC系列具有可锁定连接器半部的正制动器,因此可防止因冲击,振动或温度循环而导致的松弛。 CPC锁定机制还支持快速连接/断开功能。 CPC连接器的机械测试程序使配合样品经受12小时的振动和反复冲击,并要求连接器不会出现10微秒或更长的电气不连续性。还包括至少500次配合/不配合循环的抗冲击性和耐久性测试。

CPC连接器半部分是极化的,以确保正确配合,并具有可拆卸和可更换部件,以简化现场维修。内置插针和插座保护,可提供各种附件,如电缆夹,护套和密封盖,以协助组装。多种配置还提供密封至IP67。 CPC连接器的螺纹直径小至16 mm。

密封且节省空间

某些应用,如汽车配线,空调系统,自动售货机,或照明系统,在极其狭窄的空间内需要可靠的线对线连接。这些可包括小孔或通过铰链的中心。在这些情况下,防止灰尘和水进入的密封通常非常重要。 Molex设计了Mizu-P25™微型防水连接器(图2),以满足这些需求。作为外壳的一部分集成的内部正锁定节省了空间并保护了锁定区域,使得这些连接器能够提供市场上任何密封的线对线连接器系统中的一些最小配合直径。可用尺寸范围从两个或四个位置到十七个位置,宽度小至8.2 mm。

可以承受环境挑战与高质量的微型连接器

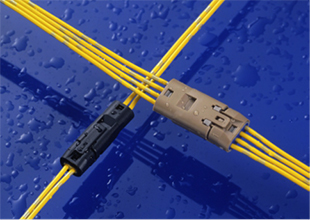

图2:低 - Molex Mizu-P25™连接器系统的电压变化额定电压高达125 V.

多种设计特性有助于快速准确地组装,例如插入力低,并且公端子的极化凸起设计为防止意外错位。这些端子还采用弹簧梁设计,可确保高接触压力和低偏转,使Mizu-P25连接器可用于受到高振动的应用。这些连接器符合IP67防护等级,并采用节省空间的密封,利用单体线密封,允许端子之间的紧密间隔。每个外壳后部的密封塞提供防水保护,有助于确保低配合力。连接器能够承受长达1米的水浸。

结论

小型部件,如连接器,可能不会受到热衷于前往的硬件工程师的关注。掌握最新,最先进的IC。然而,今天的小而坚韧的连接器展示了灵感的工程和精密机械设计,奖励详细的分析和仔细选择。如果电器受到诸如高振动,水或灰尘等危害,或者需要快速无故障装配的生产要求,那么花些时间确定合适的高质量连接器有助于显着提高整个系统的可靠性。
