来看看拆解华为Mate 20 Pro的内部结构吧

MCA手机联盟 2018-11-11 11:54 次阅读

近日国外知名电子产品拆解机构iFixit对华为最新旗舰手机Mate 20 Pro进行了拆解,并对Mate 20 Pro给出了4分可维修性得分的评价(满分是10分)。

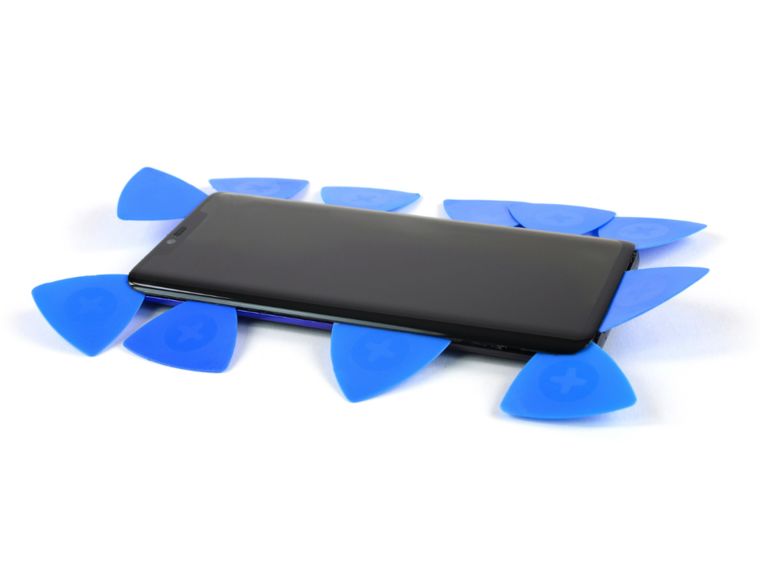

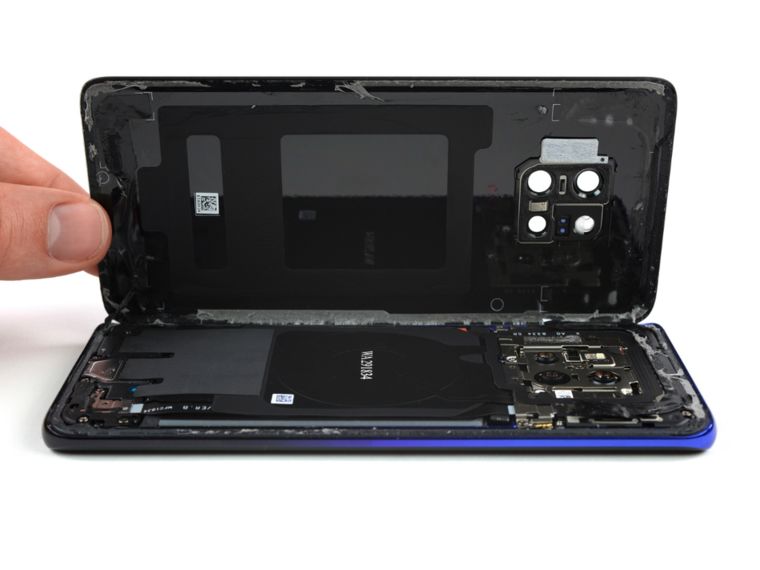

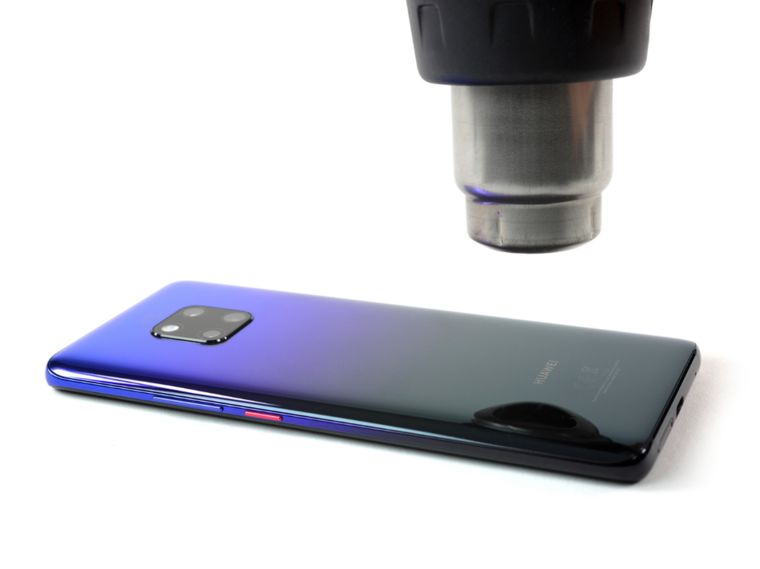

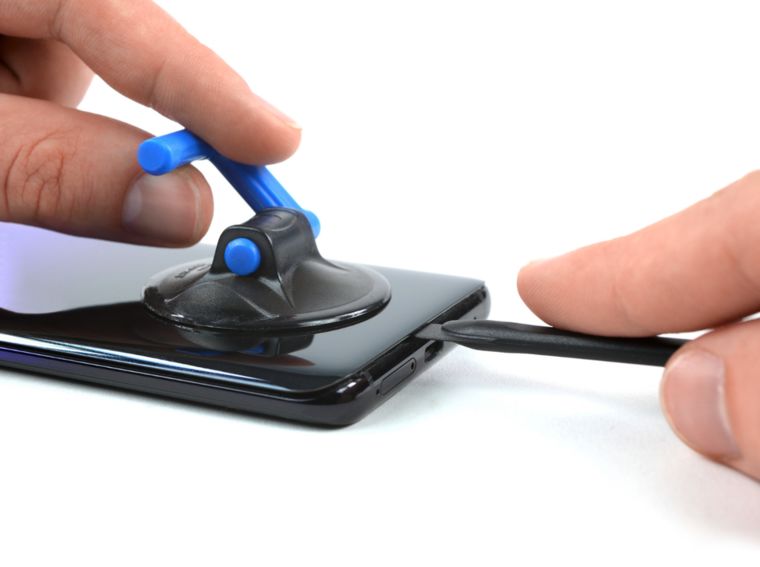

拆解Mate 20 Pro的后盖需要使用热风枪对背部的胶水加热,但需要注意力度,因为力度过大会使玻璃后盖破碎。

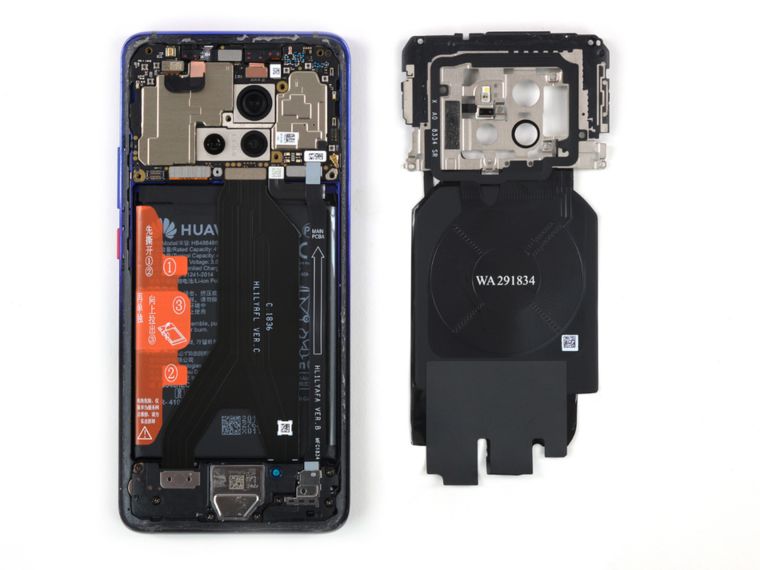

Mate 20 Pro的双向无线充电圈、NFC天线和LED双色温闪光灯。

Mate 20 Pro的徕卡三摄头,分别是4000万像素27mm广角镜头、2000万像素超广角镜头和800万像素的长焦镜头。

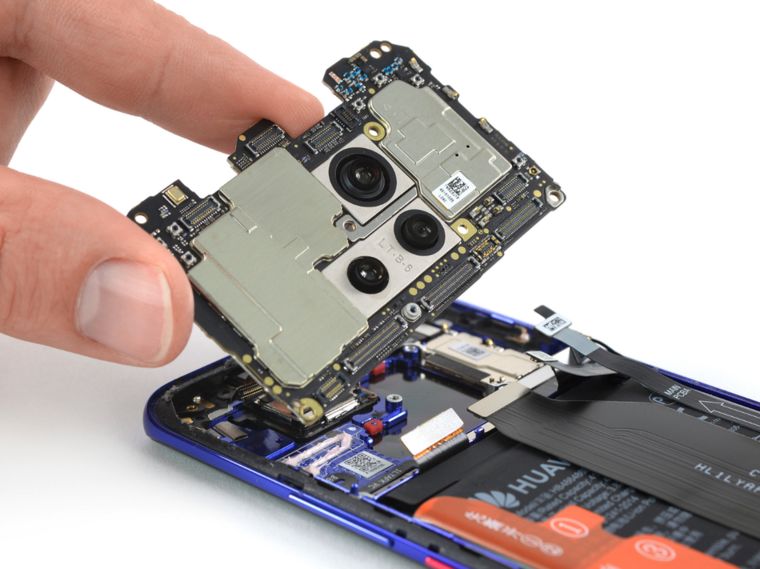

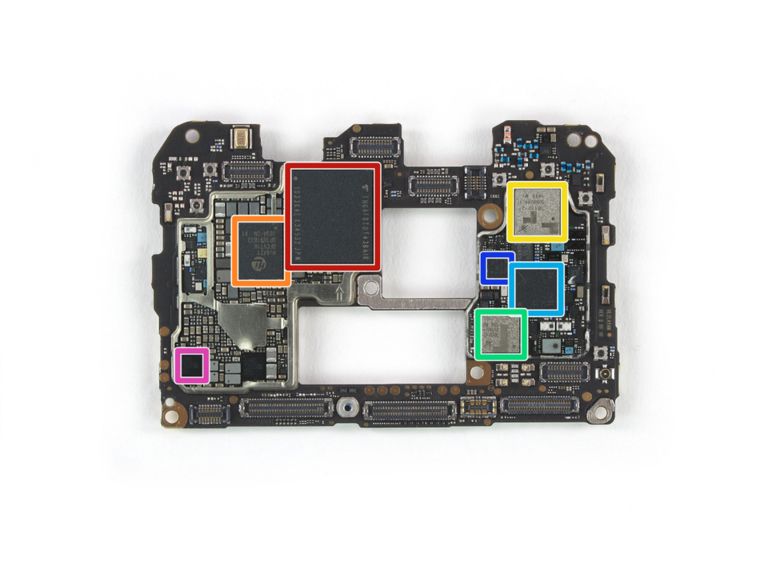

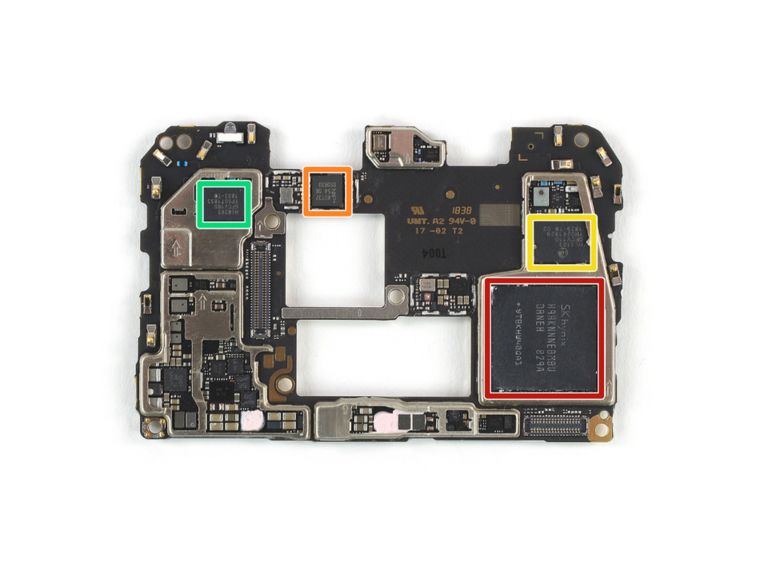

Mate 20 Pro的主板上有东芝的128G闪存,电源管理IC和TE频段模块。

主板背面则是麒麟980 7nm处理器和WiFi芯片组等。

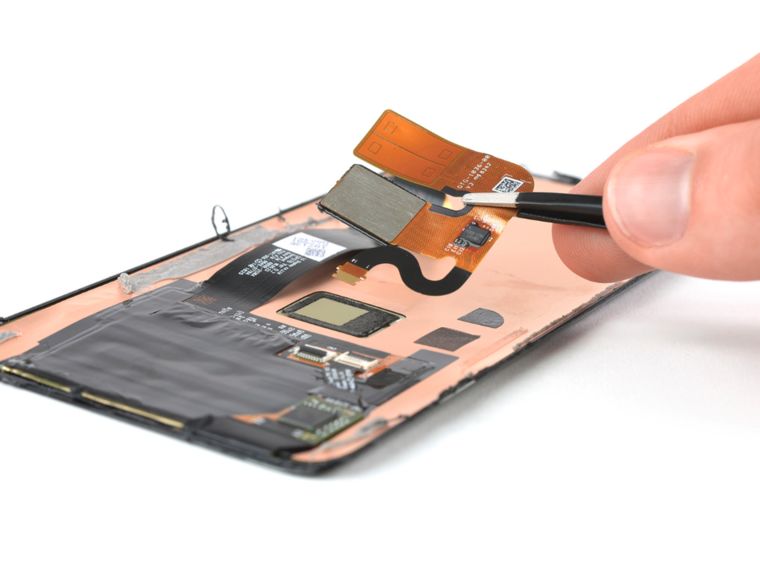

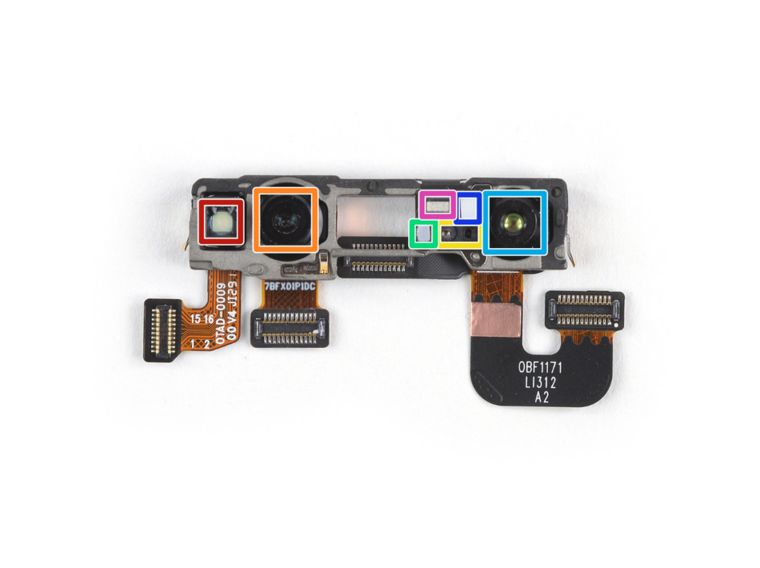

Mate 20 Pro的前置摄像头和3D深感摄像头,支持3D结构光人脸解

红色是点投影仪,橙色是前置摄像头,右侧分别是测距仪/距离传感器、泛光灯、光线传感器、红外感应器

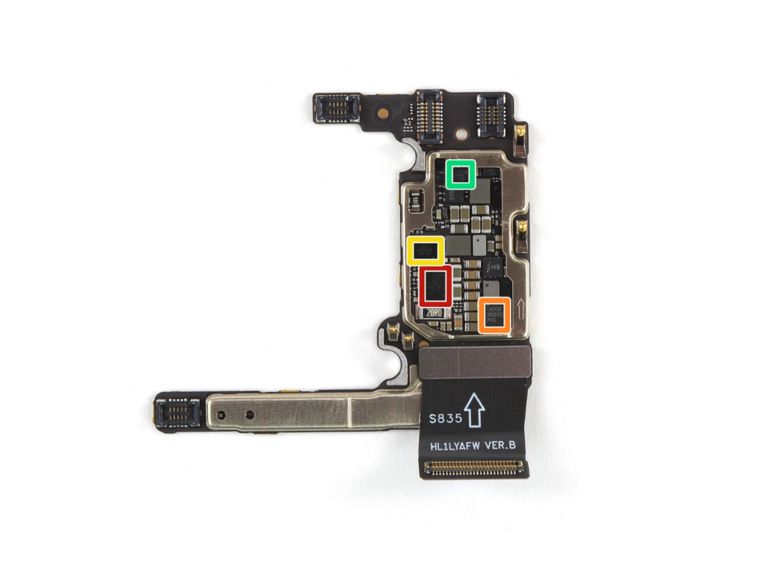

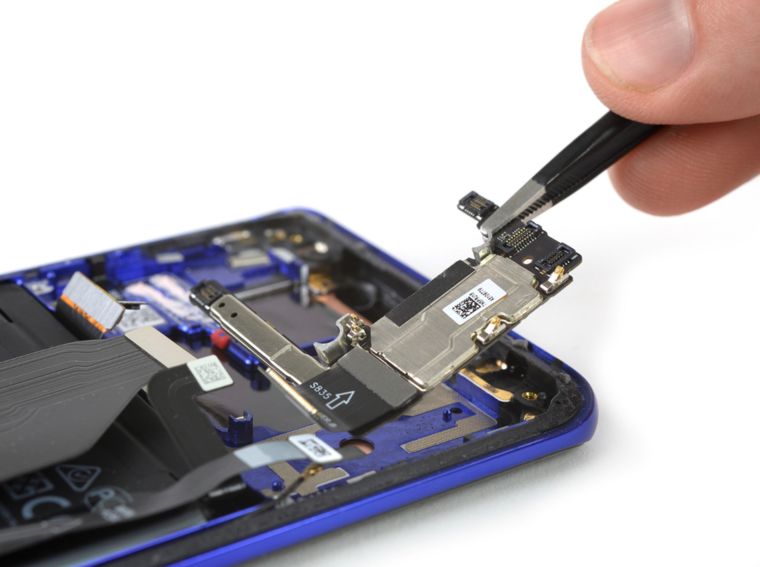

这部分是电源和音量按钮的小型互连板,上面有无线电电源接收器芯片。

华为自行研发的NM新型存储卡。

Mate 20 Pro的USB-C充电接口是通过安装在大型柔性电缆上实现的。

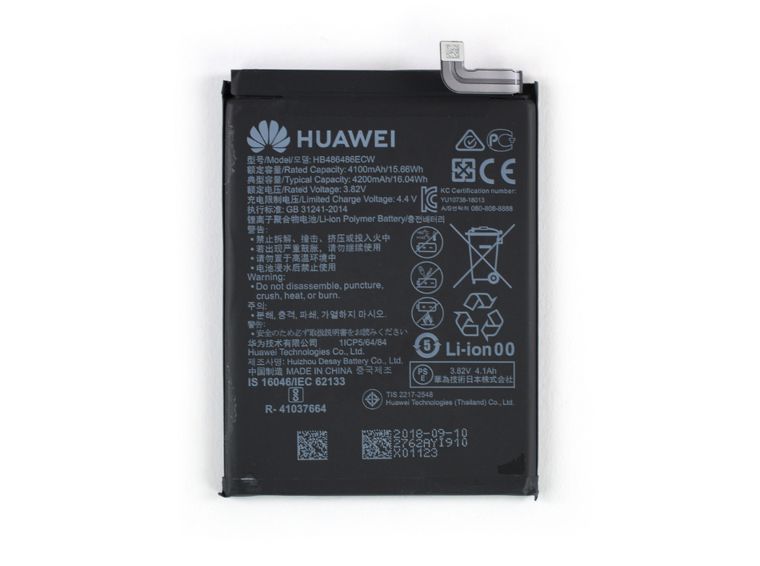

Mate 20 Pro的4200毫安时电池

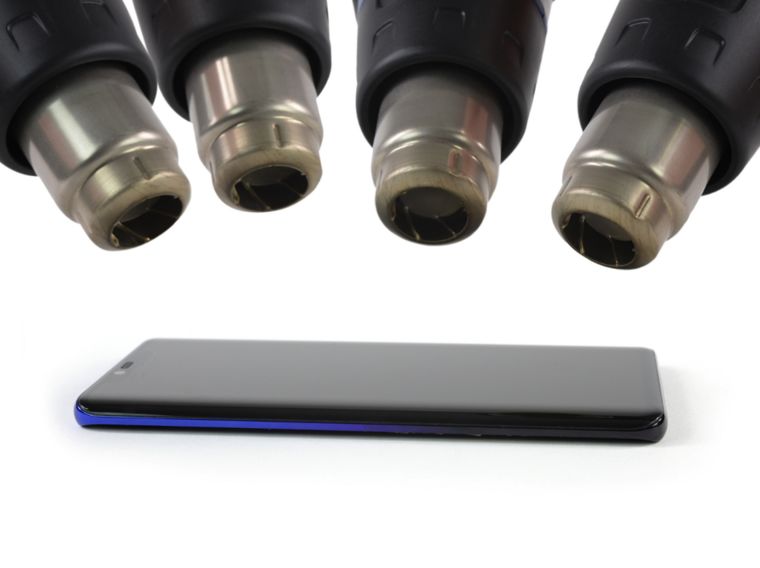

Mate 20 Pro的拆卸需要用到多头热枪。

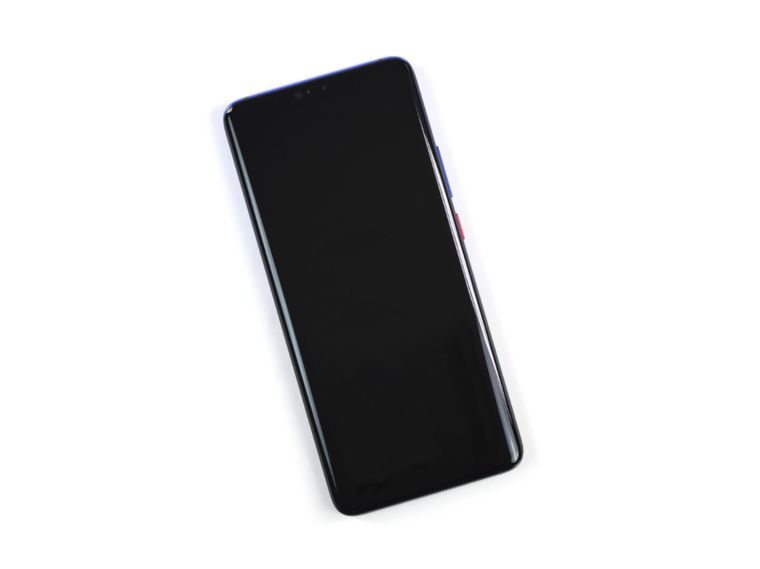

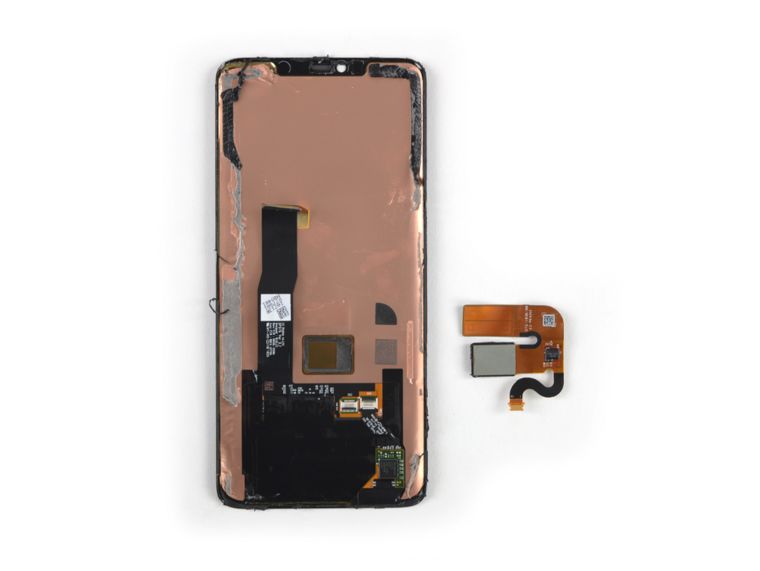

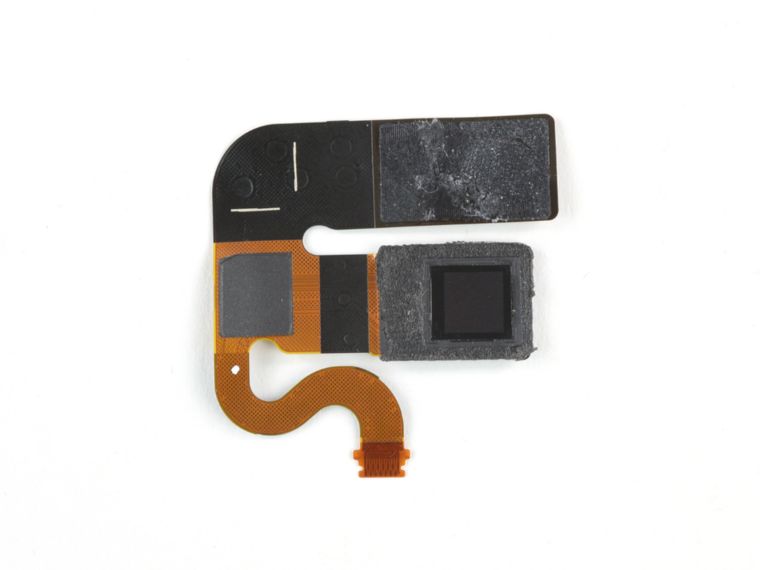

Mate 20 Pro的屏幕指纹识别模块是由汇顶科技提供的。

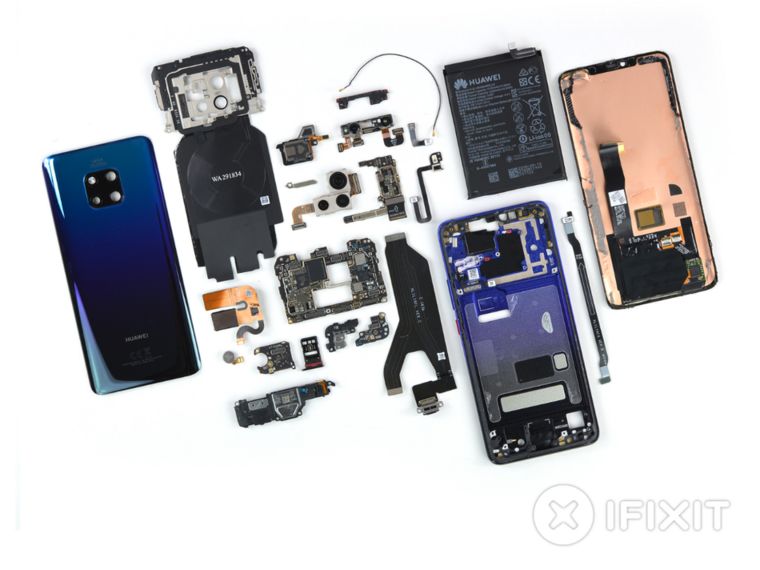

最后来一张Mate 20 Pro的拆解零件全家福。总的来说Mate 20 Pro此次的零件结构,和做工都相当扎实和精密,符合旗舰机的水准,由于可修复性仅有4分,这就意味着维修方面难度会比较大。
