中国正式成立RISC–V产业联盟

集成电路园地 2018-10-19 15:10 次阅读

2018年10月17日下午,中国RISC-V产业联盟(China RISC-V Industry Consortium (CRVIC))和上海市RISC-V专业委员会成立大会在浦东召开,并同时举办了RISC-V产业化高峰论坛。

在成立大会上,上海市经济和信息化委员会副主任傅新华表示,上海作为国内集成电路产业起步最早、产业最集中、产业链最完整、综合技术水平最高的地区,历来高度重视集成电路产业的发展,始终将发展集成电路产业作为科创中心建设的重要支撑点,作为承接制造强国战略的重要突破口。

RISC-V作为全球半导体产业的新焦点,并由于其完全开源,设计简单,易于移植Unix系统,模块化设计,完整工具链,同时有大量的开源实现和流片案例,使得其在ARM和X86架构难以获得授权的情况下,获得众多地区的青睐。上海是国内首家明确支持RISC-V的地区。今年7月份,上海市经济信息化委发布了《上海市经济信息化委关于开展2018年度第二批上海市软件和集成电路产业发展专项资金(集成电路和电子信息制造领域)项目申报工作的通知》,明确支持RISC-V相关设计和开发的企业。这对于RISC-V指令集在中国的发展起到了非常重要的推动作用,也让中国在这一领域从一开始就与国际最先进水平并行前进。

中国RISC-V产业联盟的成立,在于集聚和整合国内RISC-V创新力量,助推RISC-V产业生态的建设,提升中国企业在RISC-V 指令集创新、标准制定中的影响力;同时,加快RISC-V 的市场推广和产业化应用,助力形成有效的产学研合作机制、共性技术协作开发机制、知识产权合作机制等长效机制,提升产业核心竞争力。

会上,中国RISC-V首任理事长戴伟民博士介绍了中国RISC-V产业联盟筹建情况,组织创始会员共同审议了《中国RISC-V产业联盟章程》、联盟理事单位名单、专委会主任单位名单等,主持了联盟、专委会的正式揭牌仪式。

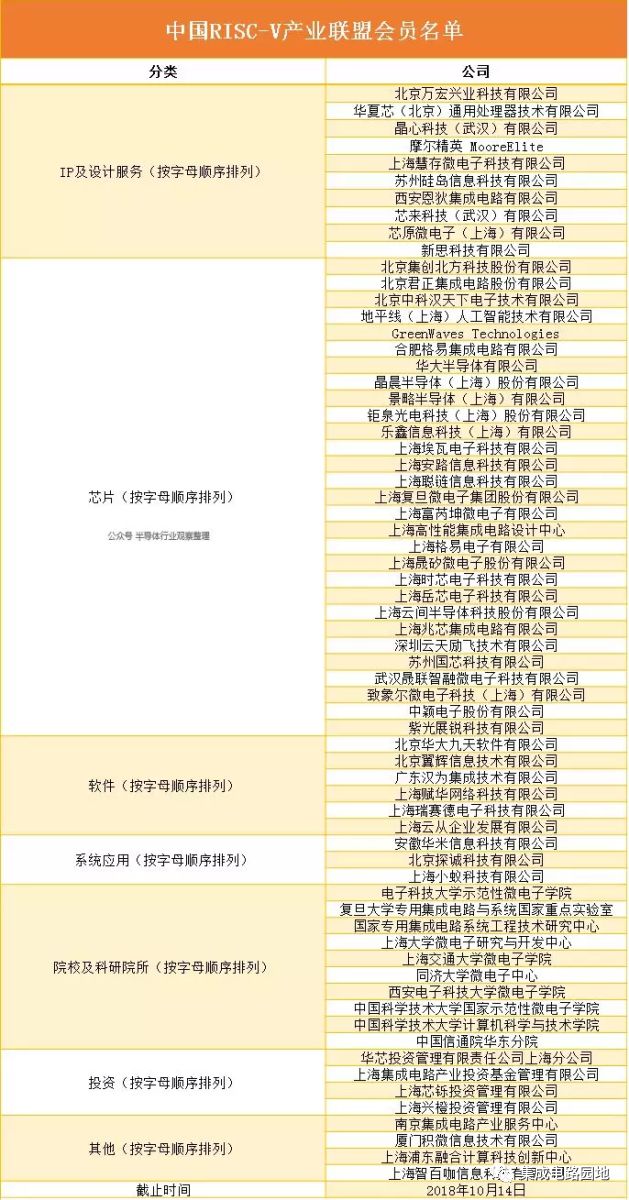

在现场发布的中国RISC-V产业联盟会员名单中,我们发现该联盟涵盖了半导体产业的各个领域,涉及了众多IP设计服务、芯片、软件、系统应用领域的中国知名企业,同时,为了对接人才的培养,还加入了众多院校及科研院所,加之投资公司等相关机构和企业的支持,使得我们看到了中国RISC-V 发展的路线图。

在RISC-V产业化高峰论坛环节,芯原控股董事长戴伟民和芯来科技首席执行官胡振波分别从产业宏观和技术演进角度分析了RISC-V给中国带来的历史机遇、RISC-V对于本土半导体产业的意义。

产业联盟首任理事长、芯原控股董事长戴伟民博士戴伟民认为,RISC-V给中国产业带来的最大机遇是一个与全球一致的起跑线;联盟及专委会的成立就是要凝聚国内RISC-V的创新力量,促进RISC-V生态培育,提升中国在RISC-V标准制定中的影响力,推动中国抓住RISC-V这一难得的历史机遇,建立中国国产自主、可控、安全的异构运算平台,在新的技术变革中实现产业的全面跃升。

而在面对物联网碎片化、可定制的需求与RISC-V开源开放、可模块化可扩展、简洁的特性完美切合,而智能化高性能计算对异构系统的需求与RISC-V的特性高度匹配。

至于和其他现有架构的竞合关系,戴伟民指出,RISC-V会和X86、ARM长期共存,各有应用侧重。作为联盟理事长,戴伟民还呼吁大家要有开放合作精神,不要只“下载”不“上传”。

芯来科技首席执行官胡振波在会上分析了RISC-V对于本土半导体产业的意义。他表示,AIoT发展带来了多样化和海量化的芯片需求,后摩尔定律时代的到来激发了差异化设计和软硬件架构创新的动力。RISC-V得益于其开放的生态、良好的技术基础以及可扩展性等优点,很好的顺应了这个趋势,其诞生和壮大是时代发展的必然。在他看来,中国大陆本土芯片产业存在着中间强(应用型SoC芯片能力强)、两头弱(IP端和制造端基础薄弱)的特点;通过RISC-V补足本土在处理器IP端的短板,能够帮助本土完善自主可控的产业生态,实现更多技术创新和差异化,对于本土半导体产业意义巨大。

大力发展RISC-V的意义就在于,加强处理器IP的话语权、推动创新和差异化、降低芯片研发成本,胡振波强调。

除了此前因打造“黄山一号”而名噪一时的华米以外,国内还有许多企业加入到了以RISC-V为基础的芯片设计研发中来。

在本次大会上,晶心科技总经理林志明和复旦大学专用集成电路与系统国家重点实验室常务副主任曾晓洋从IP和芯片实例出发,详解了RISC-V如何降低系统芯片的设计门槛,以及如何基于RISC-V实现微瓦量级的嵌入式医疗SoC。其后的圆桌论坛,在戴伟民博士的主持下,几位演讲嘉宾与君正CEO刘强、华米产业基金(华颖基金)合伙人易立夫进一步讨论了RISC-V的机遇与挑战。

中国拥抱RISC-V标准,有助于实现CPU在民用领域尤其是新兴领域的自主、可控、繁荣。RISC-V给中国产业带来的最大机遇是一个与全球一致的起跑线,只有建立中国国产自主、可控、安全的异构运算平台,才能在新的技术变革中实现产业的全面跃升。

RISC-V生态体系正在全球范围内快速崛起,成为半导体产业及物联网、边缘计算等新兴应用领域的重要创新焦点。

原文标题:中国RISC–V产业联盟正式宣告成立

文章出处:【微信号:cjssia,微信公众号:集成电路园地】欢迎添加关注!文章转载请注明出处。
