Arm首次公布Neoverse处理器IP路线图

安芯教育科技 2018-10-19 15:09 次阅读

新闻摘要

专注于基础架构的全新产品路线图,采用领先的制程节点,实现每年30%的系统性能提升。

拥有广泛的生态系统支持,可通过从微架构设计到硬件、软件、工具和服务的创新实现多样化的解决方案。

Arm Neoverse代表了基于Arm技术的全新统一品牌标识和愿景,驱动未来覆盖核心数据中心到边缘的基础设施发展。

今日,Arm公布专为5G网络和下一代云端到边缘基础设施创立的全新基础设施级IP及开发路线图详细信息。业界首创的Arm®Neoverse®解决方案专为更高级别的性能、安全性和可扩展性而设计。从微架构设计到芯片、软件和系统的创新有助于设计一流的解决方案,满足整个计算领域多样化且不断变化的需求。

Arm还首次公布Neoverse处理器IP路线图,其中包含有关针对前沿制程节点优化的平台初步详细信息,这些平台将于不久的未来陆续推出。新的路线图专为基础设施而设计,首个基于7纳米技术的“Ares” IP平台将于2019年初推出,至2021年,每一代平台更新将带来高达30%的性能提升。Neoverse IP路线图专门针对独特的性能、效率和可扩展性要求而设计,从而可适应数据模式的不断变化、全新的工作负载挑战以及为支持万亿互联智能设备而不断发展的基础设施带来的持续需求增长。

“Arm基础设施事业部高级副总裁兼总经理Drew Henry表示:“今天Arm发布为实现万亿互联设备的世界奠定基础的新型全球基础设施 Neoverse,这是整个云计算、网络和存储领域具有颠覆性的事件。Arm Neoverse IP将使我们广泛的生态系统合作伙伴能够将基础设施从云端向边缘转型,将计算性能推送到最需要的地方,将数据存储到最合适的位置,同时不断改进网络,将复杂的世界能够安全地互联。”

Arm Neoverse针对全新基础架构和各种应用场景,其中包括超大规模云数据中心、存储解决方案和5G网络。Neoverse的设计指导原则主要为:

为云原生和联网工作负载专门构建的一流高性能、安全IP和架构

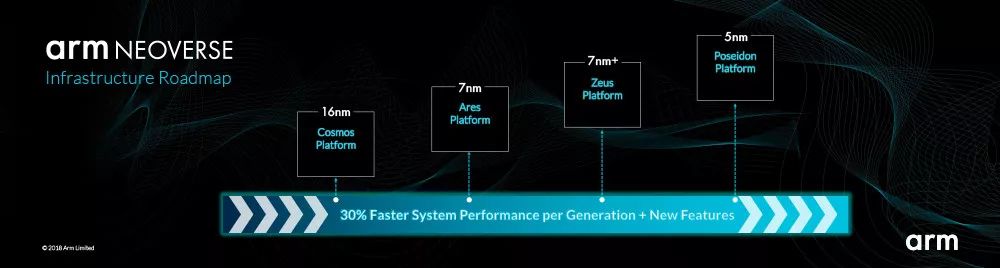

针对领先制程节点进行优化的高度可扩展IP集,包括Ares(7纳米)、Zeus(7纳米+)和Poseidon(5纳米),旨在实现横跨基础架构的系统

通过对统一软件、工具和硅平台的杠杆投资,构建一个强大的生态系统,从而可开发针对各种应用场景的独特且多样化的解决方案

“Moor Insights & Strategy首席分析师Patrick Moorhead表示:“现代数据中心不再是一个物理结构,而是位于云和边缘的数据和计算中心。企业比以往任何时候都更需要考虑分布式、互联的数据中心设计,以支持5G世界的数据和设备。Arm是市场上迅速崛起的公司之一,凭借Arm Neoverse专门构建的IP,将能够支持从超大规模到边缘访问的许多计算需求。”

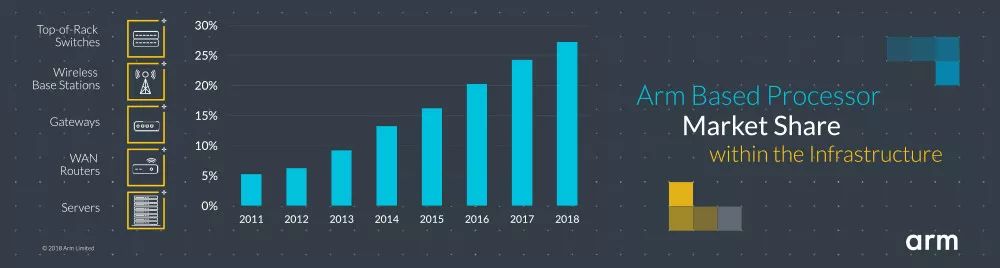

为服务器、汽车和网络等重点市场设计IP和系统架构一直是Arm过去一年的重中之重。尤其在基础设施领域,Arm已成绩斐然,作为全球互联网基础设施中部署最多的架构,拥有近30%的市场份额。这一成就不仅突出了首选架构的转变,更彰显了在整个基础设施市场中Arm技术的普及程度。

Neoverse的发布凸显了Arm及其生态系统正在进行的持续投入,以便从云端到边缘提供更普适的计算,同时为下一代分布式云端到边缘基础设施提供一流的性能和效率。
