魅蓝Note5拆解 内部做工如何

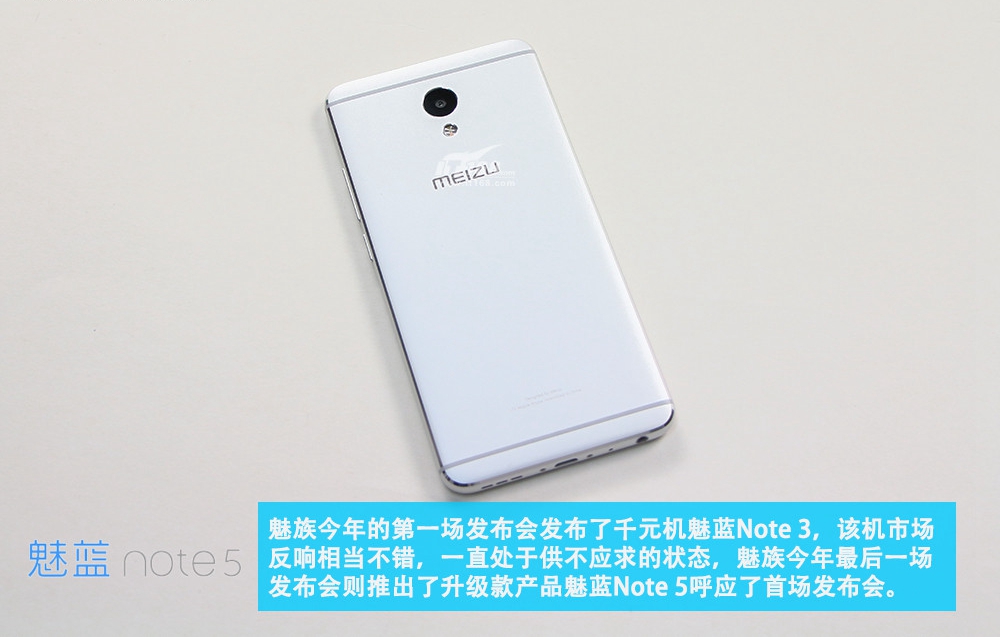

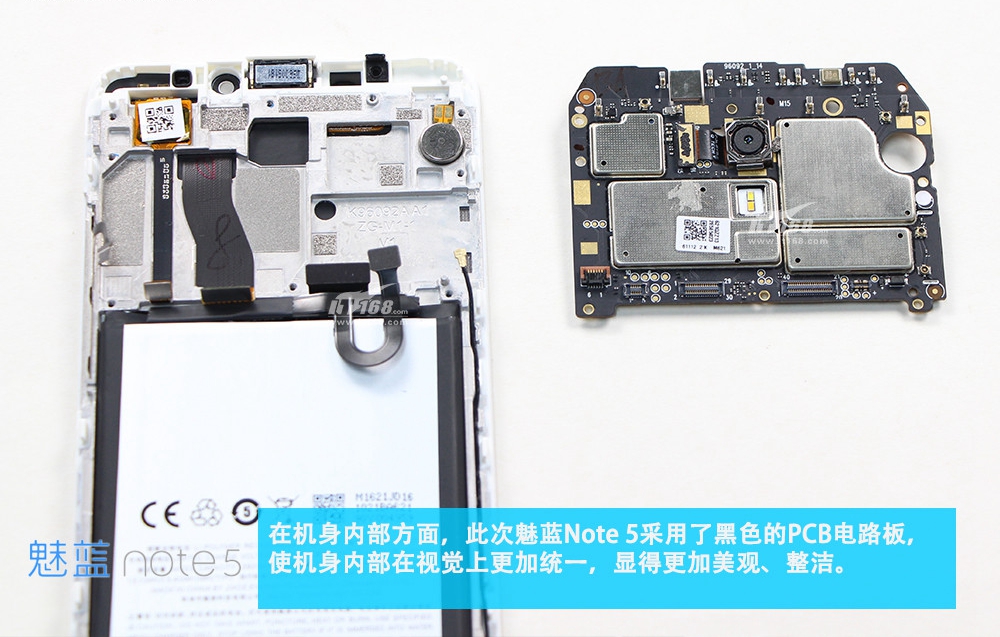

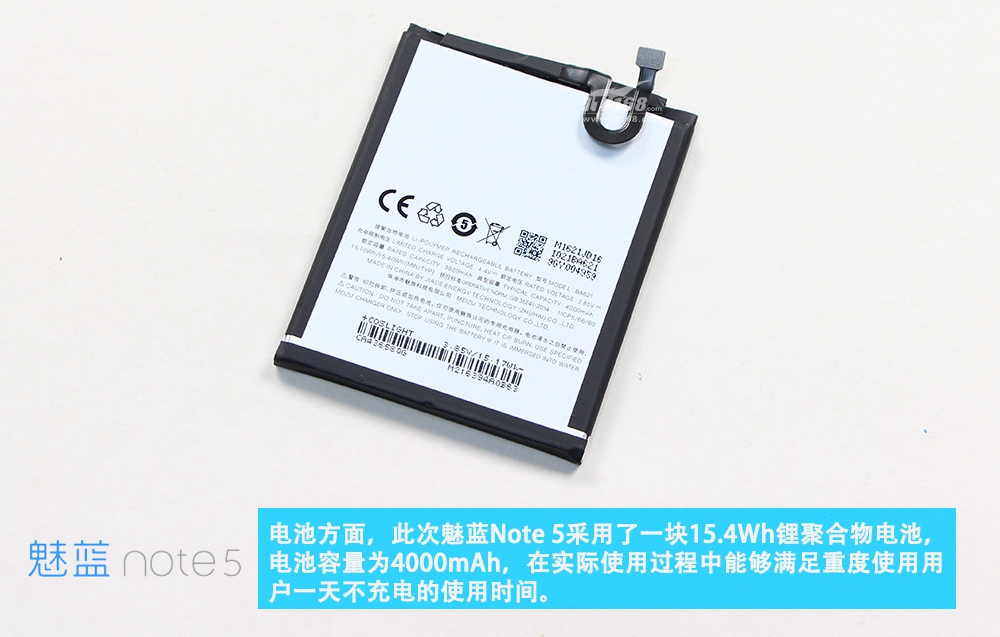

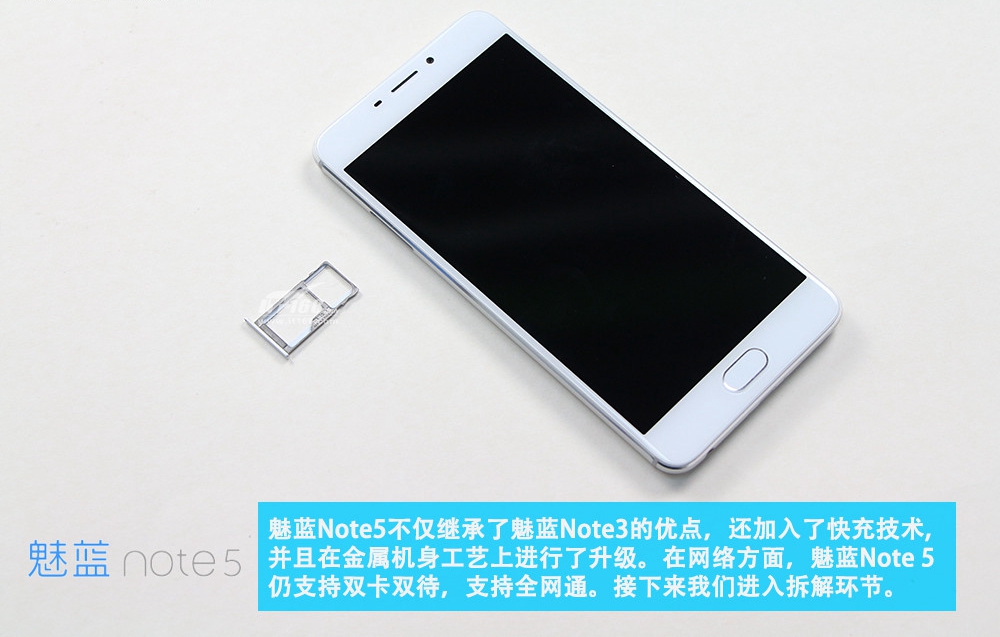

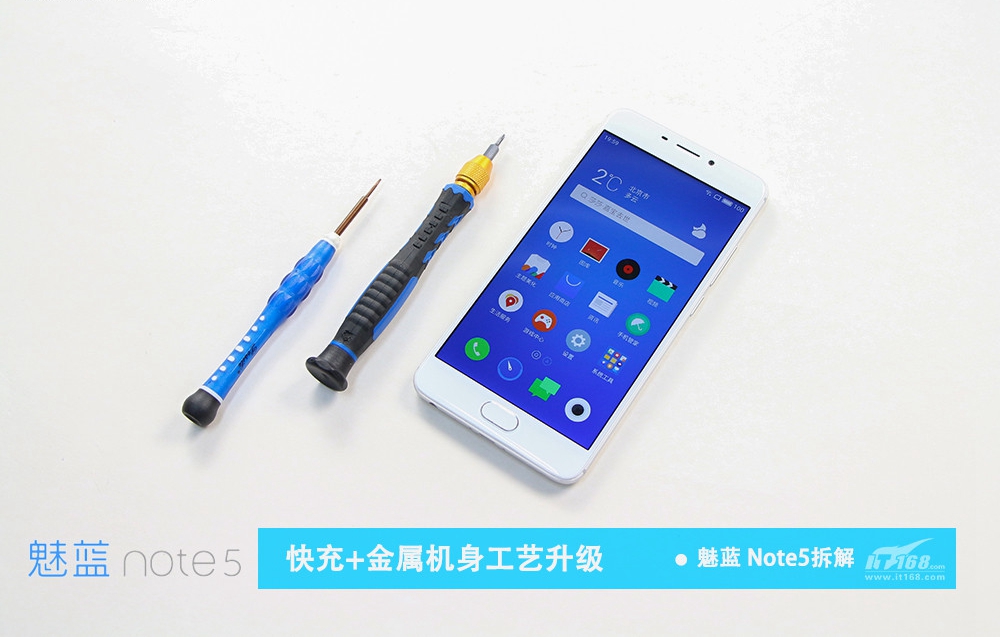

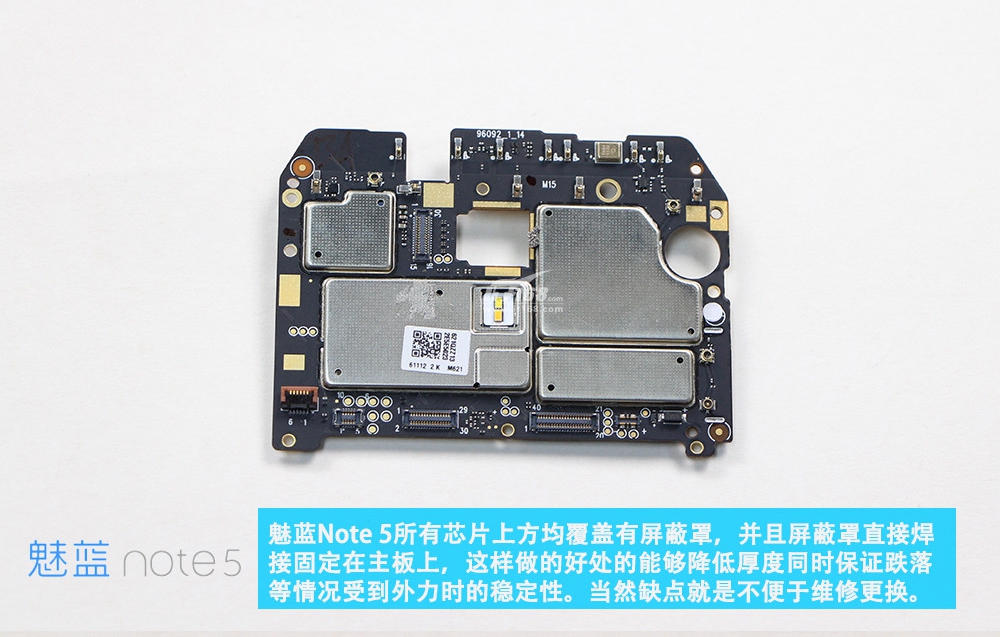

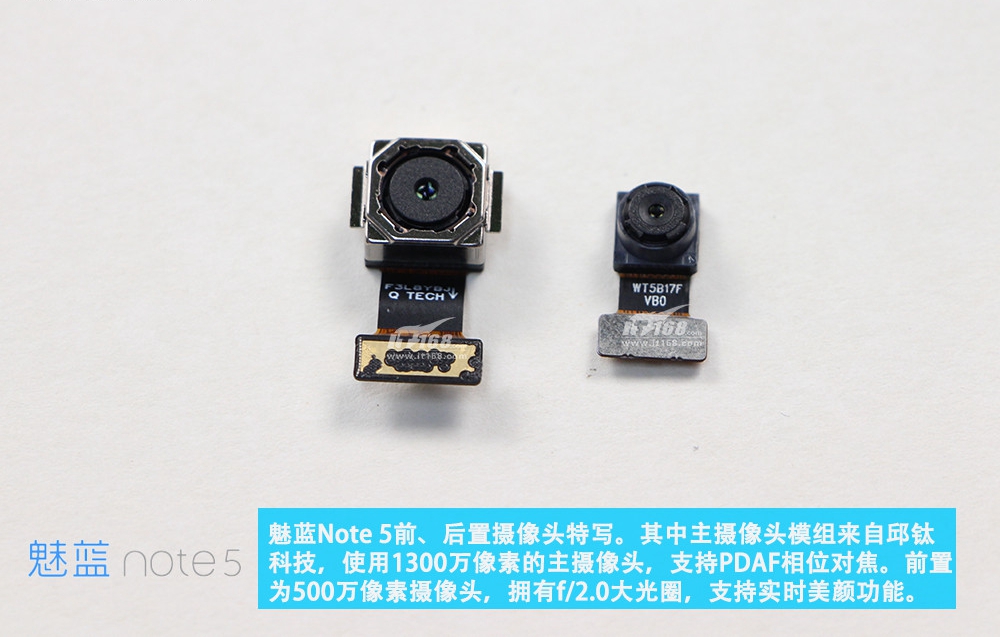

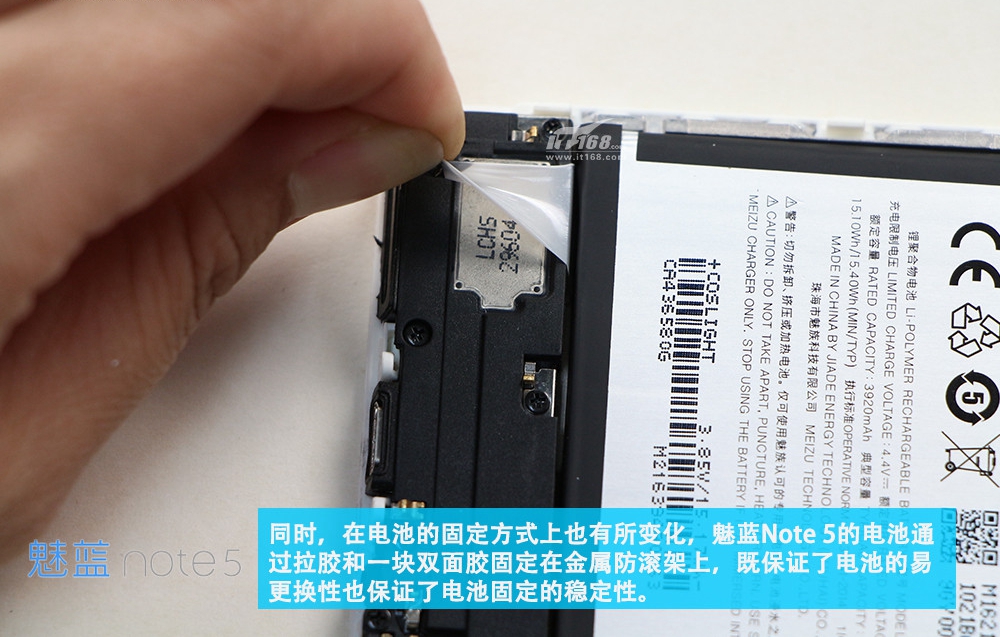

12月6日下午，魅族召开了新品发布会，正式发布了新一代魅蓝Note5千元旗舰新品，魅蓝Note5更是采用了金属机身，其颜值非常高，性价比也比较突出。今天我们将带来魅蓝Note5拆机图解，一起通过拆解，看看魅蓝Note5内部做工如何。

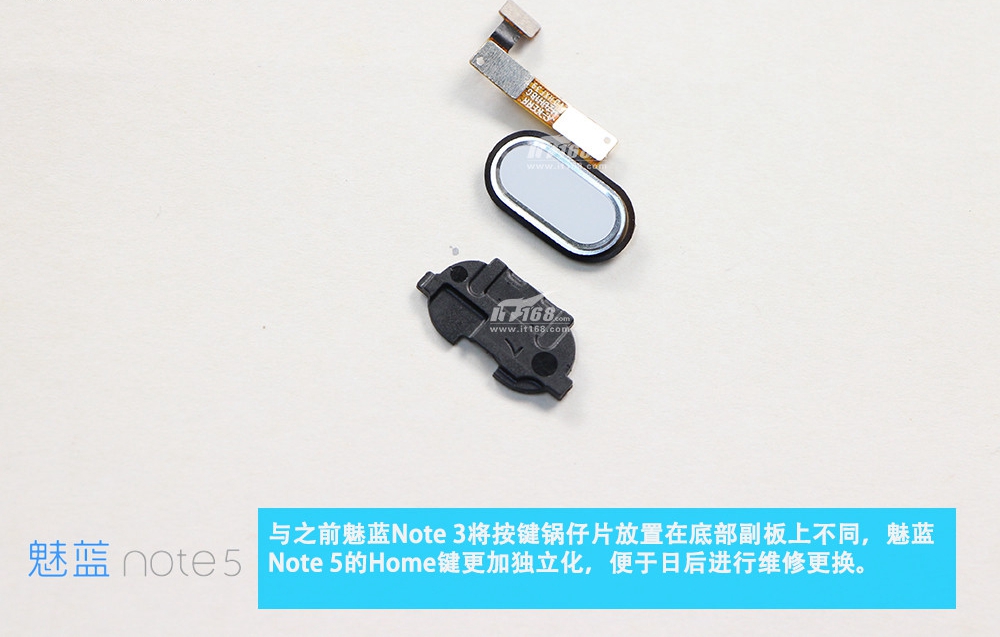

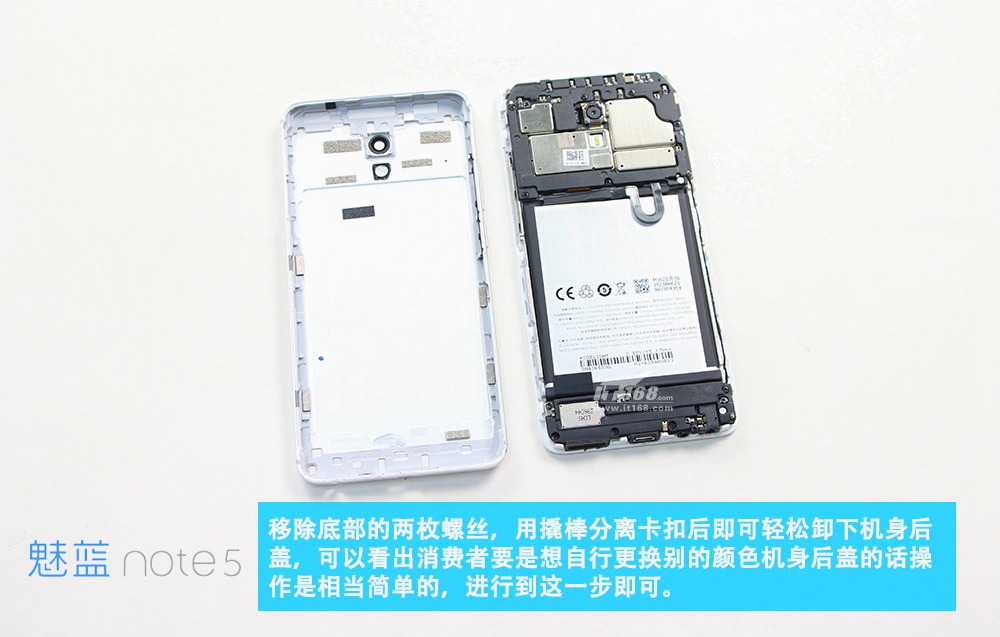

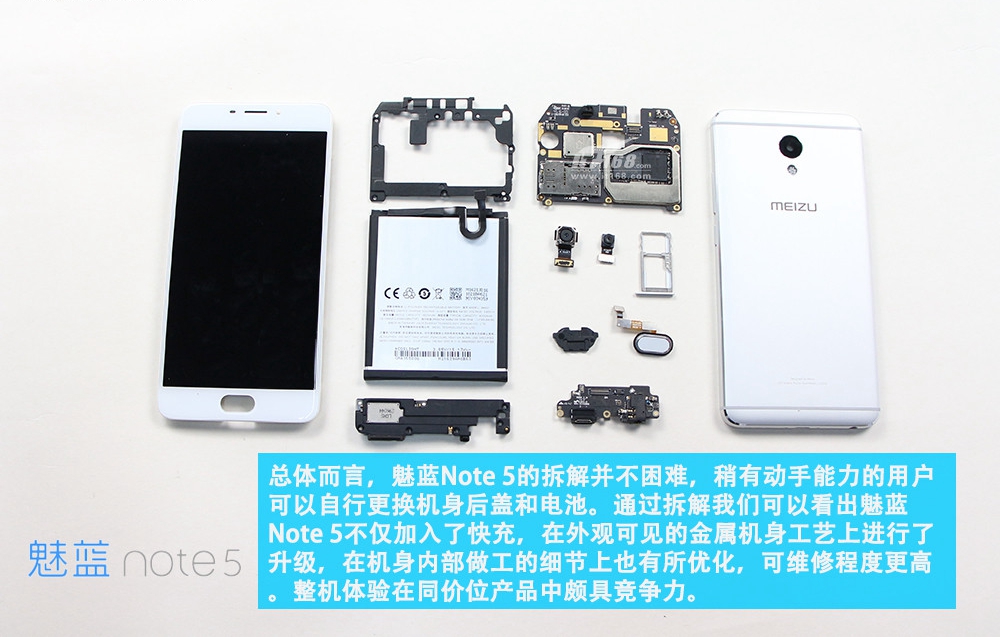

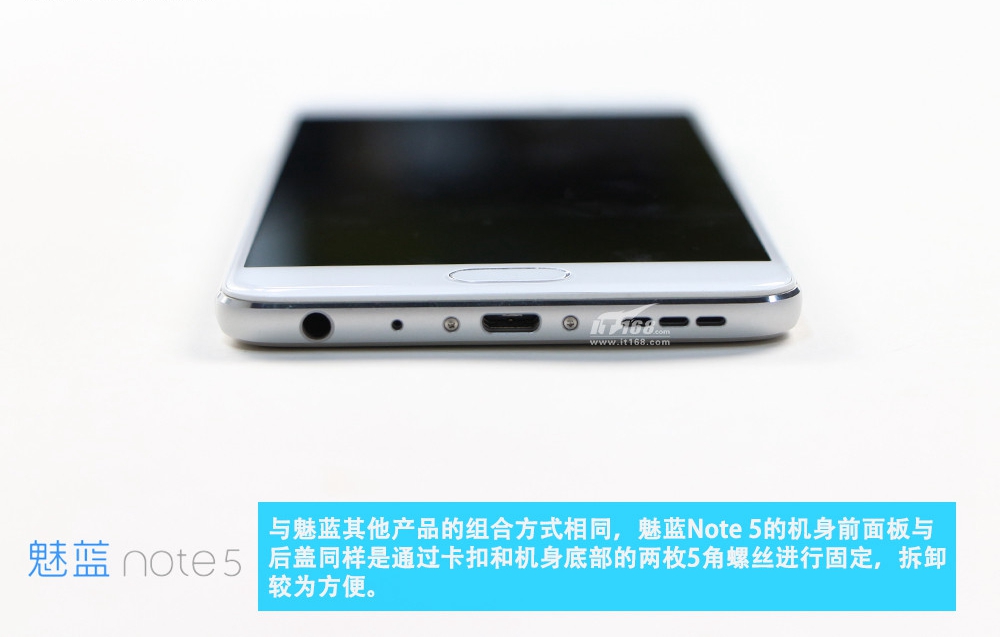

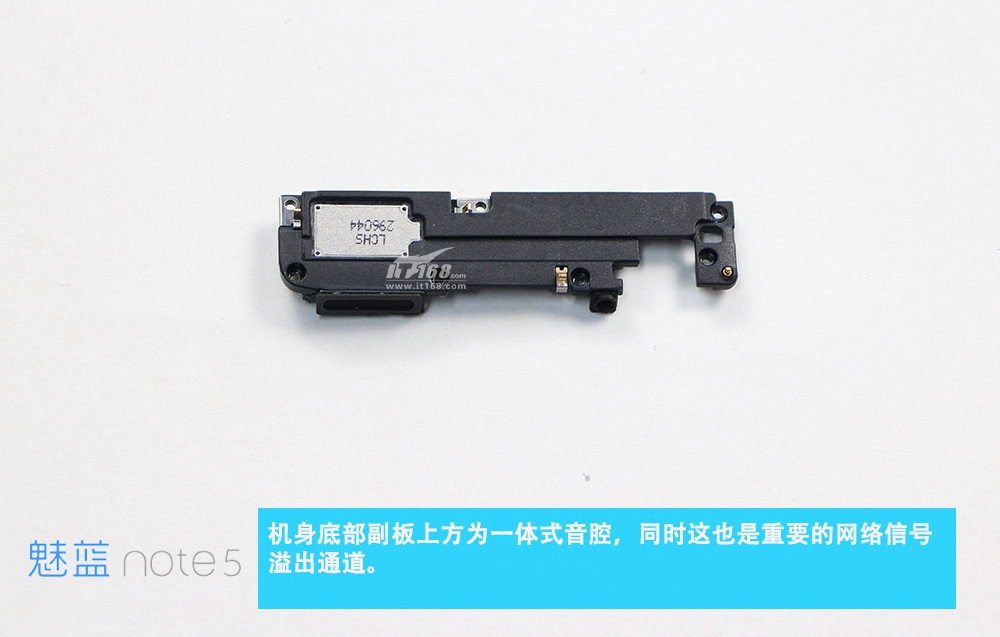

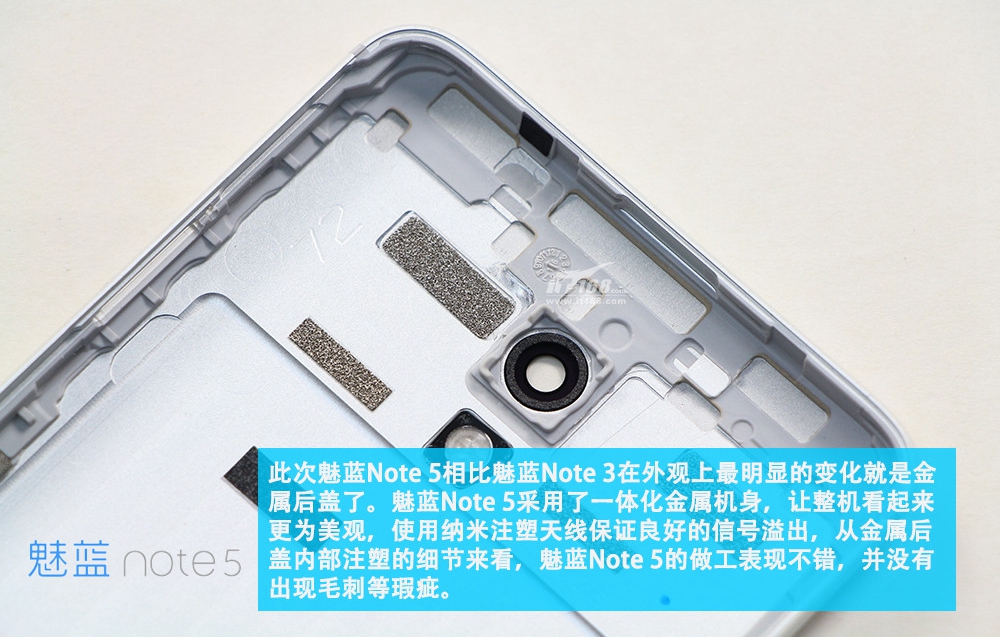

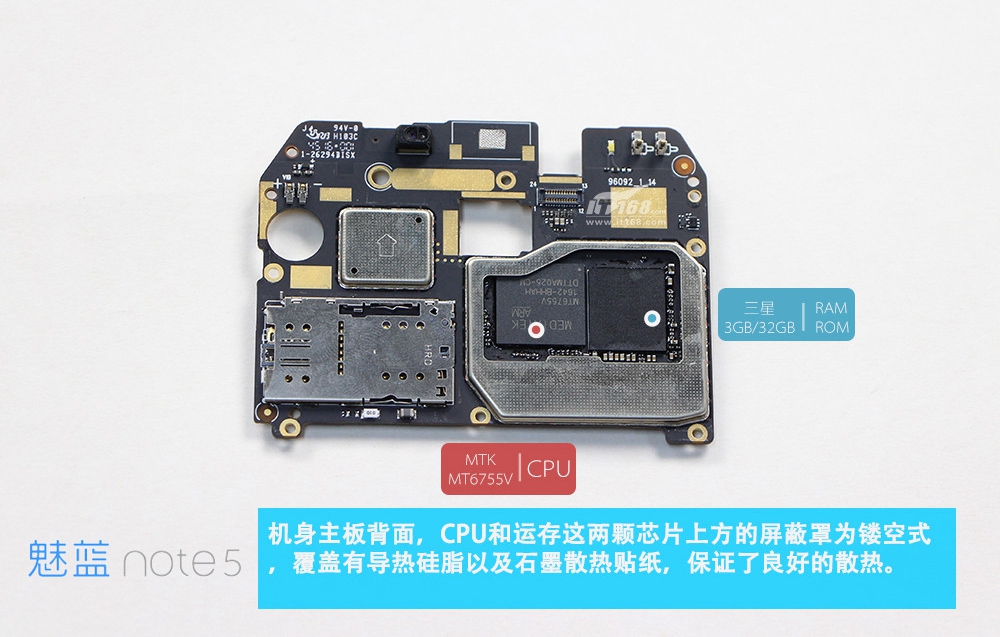

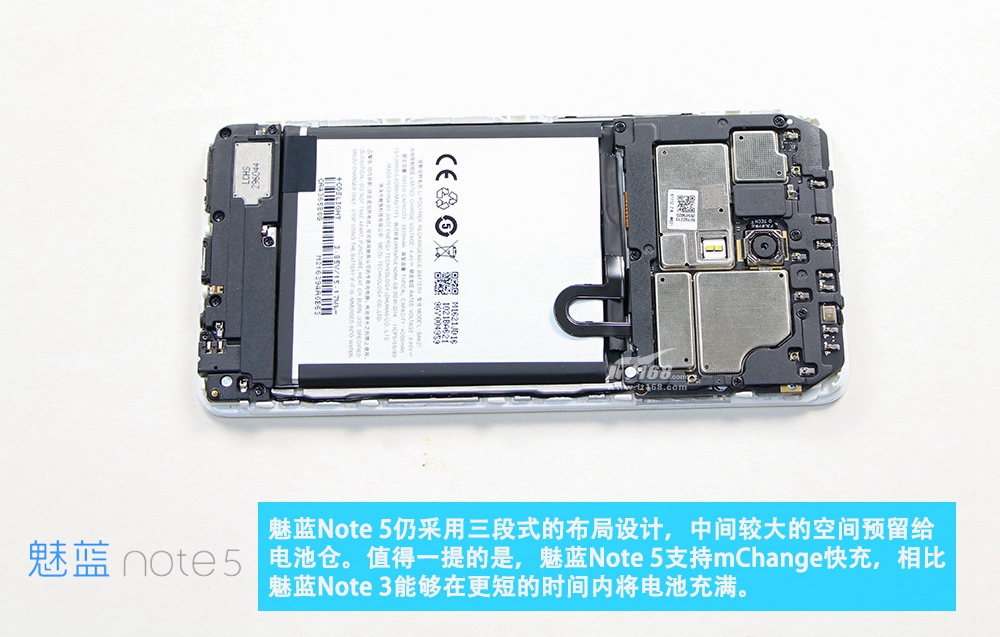

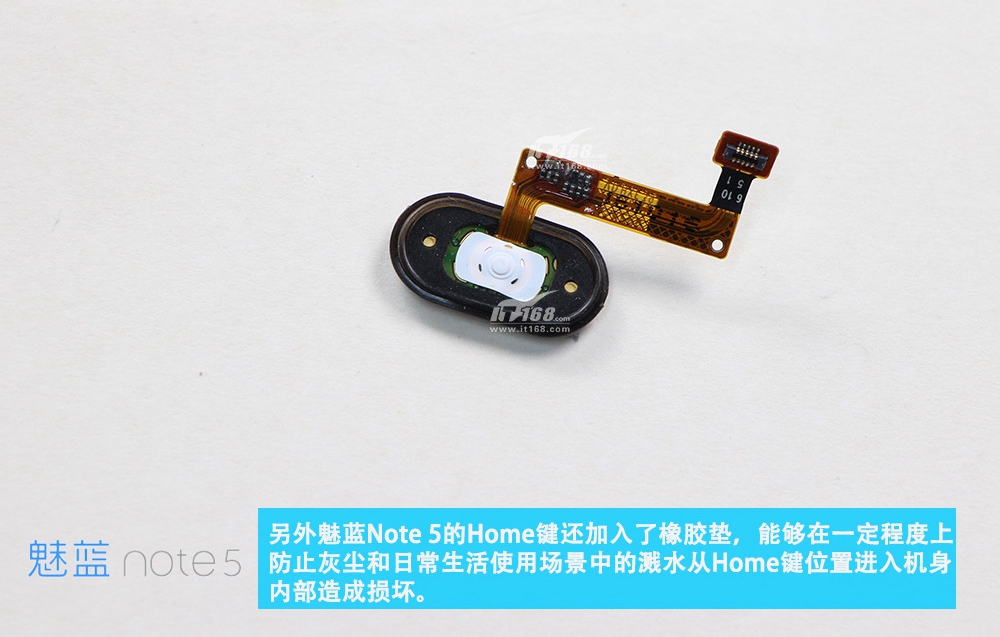

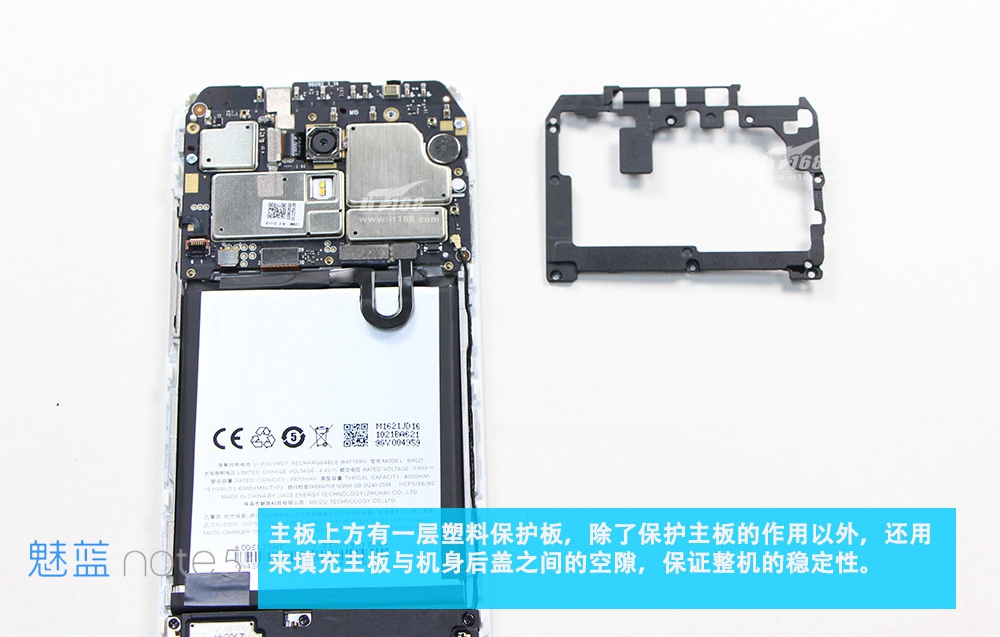

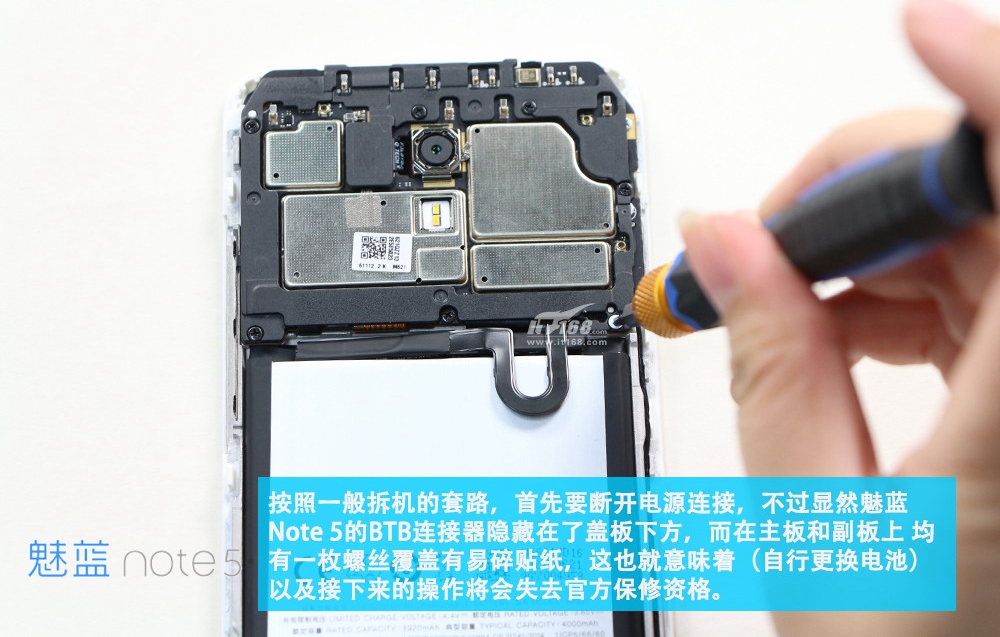

魅蓝Note5做工怎么样 魅蓝Note5拆机图解
