简谈FPGA verilog中的function用法与例子

FPGA学习交流 2018-08-10 13:42 次阅读

       大家好,又到了每日学习的时间了,今天我们来聊一聊FPGA verilog中的function用法与例子。

       函数的功能和任务的功能类似,但二者还存在很大的不同。在 Verilog HDL 语法中也存在函数的定义和调用。

       1.函数的定义
       函数通过关键词 function 和 endfunction 定义,不允许输出端口声明(包括输出和双向端口) ,但可以有多个输入端口。函数定义的语法如下:

function [range] function_id;
  input_declaration
  other_declarations
  procedural_statement
endfunction

       其中,function 语句标志着函数定义结构的开始;[range]参数指定函数返回值的类型或位宽,是一个可选项,若没有指定,默认缺省值为 1 比特的寄存器数据;function_id 为所定义函数的名称,对函数的调用也是通过函数名完成的,并在函数结构体内部代表一个内部变量,函数调用的返回值就是通过函数名变量传递给调用语句;input_declaration 用于对函数各个输入端口的位宽和类型进行说明,在函数定义中至少要有一个输入端口;endfunction为函数结构体结束标志。下面给出一个函数定义实例。

       定义函数实例:
function  AND; //定义输入变量
input A, B; //定义函数体
begin
  AND = A  && B;
end
endfunction

       函数定义在函数内部会隐式定义一个寄存器变量, 该寄存器变量和函数同名并且位宽也一致。函数通过在函数定义中对该寄存器的显式赋值来返回函数计算结果。此外,还有下列
       几点需要注意:
       (1)函数定义只能在模块中完成,不能出现在过程块中;
       (2)函数至少要有一个输入端口;不能包含输出端口和双向端口;
       (3) 在函数结构中, 不能使用任何形式的时间控制语句 (#、 wait 等) , 也不能使用 disable中止语句;
       (4)函数定义结构体中不能出现过程块语句(always 语句) ;
       (5)函数内部可以调用函数,但不能调用任务。

       2.函数调用
       和任务一样,函数也是在被调用时才被执行的,调用函数的语句形式如下: func_id(expr1, expr2, ........., exprN) ,其中,func_id 是要调用的函数名,expr1, expr2, ......exprN是传递给函数的输入参数列表,该输入参数列表的顺序必须与函数定义时声明其输入的顺序相同。下面给出一个函数调用实例。

       函数调用实例:
module comb15 (A, B, CIN, S, COUT);

input [3:0] A, B;
input CIN;
output [3:0] S;
output COUT;

wire [1:0] S0, S1, S2, S3;

function signed [1:0] ADD;

input A, B, CIN;

reg S, COUT;

begin
S = A ^ B ^ CIN;
COUT = (A&B) | (A&CIN) | (B&CIN);
ADD = {COUT, S};
end
endfunction

assign S0 = ADD (A[0], B[0], CIN),
S1 = ADD (A[1], B[1], S0[1]),
S2 = ADD (A[2], B[2], S1[1]),
S3 = ADD (A[3], B[3], S2[1]),
S = {S3[0], S2[0], S1[0], S0[0]},
COUT = S3[1];
endmodule

       在函数调用中,有下列几点需要注意:
       (1)函数调用可以在过程块中完成,也可以在 assign 这样的连续赋值语句中出现。
       (2)函数调用语句不能单独作为一条语句出现,只能作为赋值语句的右端操作数。

        今天就聊到这里,各位,加油。

热门推荐

收藏 人收藏
分享:

评论

相关推荐

全球最大的聚焦FPGA技术与生态的创新中心落户重庆西永微电园 英特尔将为我国提供相关技术

近日,英特尔FPGA中国创新中心正式在西永微电子产业园揭幕。

的头像 半导体动态 发表于 12-19 14:53 58次 阅读
全球最大的聚焦FPGA技术与生态的创新中心落户重庆西永微电园 英特尔将为我国提供相关技术

简评FPGA——Arduino MKR Vidor 4000

Arduino MKR Vidor 4000的出现确实让我挺意外的,为何?因为它是一款FPGA开发板....

的头像 人间烟火123 发表于 12-19 14:31 38次 阅读
简评FPGA——Arduino MKR Vidor 4000

AD9444设计中出现严重发热

我在使用ADI9444型号产品时出现发热严重问题,后面附上我做的电路图,我的想法是用AD9444进行数据转换后然后传到FPGA中...

发表于 12-19 14:01 9次 阅读
AD9444设计中出现严重发热

ICX692AQA搭配AD9945的图像处理边缘出现颗粒噪声

现在在做一个CCD的工业相机,采用的sensor是sony的ICX692AQA,A/D是AD9945。控制信号的发生和图像数据的处理是由F...

发表于 12-19 14:01 6次 阅读
ICX692AQA搭配AD9945的图像处理边缘出现颗粒噪声

使用verilogHDL实现乘法器

本文在设计实现乘法器时,采用了4-2和5-2混合压缩器对部分积进行压缩,减少了乘法器的延时和资源占 ....

发表于 12-19 13:30 19次 阅读
使用verilogHDL实现乘法器

【PYNQ-Z2申请】燃气安全监测以及视频火灾报警

项目名称:燃气安全监测以及视频火灾报警 试用计划:本人有FPGA逻辑开发5年的工作经验,开发过以太网、高速AD采集、以及...

发表于 12-19 11:37 17次 阅读
【PYNQ-Z2申请】燃气安全监测以及视频火灾报警

【PYNQ-Z2申请】基于PYNQ的卷积神经网络加速

项目名称:基于PYNQ的卷积神经网络加速 试用计划:申请理由:本人研究生在读,想要利用PYNQ深入探索卷积神经网络的硬...

发表于 12-19 11:37 11次 阅读
【PYNQ-Z2申请】基于PYNQ的卷积神经网络加速

如何购买设备锁定许可证?

我有一个使用xc6slx150的SPARTAN-6 FPGA板。 不幸的是,我没有与董事会相关的许可文件。 我想将Xilinx ISE 14....

发表于 12-19 11:09 7次 阅读
如何购买设备锁定许可证?

如何使用fpga实现数字基带中环路延时估计

基于FPGA芯片Stratix II EP2S60F672C4设计实现了数字基带预失真系统中的环路延....

发表于 12-19 11:04 14次 阅读
如何使用fpga实现数字基带中环路延时估计

Xilinx FPGA的命名法

大家好, 在virtex-7 VC709主板上,'VC709'代表什么? 以上来自于谷歌翻译 以下为原文 Hi all, in virtex-7 ...

发表于 12-19 11:03 12次 阅读
Xilinx FPGA的命名法

利用FPGA解决TMS320C54K/SDRAM的接口问题

[table] [tr][td]在DSP应用系统中,需要大量外扩存储器的情况经常遇到。例如,在数码相机和摄像机中,为了将现场拍摄的诸多图...

发表于 12-19 10:46 18次 阅读
利用FPGA解决TMS320C54K/SDRAM的接口问题

FPGA驱动VGA显示不正常

        小生最近在尝试着做VGA的驱动,遇到了一个小问题请教下大家。我在工程中用assign把V...

发表于 12-19 10:34 19次 阅读
FPGA驱动VGA显示不正常

chipscope没有信号,warning说数据显示不完整,不知道原因

截图如图,该状态是采集卡ad没有信号的时候,按理说应该是幅值很小的底噪,结果是图中这样有点离散的波形。这种情况有时候发生,...

发表于 12-19 10:27 32次 阅读
chipscope没有信号,warning说数据显示不完整,不知道原因

基于fpga和单片机的程控滤波器

以单片机和可编程逻辑器件(FPGA)为控制核心,设计了一个程控滤波器,实现了小信号程控放大、程控调整....

发表于 12-19 10:26 23次 阅读
基于fpga和单片机的程控滤波器

FPGA报错,添加了时钟时序,还有这个报错怎么解决?

Critical Warning (332168): The following clock transfers have no clock uncertainty assignment. For more accurate res...

发表于 12-19 10:08 31次 阅读
FPGA报错,添加了时钟时序,还有这个报错怎么解决?

基于fpga的过采样技术设计

过采样技术是数字信号处理者用来提高模数转换器(ADC)性能经常使用的方法之一,它通过减小量化噪声,提....

发表于 12-19 09:55 13次 阅读
基于fpga的过采样技术设计

如何使用fpga做数字磁通传感器系统

针对传统磁通门信号处理电路中模拟元件的缺点,设计一种基于现场可编程门阵列(FPGA)的数字磁通门系统....

发表于 12-19 09:21 18次 阅读
如何使用fpga做数字磁通传感器系统

如何使用DSP和FPGA进行实时视频信号处理系统设计

实时视频信号处理的实时性和跟踪算法的复杂性是一对矛盾,为此采用DSP+FPGA 的架构设计,同时满足....

发表于 12-18 19:27 23次 阅读
如何使用DSP和FPGA进行实时视频信号处理系统设计

如何使用FPGA进行多通道同步数据采集系统的设计

结合数据采集在往复式压缩机在线监测系统中的应用, 设计了以FPGA(现场可编程门阵列)为核心的逻辑控....

发表于 12-18 19:09 17次 阅读
如何使用FPGA进行多通道同步数据采集系统的设计

谈谈FPGA设计的经验技巧

FPGA 设计者的这5项基本功不是孤立的,必须结合使用,才能完成一个完整的FPGA设计流程。反过来说....

的头像 电子发烧友网工程师 发表于 12-18 10:13 263次 阅读
谈谈FPGA设计的经验技巧

Xilinx FPGA的三种片上存储资源

Xilinx FPGA有三种可以用来做片上存储(RAM,ROM等等)的资源,第一个就是Flip Fl....

发表于 12-16 11:31 88次 阅读
Xilinx FPGA的三种片上存储资源

利用FPGA工具设置优化FPGA HLS设计

高层次的设计可以让设计以更简洁的方法捕捉,从而让错误更少,调试更轻松。然而,这种方法最受诟病的是对性....

发表于 12-16 11:19 83次 阅读
利用FPGA工具设置优化FPGA HLS设计

数字电源模块在FPGA供电设计的应用

被广泛应用于各种产品,具有开发时间短、成本效益高以及灵活的现场重配置与升级等诸多优点。很多新型FPG....

发表于 12-16 11:15 361次 阅读
数字电源模块在FPGA供电设计的应用

探析FPGA和ASIC的原理和区别

FPGA是可编程ASIC。 ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造....

的头像 贸泽电子设计圈 发表于 12-15 09:58 344次 阅读
探析FPGA和ASIC的原理和区别

如何进行FPGA设计开发FPGA设计的经验技巧说明

大学时代第一次接触FPGA至今已有10多年的时间,至今记得当初第一次在EDA实验平台上完成数字秒表、....

的头像 传感器技术 发表于 12-15 09:54 359次 阅读
如何进行FPGA设计开发FPGA设计的经验技巧说明

Altera发布其基于ARM的SoC FPGA系列产品

公司发布其基于ARM的SoC 系列产品,在单芯片中集成了28-nm Cyclone V和Arria ....

发表于 12-15 09:50 214次 阅读
Altera发布其基于ARM的SoC FPGA系列产品

如何在FPGA动态局部可重构中进行TBUF总线宏设计

FPGA 动态局部可重构技术通常将系统划分为固定模块和可重构模块,可重构模块与其他模块之间的通信都是....

发表于 12-14 14:27 28次 阅读
如何在FPGA动态局部可重构中进行TBUF总线宏设计

阐释数字电源模块如何满足FPGA的供电需求

瑞萨电子提供的PowerNavigator GUI软件可帮助用户加速电源设计、测试、定型和调试。用户....

的头像 瑞萨电子 发表于 12-14 10:40 358次 阅读
阐释数字电源模块如何满足FPGA的供电需求

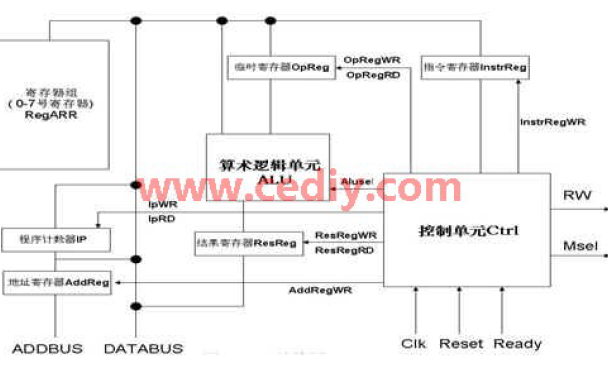

如何使用FPGA设计一种通用微处理器的资料概述
