Socionext成功于AWS云端服务上运行次世代AV1编码器

Duke 2018-07-06 15:00 次阅读

先进视觉影像SoC应用技术领导厂商Socionext Inc.(以下“索喜科技”或“公司”)宣布,已成功于Amazon Elastic Compute Cloud (Amazon EC2) F1 Instance上运行能支持次世代影像压缩技术的AV1编码器。通过利用F1 Instance,Socionext在短短1个半月内便完成了产品开发,并且经测试证明产品性能优越。基于这一成果,Socionext还将继续探索和开发各类云端服务为导向的新产品,帮助客户能通过云端服务灵活使用半导体设备,并在云端提供加速器,为云端各式大规模、高性能的应用服务提高处理性能。

AV1是由开放视频联盟(Alliance for Open Media)打造的次世代视频压缩格式。该联盟旨在通过制定全新、开放的视频编码标准和视频格式,为下一代多媒体体验创造新的机遇, Socionext是此联盟成员之一。相较于高效视频编码(HEVC),AV1能更有效地压缩影像数据,在保持相同影像品质的同时,可减少多达30%的数据量,有效帮助用户节省设备存储空间及网络流量。自2018年3月AV1官方规格首次发布以来,已吸引众多软硬件公司着手开发并导入。新格式的推出和普及有望进一步推动如4K影片等的高清画质内容的播放和应用。

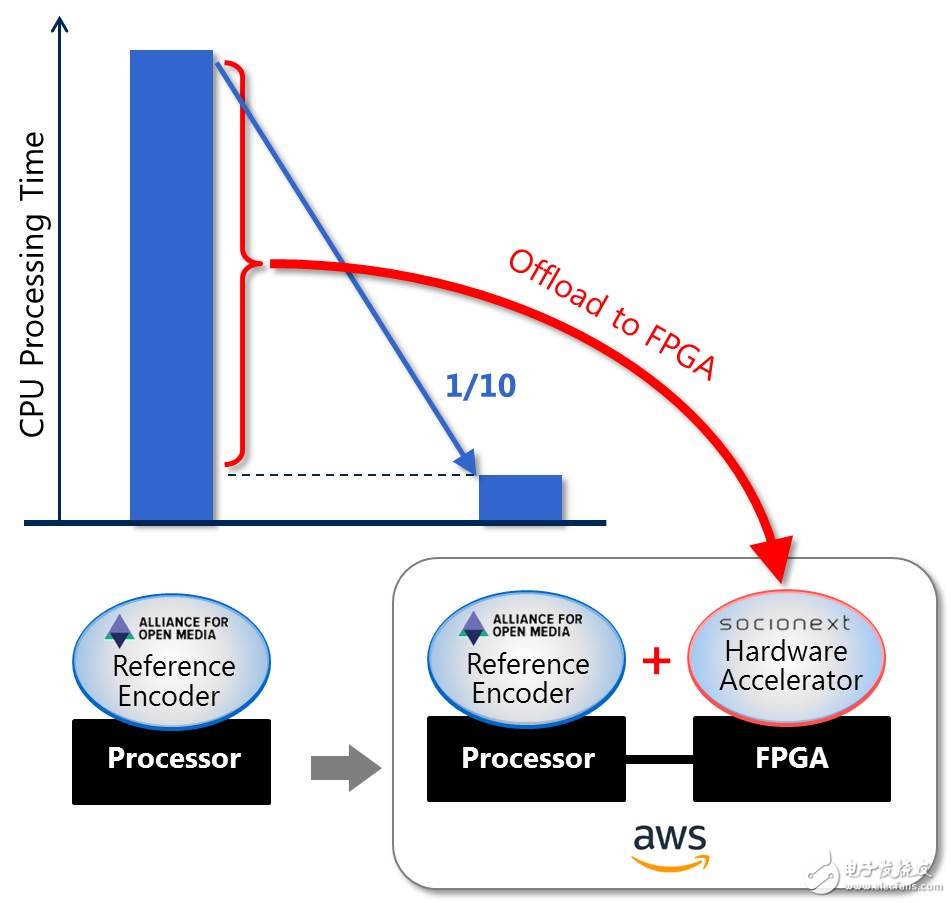

Socionext以Amazon EC2 F1 Instance作为运行环境,在云端FPGA上构建编码处理专用加速器,成功运行世界领先技术的AV1硬件编码器。以F1 Instance作为运行环境不仅大幅缩短了开发时间,更实现了超高速度处理。相较于仅在CPU上运行的传统编码器,AV1编码器的运行速度快达10倍之多。在今年6月1日举行的AWS Summit Tokyo2018上Socionext发表了此次运行成果。Socionext期望通过在云端FPGA构筑多元加速器,进而协助提升大规模、高性能云端应用的处理性能。

Socionext成功于AWS云端服务上运行次世代AV1编码器

一直以来Socionext持续耕耘于视频处理应用领域,提供各种尖端视频解决方案,其中包括业界最强大的视频编解码器“MB86M30(简称M30)”,以及搭载M30的混合编解码器“M820系列”。作为创新型企业公司,Socionext还将继续在既有的产品之上推出更多以云服务为导向的新型产品与解决方案。

关于Socionext Inc.

Socionext Inc.是一家新成立的创新型企业,为全球客户设计、开发和提供片上系统(System-on-chip)产品。公司专注于成像、网络和电脑计算等其他能够推动当今尖端应用发展的技术。Socionext集世界一流的专业知识、经验和丰富的IP产品组合,致力于提供高效益的解决方案与更佳的客户体验。Socionext 成立于2015年,总部设在日本横滨,在日本、亚洲、美国和欧洲设有办事处,领导其产品开发和销售。

更多详情,请登录Socionext官方网站:http://www.socionext.com。
