具有可润湿侧翼的先进步进驱动器

2018-06-05 14:35 次阅读

集成了MOSFETTrinamic单片式步进电机驱动器TMC2202可通过其可湿式侧翼QFN封装进行光学检测。

2018年5月28日,德国汉堡,马达和运动控制领域领先的半导体,电子和机电一体化解决方案供应商,TRINAMIC运动控制公司自豪地宣布推出具有更好的的光学检测能力的新型高性能步进电机驱动器集成电路。

“组装后的自动光学检测(AOI)变得越来越重要,虽然QFP型封装的正确焊接很容易通过上面的相机来检测,但是QFN封装通常需要X射线分析。”,Trinamic创始人兼首席执行官Michael Randt解释道。通过将无铅封装的小型电路板空间消耗与易于检测的侧翼合并,产生了我们的第一款采用可润湿侧翼封装的组件TMC2202 - 其中引线形状生成了可见焊趾。

TMC2202-WA步进驱动器集成电路可以驱动高达1.2A RMS的电机。与所有的Trinamic的步进电机驱动器一样,该组件提供高达256微步的步进分辨率,实现完美的正弦控制,即使在有限的可实现的步进脉冲速率的系统中也是如此。TMC2202-WA步进驱动器在两年前推出的Trinamic StealthChop技术的基础上消除了低速时的电机噪音,使得步进电机的精确控制不仅可行,而且还能够适用于要求绝对静音环境的应用,例如办公楼和居民区。

由于StealthChop技术在3D打印应用中的广泛普及,这些组件已经被设计成与现有3D打印机电子设备兼容。这允许改进应用而不需要昂贵的重新设计。

TMC2202-WA具有用于完全自主操作的步进/方向输入,而易于使用的UART接口可实现更多调整和控制选项。一旦找到理想的设置,这些可以存储在OTP内存中。

这些组件将在6月中旬以wQFN32(5x5)可润湿侧翼封装的形式上市。为了加速设计过程,Trinamic提供完整的端到端评估套件。开发板是开源硬件,可以免费用作参考设计。

具有可润湿侧翼的先进步进驱动器

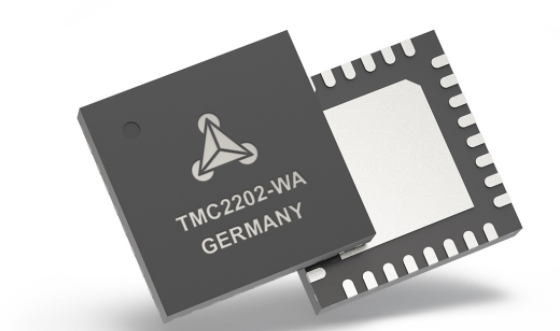

图1: TMC2202-WA是最容易使用的单片式步进电机驱动器之一。 它可以驱动高达1.2A(RMS)的电机。 它配备了StealthChop™,每步全分辨率为256微步,可以完全无噪音操作。

具有可润湿侧翼的先进步进驱动器

图2: 增强型QFN封装具有可润湿侧翼,可自动检测焊点。

关于Trinamic

TRINAMIC Motion Control为运动和电机控制应用开发了世界上最先进的技术。我们先进的集成电路,模块和机电一体化系统使当今的软件工程师能够快速,可靠地开发高效,平稳和静音工作的高精度驱动器。 Trinamic公司总部位于德国汉堡,在爱沙尼亚的塔林设立有研发中心,并在美国芝加哥分部和中国苏州分部拥有自己的销售工程师团队。
