M3352核心板及评估底板及产品设计框图

周立功单片机 2018-05-16 09:09 次阅读
3.5  M3352核心板(A8核)

3.5.1  概述

M3352系列MiniARM核心板(M3352-128LI-F128T、M3352-256LI-F256T、M3352-512LI-F512T、M3354-256LI-F512T、M3354-512LI-F1GT五款核心板的简称)是ZLG致远电子精心设计的基于AM335x处理器的嵌入式核心板模块。

800MHz主频的Cortex-A8内核性能远强于ARM9,可提供快速的数据处理和流畅的界面切换。M3352系列核心板拥有丰富的外设资源,6路UART、2路CAN-Bus、2路USB OTG、2 路支持交换机功能的以太网等强大的通讯接口。可用于便携式导航系统、工业自动化、人机界面等行业应用。

M3352系列核心板可以在工业温度范围内稳定工作,能够满足各种条件苛刻的工业应用,比如:工业控制、现场通信、数据采集等领域。如图3.15(a)所示为核心板产品示意图,其工控评估板详见图3.15(b)。

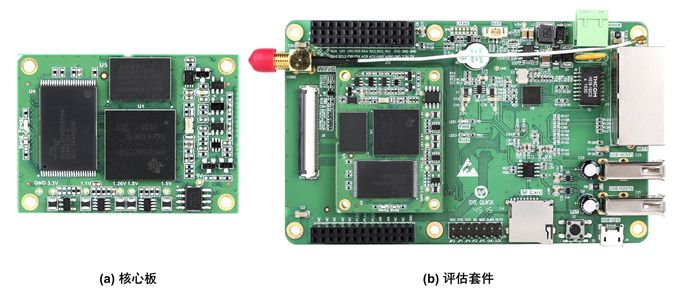

图3.15 M3352核心板及评估底板(IoT-A3352LI)正面图(以实际产品为准)

3.5.2  产品特性

  • CPUTI Cortex-A8 AM3352;

  • 运行频率:800MHz;

  • 可选128M、256M、512M DDR3;

  • 可选128M、256M、512M、1G NandFlash;

  • 板载独立硬件看门狗

  • 预装Linux系统,可支持AWorks操作系统;

  • 支持TCP/IP协议栈;

  • 支持多种文件系统,支持SD/MMC卡、U盘读写;

  • 支持2路USB2.0 OTG;

  • 支持1路100M RMII接口,1路可扩展RGMII接口;

  • 支持6路串口;

  • 支持1路SD Card接口;

  • 支持CAN、UART、I2C等标准通信接口;

  • 支持JTAG调试接口;

  • 采用6层板PCB工艺;

  • 尺寸35mm×48mm;

  • 工作电压:5V±2%。

3.5.3  产品功能框图

M3352系列核心板将AM335x、DDR3、NandFlash、硬件看门狗等集成到一个35mm×48mm模组中,使其具备了无与伦比的性价比,其功能框图详见图3.16。

图3.16 M3352系列核心板功能框图

3.5.4  产品选型

M3352系列核心板的具体参数详见表3.14,用户可以根据自己的项目技术需求选择合适的核心板做二次开发。

在列举核心板型号时,为便于区分,将型号分为了3行进行展示。第一行表示了所用的CPU型号;第二行表示了内存大小;第三行表示了电子硬盘的大小。表中共列举了5个核心板产品,它们对应的完整型号分别为:M3352-128LI-F128T、M3352-256LI-F256T、M3352-512LI-F512T、M3354-256LI-F512T、M3354-512LI-F1GT。

表3.14 M3352系列核心板参数表

3.5.5  I/O信息

M3352系列核心板为了配合标准驱动软件开发,产品出厂时的固件为I/O设置了默认功能,如果需要更换管脚功能属性时,用户可以参考手册,认真了解驱动架构,并在提供的BSP开发包基础上自行修改驱动,适配自己需要的功能。配置完后,需要检查每个管脚配置是否正确,避免驱动冲突情况。

图3.17 M3352系列连接器管脚排列

如图3.17所示为核心板产品管脚排列示意图,核心板采用了J6(A1 ~ A80)和J5(B1 ~ B80)两个精密的板对板连接器将处理器的资源从背面引出。J6和J5两个连接器对应引脚的出厂默认功能分别详见详见表3.15和表3.16。

表3.15 M3352系列核心板管脚定义(J6)

表3.16 M3352系列核心板管脚定义(J5)

3.6  核心板快速选型表

快速选型表详见表3.17,为了便于用户区分各产品型号之间的差异,表中将产品型号分为了多行进行展示,实际产品型号即为多行内容从上至下顺序连接的结果。由此可见,表中共列举对比了15个型号的产品,它们对应的完整型号分别为:

(1)AW280-64F8

(2)M283-64F128LI-T

(3)M283-128F128LI-T

(4)M287-64F128LI-T

(5)M287-128F128LI-T

(6)AW6748-128

(7)AW6748-64F128

(8)M6Y2C-256F256LI-T

(9)M6G2C-128LI

(10)M6G2C-256LI

(11)M3352-128LI-F128T

(12)M3352-256LI-F256T

(13)M3352-512LI-F512T

(14)M3354-256LI-F512T

(15)M3354-512LI-F1GT

表3.17 ARM9 & DSP & Cortex-A系列核心板快速选型表

原文标题:AWorks硬件篇 — M3352(A8核) 系列核心板

文章出处:【微信号:Zlgmcu7890,微信公众号:周立功单片机】欢迎添加关注!文章转载请注明出处。
