蓝牙4.0模块控制LED彩灯调光调色经验之谈

GPS_WiFi_蓝牙模块知识 2018-03-23 10:57 次阅读

基于蓝牙模块智能LED彩灯调光调色控制思路如下

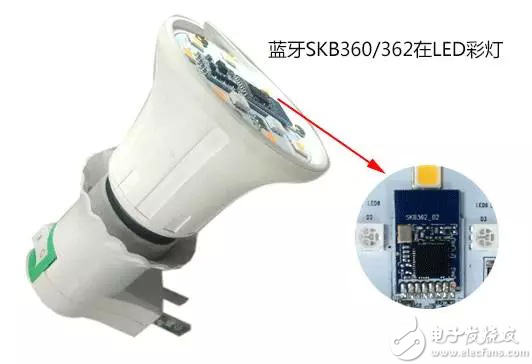

在此,找一个低功耗蓝牙模块内嵌接入LED灯的控制电路板,接入LED彩灯的控制电路中。




蓝牙彩灯控制方案详情如下:

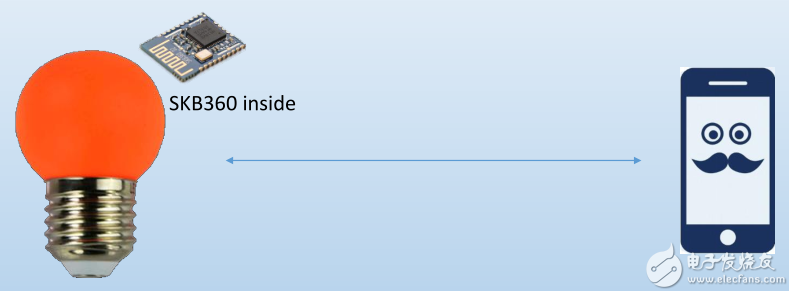

第一类:1个手机控制1LED彩灯,可实现3种控制方式



1种,手指在手机APP上的彩灯控制盘上滑动可以直接控制LED的颜色、亮度等



2种,手机接收到来电也能实现感应灯色的变化。


3种,声音感应灯色。

当你手机播放音乐时,特别是节奏感特别强的,LED彩灯也会随着节奏的变化产生颜色、亮度等的变化!特别适用于娱乐场所的彩灯控制。


第二类:1个手机控制多个LED彩灯


测试可实现的功能如下:

1密码设置:可以对单个或者多个灯进行密码设置;

2亮度设置:可以对单个或者多个灯进行亮度设置;

3颜色设置:可以对单个或者多个灯进行颜色设置;

4场景设置:可以对多个灯进行场景设置;

5定时设置:可以进行定时开关设置。
