S7-300编程PPT详解

工控帮 2018-03-17 09:56 次阅读

编程语言种类很多,各有各的优势,语句表和指令表类似,是编程语言的一种,在PLC中应用比较普遍,也是一种高级编程语言,PLC中语句表、梯形图、SCL等编程语言的特点:

1、顺序功能图(SFC-Seauential Fuction Chart)

2、梯形图(LAD-LAdder Diagram

3、语句表(STL-STatement List)

4、功能块图(FBD-Function Block Diagram)

5、结构化文本(ST-Structured Text)

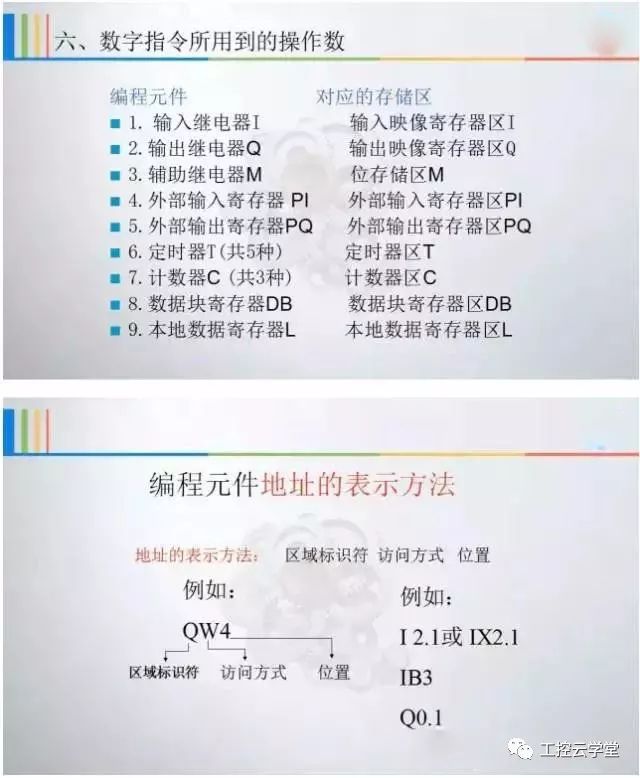

今天小编就用PPT的形式为大家讲解西门子PLC编程以及分析案例。

原文标题:S7-300编程超全超细讲解,难得好文!

文章出处:【微信号:GKB1508,微信公众号:工控帮】欢迎添加关注!文章转载请注明出处。
