Zigbee无线模块在流速计上的应用方案

ZLG致远电子 2018-03-12 09:40 次阅读

时代的智慧城市,要求全面提升监控力度和智能化管理水平。我国广阔的水域,将会建设更多无人值班监测点,无线数据传输就显得尤为重要。

整个水文监测信息系统的框架如图1所示,共分为四大部分:数据采集部分、网络接入部分、数据传输部分、业务管理部分。采集到的信息通过以太网接入网络进行数据传输,最终实现终端的信息显示。

图1 水文监测系统框架图

在以往的水文监测系统里,需要进行多点水位的实时监测,相关数据需要实时发送到河道监控系统终端服务器处理。由于我国水域广阔,监测点分散,且很多区域偏僻交通不便,常规的有线方式已经不再适用了,无线通信就成为了首选方案。

ZLG致远电子推荐的无线实现方案:将监测区的各种传感器终端节点采集到的水文数据通过Zigbee自组网汇集到采集监测网关,采集监测网关再通过GPRS将相关数据传输到监测系统上,实现显示和监控,信息可供电脑,手机等终端设备查询。

zigbee无线模块在流速计上的应用方案

水文监测环境,监测点数量多且分散,需要智能网络化高效管理。由于环境的特殊性,要求产品功耗低,半年到一年更换一次电池。同时,还要求监测点通讯实时性强,可靠性高。节点数较多,所以对成本也有一定要求。zigbee技术是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术或无线网络技术,主要适合于承载数据流量较小的业务,可嵌入各种设备中,同时支持地理定位功能,安装维护简单,有利于后期长时间维护和更新换代。

致远电子zigbee无线模块的FastZigBee多形态快速组网协议有以下特点:

  • 设备启动速度、响应速度、数据传输效率出众

  • 网络容量终端节点数真正达到65535个

  • 终端节点功耗低至100nA,低于目前100%的zigbee模块

  • 支持多级中继功能

  • 网络具备自调整、自修复等特性

  • 支持多路远程IO和远程AD

  • 支持短地址功能,可随用户应用自由修改

  • 具有更大的链路预算

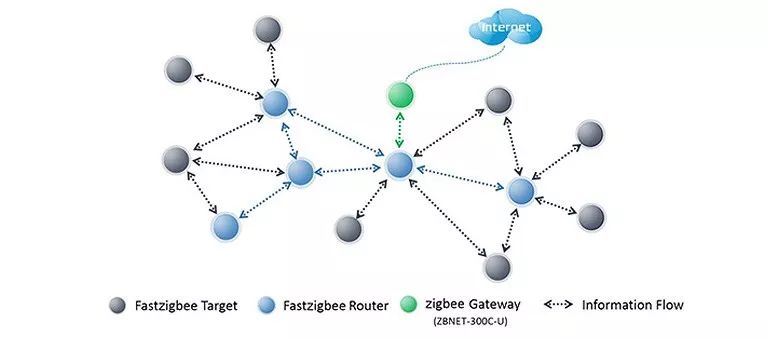

zigbee组网结构图如图2所示,在有信号覆盖的范围内,zigbee网络可构建多种型态的网络拓扑结构,自动组网、自动寻找最优路径,在多个流速计之间建立通信网路,将采集的数据实时发送出去。

图2 zigbee组网结构

图3为采用zigbee无线模块AW5161P2EF搭建流速计方案。

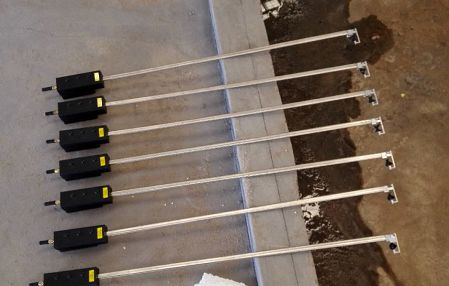

图3 加载了Zigbee无线模块的流速计实测现场

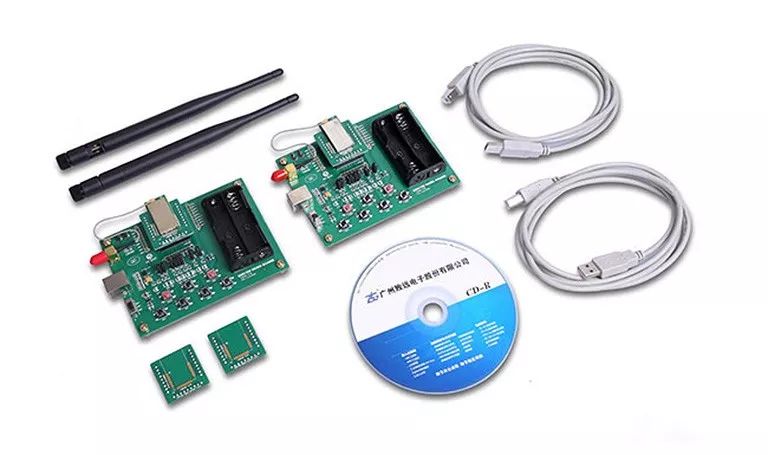

基于以上的方案,采用致远电子成熟的AW516x系列可快速搭建Zigbee网络,单个监测距离可传输200米,实测表现优异。前期设计时可以使用致远电子开发套件:AW516x Demo Board (含两个底板、两片AW5161P2EF模块、两根天线)。

图3 AW516x 开发套件

将Zigbee技术和GPRS技术结合起来用于无线水文监测系统已经是比较成熟的方案,在具体产品的选择方面,可根据实际应用场景整体评估。
