应用在电火花、电弧、电晕检测中的紫外线探测器全面分析

39度创意研究所 2018-02-14 22:41 次阅读

紫外线火焰监测器,主要用于燃气、燃油工业的火焰监测,该监测器只对产生电火花、电弧、电晕、火焰等现象的紫外线敏感,对灯光和炉膛高温辐射无反应,抗干扰性强。控制点火装置自动点火,点火同时自动打开燃料阀,在设定时间内没有点燃或出现电火花、电弧、电晕等现象,紫外线探测器感应到紫外线的波动,控制器自动关闭燃料阀并报警,如点火成功则保持燃料正常供应,如果不能实时监测,则可能会发生爆炸等事故。

电火花是电弧的一种形式,是电子元器件。撞击的火花不是电弧,是火星,是被撞击出来高温的物质的颗粒。两者本质不同。一定的电压,当他把电极之间的空气,真空或着是起他物质电离,以火花的形式势放出.石头与石头相互摩擦产生能量,释放出来就成了电火花.高电压 击穿绝缘材料发生放电高电压一般是靠电磁感应制照的可能是摩擦时产生能量差,多余的能量产生高温,以光和热的形式放出。

电弧是一种气体放电现象,电流通过某些绝缘介质所产生的瞬间火花。电弧是一种自持气体导电,其大多数载流子为一次电子发射所产生的电子。触头金属表面因一次电子发射导致电子逸出,间隙中气体原子或分子会因电离而产生电子和离子。另外,电子或离子轰击发射表面又会引起二次电子发射。当间隙中离子浓度足够大时,间隙被电击穿而发生电弧。

电晕是指带电体表面在气体或液体介质中发生局部放电的现象,常发生在高压导线的周围和带电体的尖端附近,能产生臭氧、氧化氮等物质。在110kV以上的变电所和线路上,时常出现与日晕相似的光层,发出“嗤嗤”“陛哩”的声音。电晕能消耗电能,并干扰无线电波。电晕是极不均匀电场中所特有的电子崩——流注形式的稳定放电。

所以在很多的工业检测中,能够准确检测电火花、电弧和电晕的紫外线探测器是必不可少的,也是许多工业安全的保护者,能够在出现问题的第一时间就发出警报。接下来工采网小编给大家普及两款市面上应用在工业检测中的高端紫外线探测器。

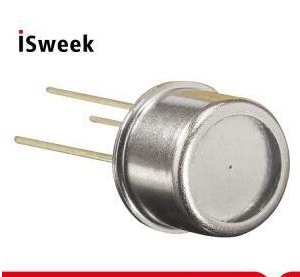

德国SGLUX紫外光电探测器 -TOCON_ABC1

应用在电火花、电弧、电晕检测中的紫外线探测器全面分析

基于碳化硅的宽频紫外光电探测器,带有集成放大器TOCON是5伏供电的紫外光电探测器,带有的集成放大器使紫外辐射转化成0~5V电压输出。TOCON的输出电压引脚可以直接连接到控制器,电压计或其他带有电压输入的数据分析装置。高度现代化的电子元件和带有紫外玻璃窗的密封金属外壳可消除封装内寄生电阻路径导致的噪声或电磁干扰。对各个工业紫外传感应用来说,TOCON 是完美的解决方案,从pW/cm2水平的火焰检测到W/cm2水平的紫外固化灯控制。十种不同的TOCONs覆盖了这13个数量级范围,它们的灵敏度有所不同。TOCONs生产为紫外宽频传感器或带有过滤器进行选择性测量。主要应用于紫外线辐射和火焰检测等领域。

紫外光电探测器TOCON_ABC1特性:

基于碳化硅的宽频紫外光电探测器放于TO5外壳中,带有集中器镜头盖

0…5 V电压输出

峰值波长是280 nm

在峰值处最大辐射(饱和极限)是18 nW/cm2 ,

最小辐射(分辨极限) 是1,8 pW/cm2

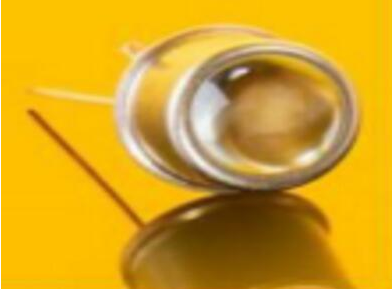

德国SGLUX紫外光电二极管 -SG01D–5LENS

应用在电火花、电弧、电晕检测中的紫外线探测器全面分析

SiC 具有独特的特性,能承受高强度的辐射,对可见光几乎不敏感,产生的暗电流低,响应速度快和噪音低。这 些特性使SiC成为可见盲区半导体紫外探测器的最佳使用材料。SiC探测器可以一直工作于高达170°C(338°F)的温度中。信号(响应率)的温度系数也很低,< 0,1%/K。由于噪音低(fA级的暗电流), 能够有效地检测到极低的紫外辐射强度。

SiC光电二极管有七个不同的有效敏感面积可供选择,从0.06 mm2 到36 mm2。标准版本是宽频UVA-UVB-UVC。四个滤波版本导致更严格的感光范围。所有光电二极管都有密封的金属外壳(TO型),直径为5.5mm的TO18 外壳或9.2mm 的TO5外壳。进一步的选项是2只引脚(1绝缘,1接地)或3只引脚(2绝缘,1接地)。

德国SGLUX紫外光电二极管 SG01D–5LENS特点:

宽频UVA+UVB+UVC, PTB报道的芯片高稳定性, 用于火焰检测

辐射敏感面积 A = 11,0mm2

TO5密封金属外壳和聚光镜, 1绝缘引脚和1接地引脚

10μW/cm2 峰值辐射约产生350 nA电流

德国SGLUX紫外光电二极管 SG01D–5LENS参数:

应用在电火花、电弧、电晕检测中的紫外线探测器全面分析
