详解vcm马达控制原理及构造

电子设计 2017-12-01 09:04 次阅读

vcm马达的概念在大多数人眼里都不甚明确,有的人只知道vcm马达使用与摄像头,却不了解它的构造怎么样、它是如何工作的。本文为大家提供一个确定的答案。



1、vcm马达的概念

vcm马达,别称音圈马达、音圈电机,因为原理和扬声器相似,所以叫音圈电机。它是一种特殊形式的直接驱动电机,具有结构简单、体积小、响应快、高加速、高速等特性。vcm马达的应用范围及其广泛,它用于手提电脑、网络摄像头、视频监控器、扫描仪、手机等设备的摄像头中,主要功能是对焦,而应用vcm马达最为多的就是手机。

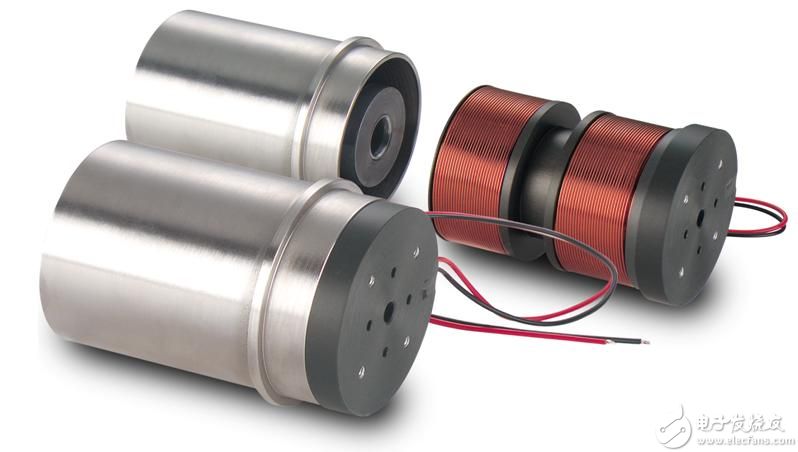

vcm马达





2、vcm马达的构造

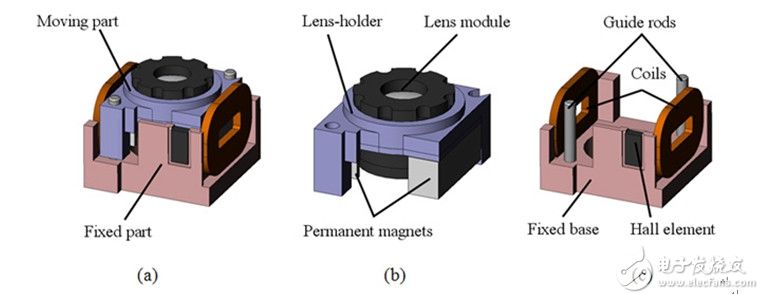

不同厂商的vcm马达构成会有不一样的地方,但每个vcm马达基本都是由外壳、支架、前垫片、前簧片、磁石、线圈、载体、后垫片、后弹簧、底座组成,具体如图所示:

vcm马达构造图





3、vcm马达的工作原理

vcm马达的工作原理和扬声器一样,都是通过物理学中的左手定律来实现工作的。线圈通过上下两个弹片固定在磁铁组中,通电时,电流经过线圈,线圈会产生磁场,线圈磁场和磁石起相互作用,促使线圈向上移动。锁在线圈里的摄像头在通电之时移动,断电时,线圈在弹片弹力作用下返回原位置,这样就实现了自动对焦功能。
