基于晶体管水位指示器电路注满或达到预设水位发出警报

电子设计 2021-04-28 15:43 次阅读

检测水箱中的水位,以节省多余的水和电力。

硬件部件:

通用晶体管NPN × 4

电阻220欧姆 × 6

LED(通用) × 3

蜂鸣器 × 1个

9V电池(通用) × 1个

9V至桶形插孔连接器 × 1个

定制PCB× 1个

软件应用程序和在线服务:

KiCad

水箱水漫出来是导致水浪费的原因。尽管有许多解决方案,例如球阀一旦装满水箱便自动停止水流。因此,这里有一个快速实用的DIY,可指导您建立一个电路,以感测水位并在水箱注满或达到预设水位时发出警报。

这个基于晶体管的简单水位指示器电路对于指示水箱中的水位非常有用。无论何时装满水箱,我们都会在特定级别上收到警报。我们在此处创建了4个级别(低,中,强和满),因此我们可以构建更多警报。我们插入了3个LED来指示三个初始级别(A,B,C)和一个蜂鸣器来表示合计(D)。

原理图

基于晶体管水位指示器电路注满或达到预设水位发出警报

项目描述

当水位达到A点时,电路用红色LED和晶体管Q1完成,并且红色LED发光。同样,当水位达到B点时,黄色LED和晶体管Q2电路完成,黄色LED发光,C点也发光。然后,当水箱装满时(D点),带有蜂鸣器的电路便响了,并且蜂鸣器开始发出哔哔声。

BC-547晶体管

BC547晶体管是NPN晶体管。晶体管不过是用于放大电流的电阻传输。该晶体管的基极端子的小电流将控制发射极和基极端子的大电流。该晶体管的主要功能是放大和开关目的。该晶体管的最大增益电流为800A。

·Pin1(收集器):该引脚用符号“ C”表示,电流流过集电极端子。

·Pin2(基极):该引脚控制晶体管的偏置。

·Pin3(发射极):电流通过发射极端子输出

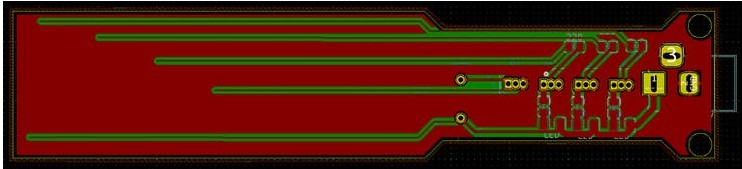

PCB设计

基于晶体管水位指示器电路注满或达到预设水位发出警报

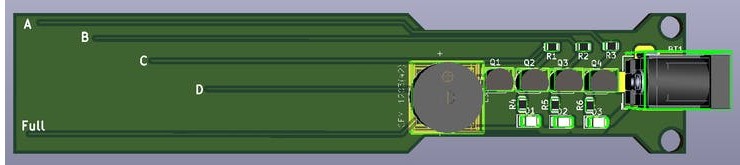

3D模型(顶视图)

基于晶体管水位指示器电路注满或达到预设水位发出警报
