基于FONA通过UART与Raspberry Pi进行通讯的方案介绍

电子设计 2021-04-27 09:45 次阅读

描述

TyTelli简介:任何人都可以制作的DIY智能手机。TyTelli使用Raspberry Pi进行处理,并具有3.5英寸触摸屏。Adafruit Fona用于使TyTelli能够使用内置的RTC进行呼叫,发送短信和获取时间。它还具有5 mp摄像头模块,可以拍摄高清照片并通过WiFi将其发送到Dropbox。说到Wifi,这款typhone具有USB wifi适配器,因此可以与蜂窝网络一起与Internet通信。所有这些技术都封装在3D打印盒中。

细节

基于FONA通过UART与Raspberry Pi进行通讯的方案介绍

注:上方图片中使用TYOS 0.1.0。从那时起,已经添加了许多新功能。

硬件

TyTelli由一些基本组件组成:

树莓派

蜂窝模块(FONA)

3.5英寸TFT

3D打印盒。

基于FONA通过UART与Raspberry Pi进行通讯的方案介绍

基于FONA通过UART与Raspberry Pi进行通讯的方案介绍

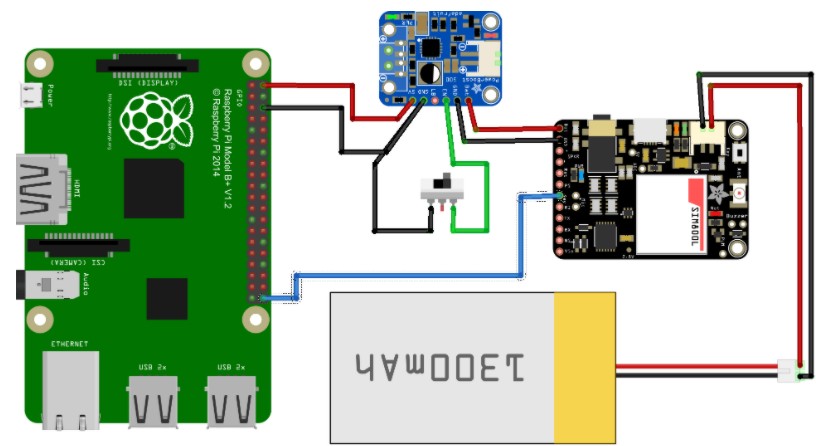

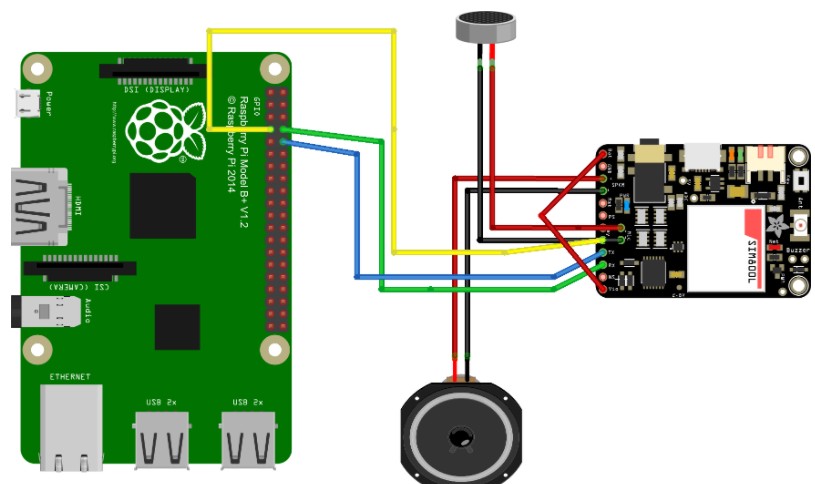

Raspberry Pi处理所有处理,并将所有内容连接在一起。TFT通过SPI与Raspberry Pi通讯,而FONA通过UART与Raspberry Pi通讯。一切都由连接到FONA的1200mah电池供电。FONA的充电电路非常适合与手机配合使用。由于电池只有3.7v,因此使用升压转换器将Raspberry Pi和TFT的电压升至5v。金属扬声器和麦克风与天线一起连接到FONA以获取音频。FONA还内置了一个实时时钟,因此Raspberry Pi即使在没有wifi连接的情况下也可以保持时间。Raspberry Pi还连接了USB Wifi适配器,可以访问互联网。现在,它所要做的只是将相机照片上传到保管箱,但是将来会实现更多功能。Raspberry Pi相机模块用于图片和视频。下面是一些有关如何连接所有内容的图表。

基于FONA通过UART与Raspberry Pi进行通讯的方案介绍

基于FONA通过UART与Raspberry Pi进行通讯的方案介绍

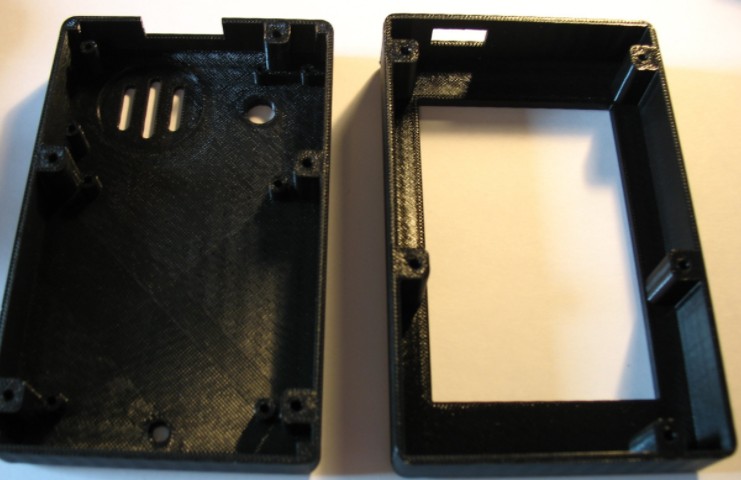

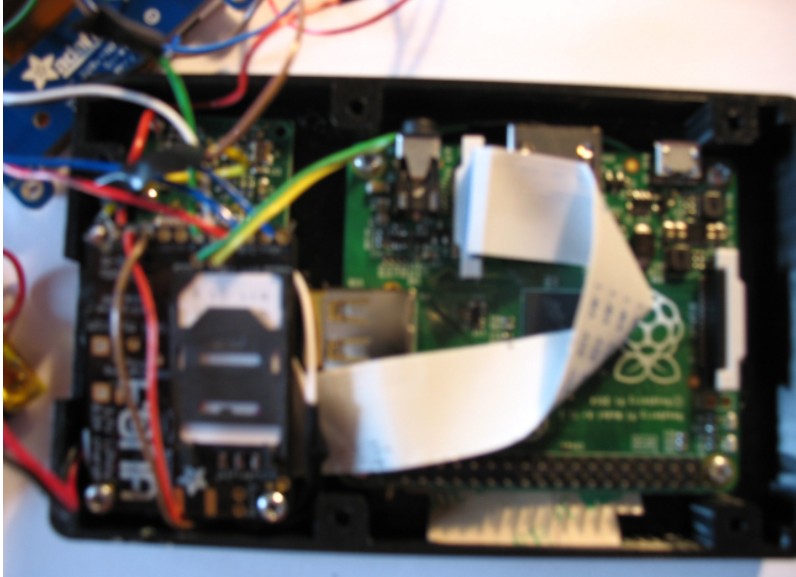

外壳由两个3D打印部件组成,其中Raspberry Pi,摄像头和Fona拧紧在里面。您可以从thingverse下载零件。

软件

TyTelli运行我在python中编写的名为TYOS的软件。TYOS向FONA发送命令以获取电池电量,时间,蜂窝连接,发送/接听电话以及发送短信。

元件

数量 组件名称

1个 × 树莓派A +

1个 × Adafruit FONA UFL版本

1个 × 3.5英寸PiTFT组装

1个 × 树莓派相机5MP

1个 × Powerboost 500基本版

1个 × GSM天线

1个 × 1W 8ohm扬声器

1个 × USB Wifi适配器

1个 × 驻极体麦克风

1个 × 1200mAh锂离子电池

5 × 4-40x1 / 2英寸螺钉

4 × M2.5x5mm螺丝

2个 × M2.5x10mm螺丝

2个 × M2x5mm螺丝

1个 × 滑动开关
