惠海半导体H7230 led汽车前大灯降压恒流双色/三色驱动方案分享

100V耐压MOS管 来源:惠海半导体 作者:惠海半导体 2021-01-15 15:43 次阅读

H7230可实现三段功能切换,通过MODE1/2/3切换三种功能模式:全亮,半亮,爆闪,全亮/半亮/爆闪循环模式。

H7230工作频率固定在130KHZ左右,同时内置抖频电路,可以降低对其他设备的EMI干扰。另外采用平均电流采样模式,可以提高宽输入电压情况下的电流精度。

H7230带有输出短路保护功能,5V~100V输入条件下,短路不会损坏电源器件。

H7230还有过温调节电流的功能。当芯片内部的温度达到140℃左右时,会自动调低输出电流。

宽输入电压范围:5V~85V

可设定电流范围:10mA~1500mA

固定工作频率:130KHZ

内置抖频电路,降低对其他设备的EMI干扰

平均电流模式采样,恒流精度高

0-100占空比控制,无电流节点跳变

输出短路保护

过温保护

三功能模式:全亮/半亮/爆闪/三功能循环

ESOP8封装

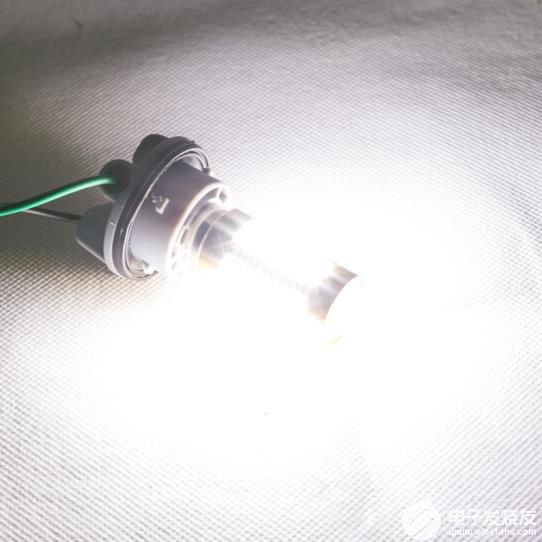

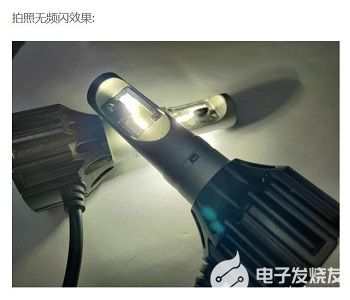

DEMO演示图:
