高通骁龙678处理器正式发布

2020-12-16 09:22 次阅读

12月16日消息,高通低调发布骁龙675继任者——骁龙678处理器。

官方介绍,骁龙678旨在不牺牲续航的情况下为中端机型带来更好的性能、影像和网络连接。

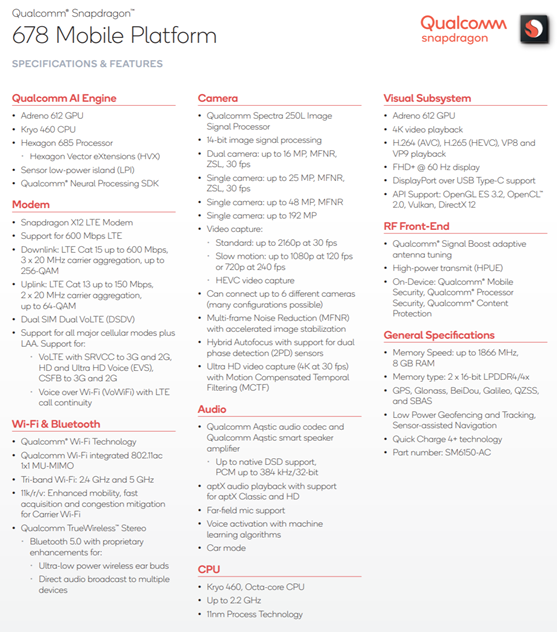

据悉,骁龙678基于11nm LPP工艺制程打造,和骁龙675最主要区别在于前者CPU主频提升至2.2GHz,采用Cortex A76架构,而骁龙675 CPU主频为2.0GHz,性能有小幅提升,集成Adreno 612 GPU

除此之外,骁龙678芯片的大部分规格与骁龙675保持一致,包括Spectra 250L ISP、Snapdragon X12 LTE调制解调器和Hexagon 685 DSP

其中骁龙X12 LTE理论上支持下行600Mbps、上行150Mbps,通过下行三载波聚合(3x20MHz)和256-QAM,实现高达600 Mbps的下载峰值速度;通过上行的双载波聚合和64-QAM,实现高达150 Mbps的上传峰值速度。

此外,它支持2520×1080分辨率显示屏、4800万主摄、4K 30fps视频拍摄。

高通骁龙678处理器正式发布
