5G毫米波将如何为生活带来便利

Qualcomm中国 2020-11-29 09:31 次阅读

5G毫米波具备大容量、高速率、低时延等难以抗拒的特性。此前,通过OnePlus8实测5G毫米波的视频,我们看到了智能手机在5G毫米波环境下高达数千兆比特的下行速率。接下来,我们会以更多实测场景展示5G毫米波将如何为生活带来便利。

案例一

大型地铁站

地铁站人流众多,并且大家都习惯于在乘坐地铁途中使用手机,网速奇慢也就不足为奇。如何高效地满足地铁站瞬时发生的巨大网络连接需求,让乘客能享受到5G的疾速体验?

本案例选取了国内超一线城市某大型地铁站的站台区域,进行5G毫米波仿真测试。在总面积约为1900平方米的地铁站,假定在站内实际已部署的13个Wi-Fi系统接入点布放5G毫米波基站,仿真结果显示:96%的站台区域均可满足5G网络设计下行覆盖目标(0.4bps/Hz)。并且,仿真得到的单用户瞬时突发数据速率的统计中位值可高达4.6Gbps。

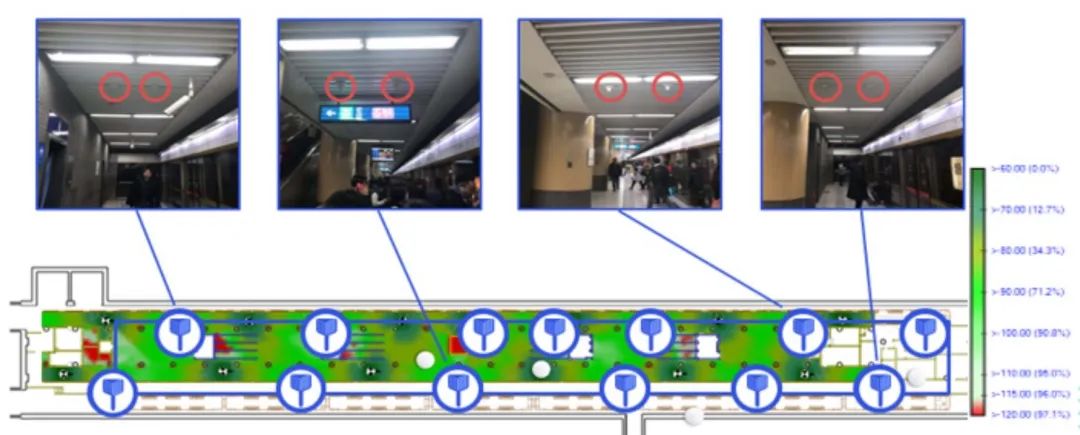

某地铁站站台区域5G毫米波覆盖仿真信号分布

该案例表明,5G毫米波能够显著改善人流密集的地铁站中的无线连接体验,实现数千兆比特的下行速率。并且,通过复用已有Wi-Fi或4G室内分布接入点位置部署5G毫米波,无需增加新的布点,就可以在地铁站实现极佳的5G信号覆盖质量和数据服务效果。

案例二

体育场馆

在体育场馆现场观看体育赛事或演唱会非常过瘾,但因为现场观众众多,网络拥堵,分享给场外好友的视频,基本只能在手机屏幕上“转圈圈”。这时候,我们需要更大带宽、更高速率、更广容量的5G毫米波。

并且,体育场馆内遮挡物较少,信号传播路径多为视距传播(遮挡少、信号衰耗小),有利于充分发挥5G毫米波高带宽,高速率等优势。本案例选取某世界级赛事赛场,对5G毫米波在大型体育场馆的表现进行了测试。

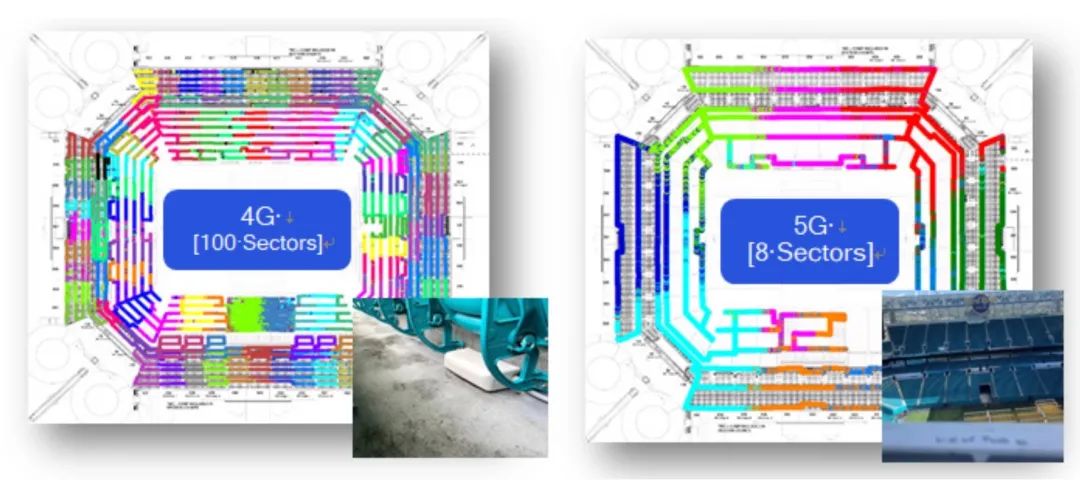

看台区4G和5G毫米波部署后信号情况

实测表明,在看台座位区域,仅由8个5G毫米波基站就能对场馆进行良好覆盖,5G毫米波数据下载速率实测达到了915Mbps,远远超出了4G的98Mbps。

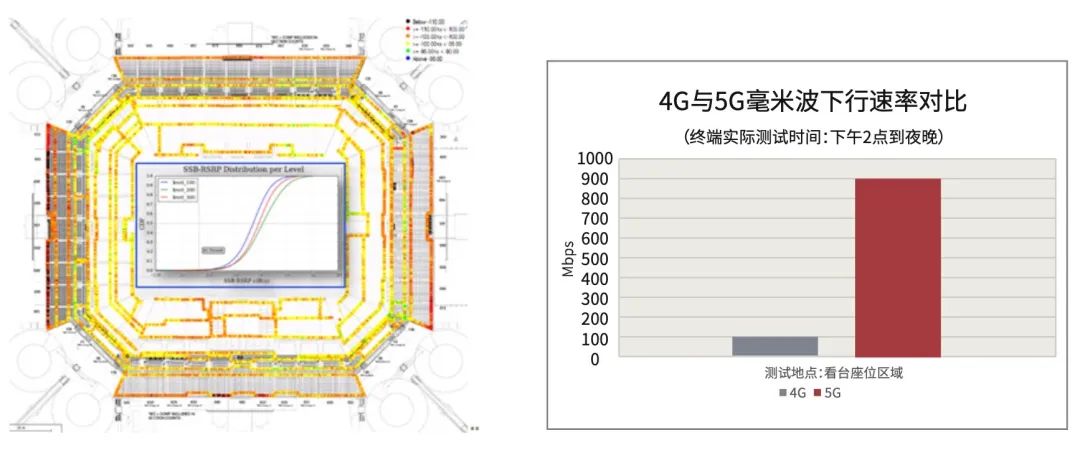

5G毫米波部署后信号实测结果以及4G与5G毫米波下载速率对比测试结果

部署于体育场馆的5G毫米波可以在大型活动和体育赛事期间为用户提供更高速率、更广覆盖的无线网络,可以在随心所欲观看赛事的同时,边用视频给好友在线直播现场盛况啦。

案例三

会议中心

这次我们把场景转移到室内。会议中心是较为典型的人流密集场所。大型会议往往还伴随着大型文件下载的需求,网络吞吐量需求极大。这种场景下,5G毫米波就是非常好的解决方案。

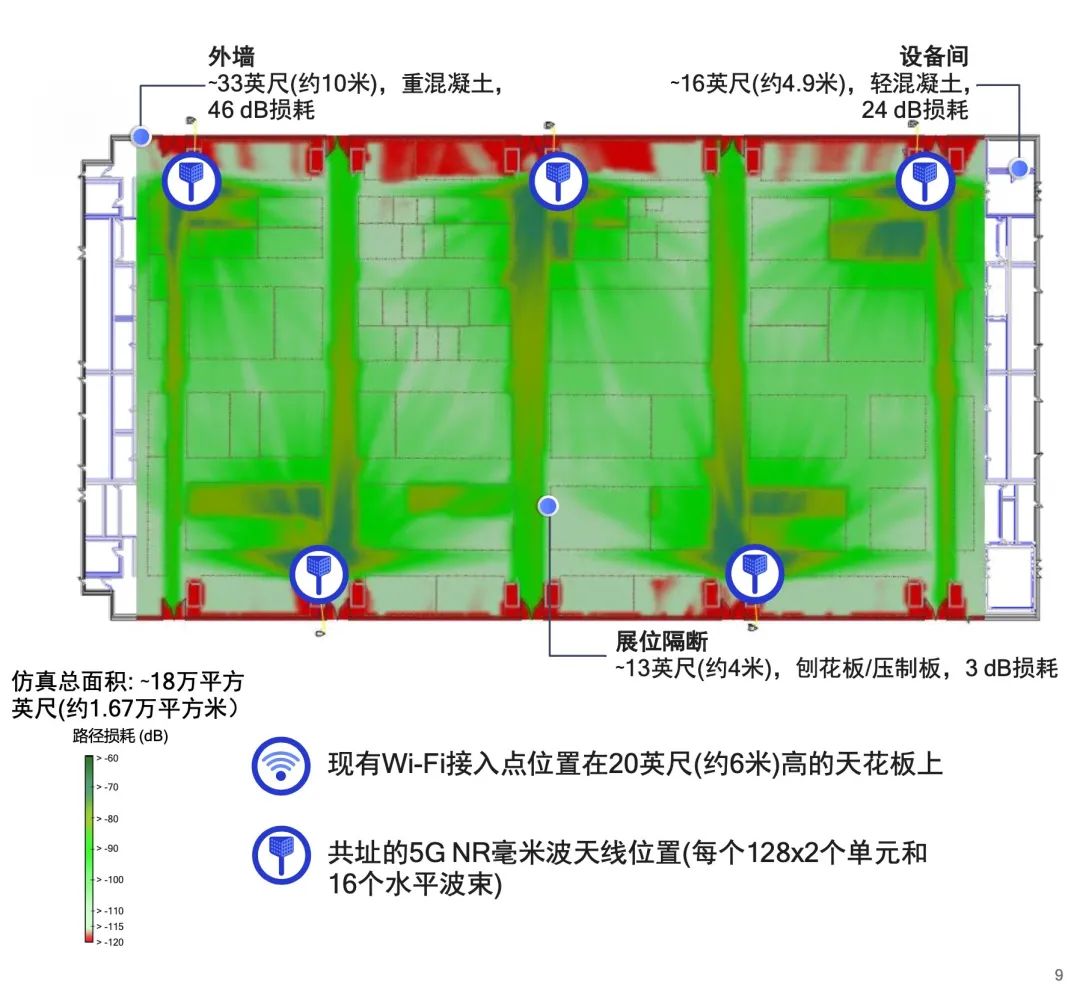

如上图所示,在一个总面积约为1.67万平方米的会议中心内安放五个毫米波接入点,将5G毫米波天线与现有Wi-Fi接入点共址后,在28GHz频段实现显著覆盖的同时,下行链路中值突发速率可达约1.5Gbps,峰值速率还能达到更高,大型视频文件也能秒速下载。以后开会,再也不担心文件大传输中断,抑或现场视频播报信号不好的问题啦。

以上测试案例让我们能够直观感受到毫米波在室内外人员密集区域可以发挥出的强大威力。让人多的地方不再是“信号黑洞”,5G毫米波将是行之有效的解决方案。

责任编辑:lq

原文标题:人山人海也不怕,5G毫米波可以这样用

文章出处:【微信号:Qualcomm_China,微信公众号:Qualcomm中国】欢迎添加关注!文章转载请注明出处。
