苹果公司推出了新的基于Arm的处理器M1

2020-11-21 09:58 次阅读

苹果公司最近推出了新的基于Arm的处理器M1,从而进入了市场。这家美国制造商停止使用英特尔,向许多生产处理器的公司提供了一个市场上的处理器,就像一个教训一样。在正常情况下,M1被称为低功耗处理器,可与英特尔的U系列媲美。但是,处理器的性能与同类产品相反。苹果M1凭借其出色的图形性能,可以与外部图形卡媲美。

正如苹果所说,M1是其低功耗级别中功能最强大的处理器。苹果公司在图形单元和处理器方面都非常有主见,对英特尔在移动市场来说似乎非常困难。苹果最常见的计算机是MacBookPro和Air系列。将这些计算机切换到其他处理器将在移动市场上冲击英特尔。

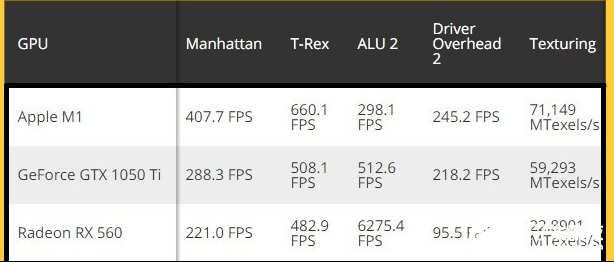

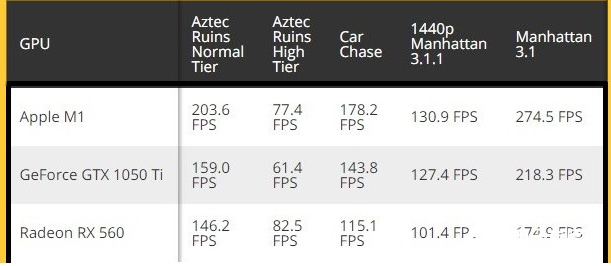

坦率地说,许多人没想到苹果会推出如此雄心勃勃的产品。特别是在图形方面。如您在上面的测试中所看到的,Apple的M1图形性能已经超过了外部图形卡。我们知道GTX1050Ti现在是被低估的卡,但是M1并不是独立的图形卡,并且该处理器属于低功耗级别。尽管如此,AppleM1平均比GTX1050Ti强30%。

AppleM1在Geekbench单核和多核测试中的得分分别为1745和7308。如果我们将此性能与英特尔的性能系列8核i7-10875H进行比较,将会得出有趣的结果。i7-10875H在Geekbench单核和多核测试中分别平均得分1300和7700。
