PCB埋磁芯印制板工艺加工流程

h1654155282.3538 来源:PCB生产制造 作者:PCB生产制造 2020-11-12 17:19 次阅读

埋磁芯印制板:指将磁芯材料埋入PCB内部的印制电路板。它的特点是电感元件(含磁芯)埋入PCB的内部,能够大幅降低印制板的表面积,节省的面积可更为合理的布局其它元器件,为电源模块的高密度、小型化提供良好的解决方案,主要应用于电源模块等电子设备。

1.埋磁芯印制板工艺加工流程:

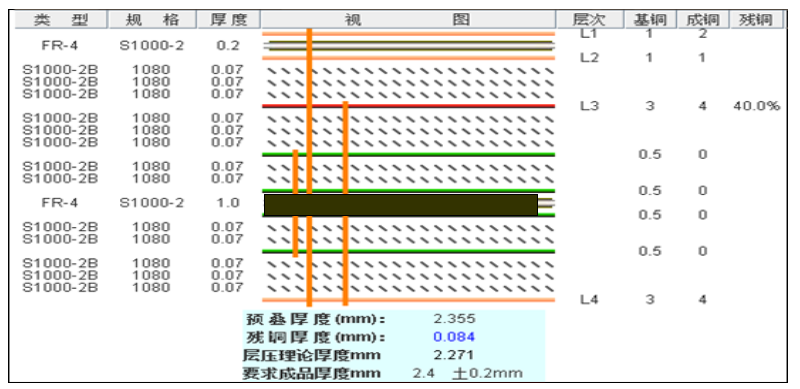

2.埋磁芯层压结构:

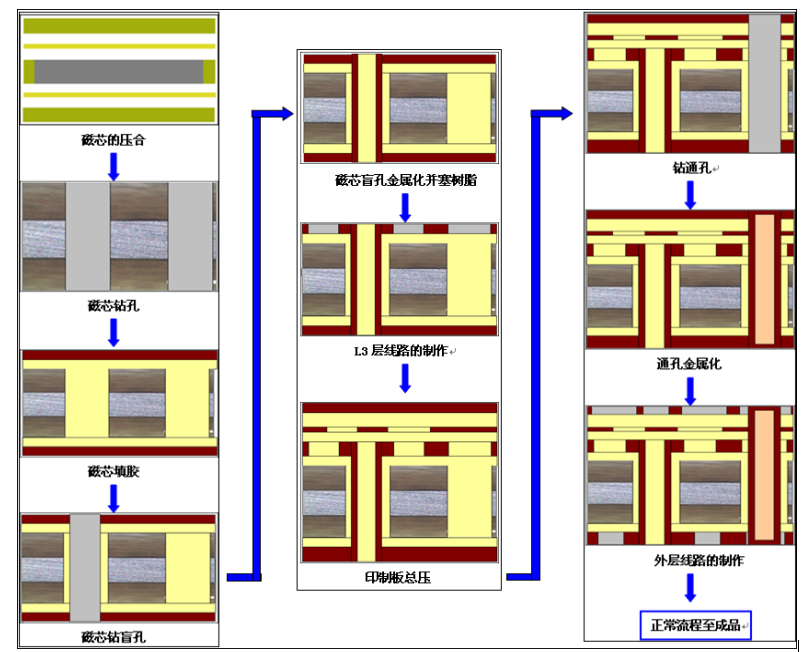

3.埋磁芯加工模拟示意图:

4.接单指示及加工能力接单指示及加工能力:

5.埋磁芯印制板工程设计要求:

6.埋磁芯印制板生产操作要求:

7.注意事项:

由于埋磁芯材料的特殊性,各工序在生产加工时,严格按相关操作规范及要求执行,需技工级以上作业人员才能操作。

如在作业过程中出现异常时,请立即停止作业,并通知当班负责人或研发工程师来确认处理。
