飞凌嵌入式FETMX6ULL-S核心板参数

电子发烧友网 2020-11-04 18:10 次阅读

OKMX6ULL-S开发板采用NXP的高性能、超高效、低成本处理器MCIMX6Y2开发设计,采用先进的ARMCortex-A7内核。开发板采用Linux4.1.15+QT5.6操作系统,支持工业级和商业级两种配置:256MBDDR3L/512MBDDR3L,256MBNandFlash/4GBeMMC,支持OTG、SD/TF卡批量烧写方式,支持单步更新内核。

2016年初,飞凌嵌入式推出了FETMX6UL-C核心板,其高性价比、丰富的功能、15年生命周期、高稳定性的多方面优势,受到了广大客户的一致好评,在电力、医疗、工控、物联网、能源管理、光伏、环境监测等领域取得大规模应用。

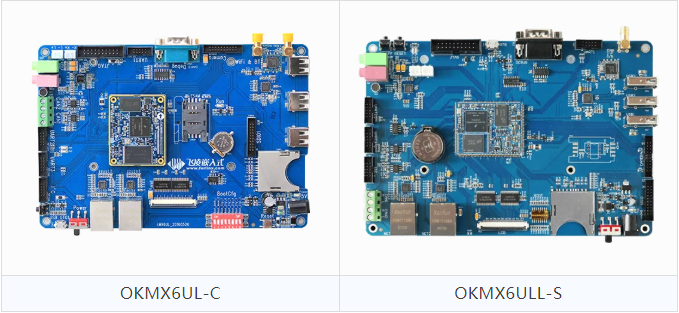

在此基础上,飞凌嵌入式继续推出了FETMX6UL-C的“双胞胎兄弟”——FETMX6ULL-S核心板,及其配套开发板OKMX6ULL-S。

其采用邮票孔连接方式,降低成本,产品更适合在高盐高湿的环境下使用。同时将CPU更换为NXP的i.MX6ULL,主频提升到800MHz;成为FETMX6UL-C核心板的互补产品,而且在功能和FETMX6UL-C完全兼容。

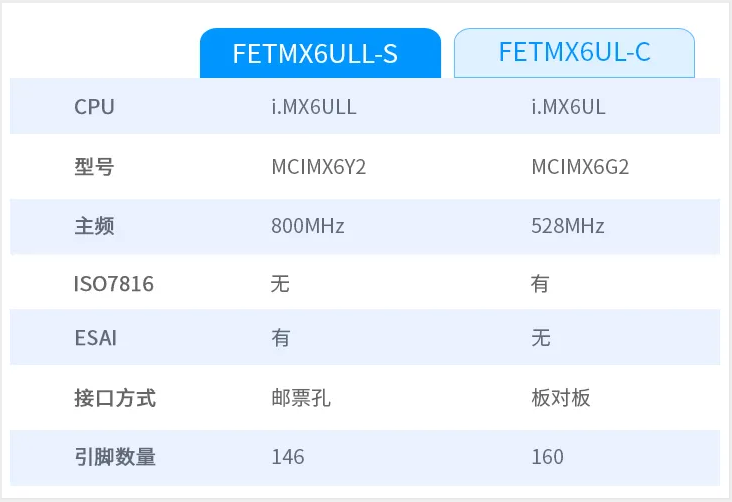

FETMX6ULL-S和FETMX6UL-C的性能与功能对比:

接下来让我们看下FETMX6ULL-S与FETMX6UL-C的详细测评对比:

两者并无太大区别,堪称双胞胎

FETMX6ULL-S将CPU更换为NXP的i.MX6ULL,主频提升到800MHz;成为FETMX6UL-C核心板的互补产品,而且在功能和FETMX6UL-C完全兼容。

FETMX6ULL-S相比于FETMX6UL-C最大的提升就是它的主频由528MHz提升到了800MHz。

主频高了,意味着CPU单位时间内可执行的时钟周期多了。可执行时钟周期多了,意味着CPU在单位时间能执行的指令数量就比较多。可用的系统资源相应就比较多。

一句话,主频高了,系统速度相应提高。

通过查看/proc/cpuinfo文件,可以获得CPU等信息:

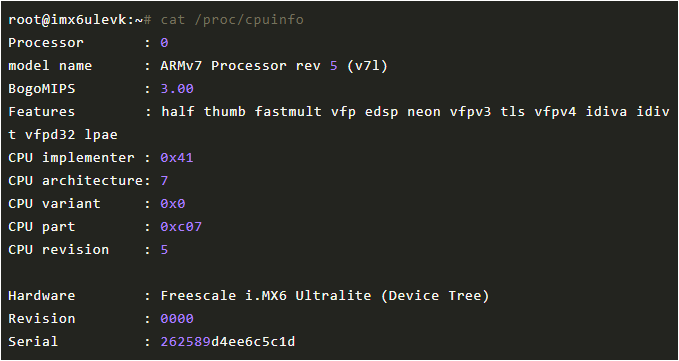

i.MX6UL的CPU信息如下:

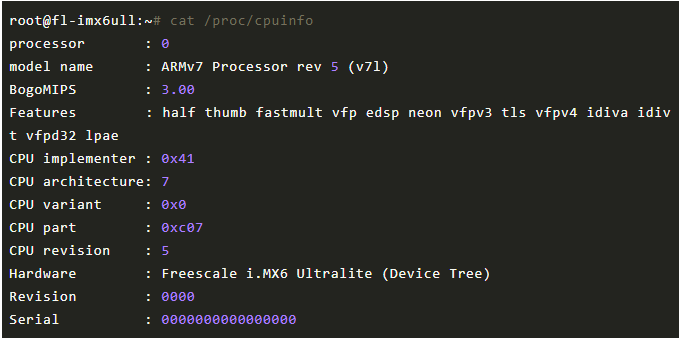

i.MX6ULL的CPU信息如下:

过以上CPU参数可知,i.MX6UL与i.MX6ULL除主频外差别并不大。

为了更好地体现二者因主频带来的差异,特别进行了以下两个测试

(一)硬浮点测试

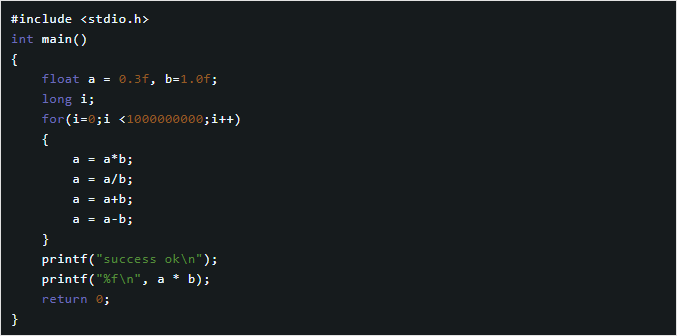

下面进行一个测试,在ubuntu中写一个测试程序,测试程序内容为让开发板进行10亿次加减乘除运算。将测试程序编译后分别移植入FETMX6ULL-S和FETMX6UL-C中,并分别在两个对应的开发板中运行这个硬浮点程序。测试程序如下:

FETMX6UL-C硬浮点时间为1分33秒65,而FETMX6ULL-S硬浮点时间为1分02秒45。

由此可知执行相同次数的加减乘除运算,FETMX6ULL-S比FETMX6UL-C快了近30秒,所以FETMX6ULL-S主频高的最大体现就是它的运行速度更快。

(二)播放相同的视频时CPU占用率

下载一个480p的视频作为测试素材。将OKMX6UL-C、OKMX6ULL-S两个开发板的频率调节到最大。

当前内核中支持的所有cpufreqgovernor类型:

root@freescale/$cat/sys/devices/system/cpu/cpu0/cpufreq/scaling_available_governors

串口输出为:

conservativeondemanduserspacepowersaveinteractiveperformance

其中userspace表示用户模式,在此模式下允许其他用户程序调节CPU频率。

2.查看当前CPU支持的频率档位:

root@freescale/$cat/sys/devices/system/cpu/cpu0/cpufreq/scaling_available_frequencies

串口输出为:

198000396000528000

3.设置为用户模式,修改频率为最高:

root@freescale/$echouserspace>/sys/devices/system/cpu/cpu0/cpufreq/scaling_governor

root@freescale/$echo528000>/sys/devices/system/cpu/cpu0/cpufreq/scaling_setspeed

4.查看当前频率:

root@freescale/$cat/sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_cur_freq

串口输出:

528000

上述过程均以FETMX6UL-C为例,FETMX6UL-C的最高频率可设为528000,FETMX6ULL-S的最高频率可设为792000。

其次,将下载好的测试视频分别放入开发板中并播放。

mplayer-fs-vofbdev/run/media/mmcblk0p1/t21.mp4

在播放的过程中对CPU占用率进行查询,可得如下图所示结果:

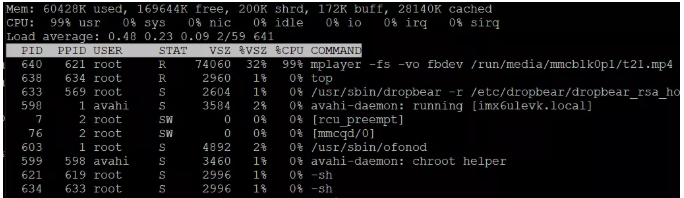

FETMX6UL-C的CPU占用率:

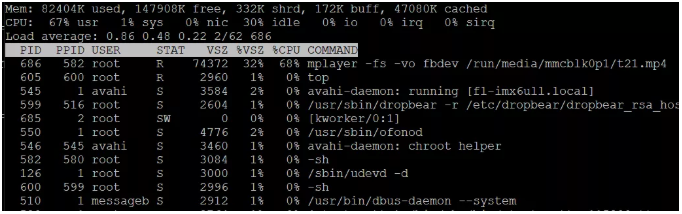

FETMX6ULL-S的CPU占用率:

通过图中数据可知FETMX6UL-C的CPU占用率为:99%,而FETMX6ULL-S的CPU占用率为:68%。

由此可知FETMX6ULL-S的占用率更低,因此能耗更低。

由上述两个测试可得出结论,因FETMX6ULL-S的主频高于FETMX6UL-C,故其性能相较于FETMX6UL-C也更为优异。

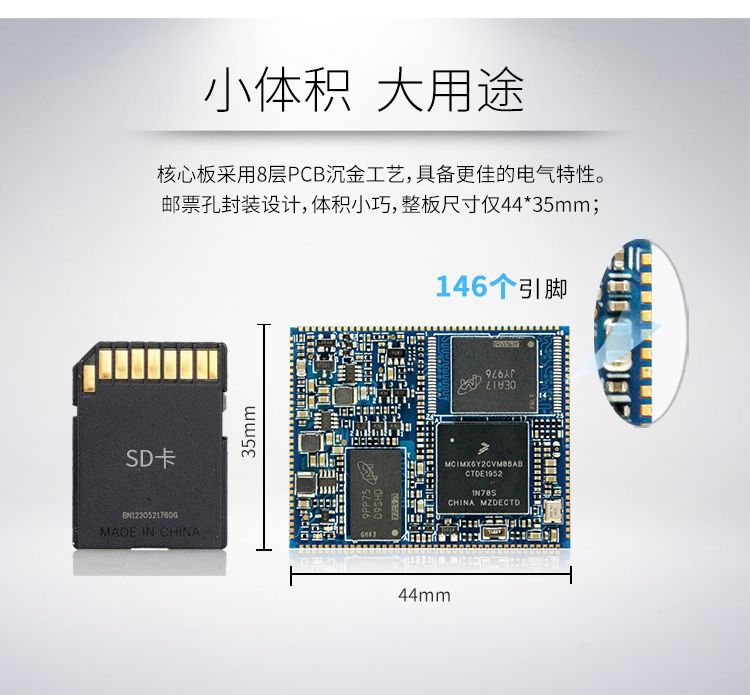

与此同时,FETMX6ULL-S核心板与底板间采用的是邮票孔连接方式,其所占空间更小,节省了更多的空间,降低了成本,也更适合在高盐高湿的环境下使用。

但因为FETMX6ULL-S采用邮票孔设计,核心板与开发板是一体的,故灵活度差于采用板对板连接器设计的FETMX6UL-C系列。
