2022年AMD Zen4处理器会升级到5nm工艺

2020-09-24 14:24 次阅读

去年AMD推出了7nm Zen2架构的锐龙、霄龙处理器,这是首款7nm工艺的x86处理器。不过严格来说它是7nm+14nm混合,现在AMD要加速甩掉14nm工艺了,IO核心也有望使用台积电7nm工艺。

部分网友可能不太了解Zen2的架构设计,这里简单介绍一下:

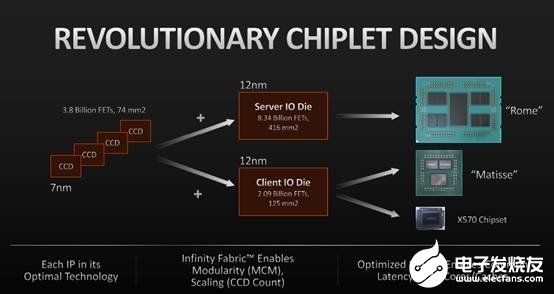

AMD在Zen2上一大创新就是Chiplets小芯片设计,将CPU核心与IO核心分离,其中CPU核心使用的是台积电7nm工艺,IO核心使用的是老朋友Globalfoudries的14/12nm工艺。

使用两种不同架构混搭有多方面原因,首先去年量产的时候,台积电的7nm工艺贵,而产能也紧张,其次是IO单元并不需要太高端的工艺,14/12nm工艺依然可以满足。

加速甩掉14nm工艺 AMD被曝增加台积电7nm工艺订单

但是,一直使用14/12nm工艺制造IO核心也不是办法,毕竟IO核心的面积也不小,桌面版使用的IO核心面积为125mm2,EPYC版的IO核心面积高达416mm2,已经是个大块头了。

随着时间的发展,台积电的7nm产能及价格都会有变化,最新消息称AMD正早加大7nm芯片订单,未来IO核心也会转向7nm工艺,这样做不仅可以减少IO核心的面积,同时也能提高运营效率,不比在两家晶圆厂中来回折腾。

目前这事还没时间表,Zen3这一代应该是不会变了,2022年的Zen4处理器会升级到5nm工艺,倒是适合切换IO核心工艺,毕竟差距也不能太大。
