基于STC8A8K64S4A12单片机设计的数字温度计

电路设计技能 2020-09-24 11:27 次阅读

数字温度计采用进口芯片组装精度高、高稳定性,误差≤0.5%, 内电源、微功耗、不锈钢外壳,防护坚固,美观精致。数字温度计采用进口高精度、低温漂、超低功耗集成电路和宽温型液晶显示器,内置高能量电池连续工作≥5年无需敷设供电电缆,是一种精度高、稳定性好、适用性极强的新型现场温度显示仪。是传统双金属温度计的理想替代产品。

1、基于STC8A8K64S4A12单片机设计的数字温度计

这项工作是基于STC8A8K64S4A12单片机设计的数字温度计,当按下按钮时,它可以通过数字管显示当前环境温度。

1.微控制器芯片STC8A8K64S4A12( C86615 )。封装LQFP-64_10x10x05P

2. 轻 触摸开关 C318884 ,与MOS管协作 C85758到 实现功率控制

3.使用三位数字SMD数字管显示温度,精度为正负1度

4.数字管直接由IO端口驱动,无需额外的驱动器IC

5.使用 C70373 焊接电池座并插入CR2032纽扣电池

6. SMD温度传感器 C177147 ,电压1.7V至5.5V

7.设计一层PCB覆盖层,在中间安装铜柱或一排排针,以保护锂电池和传感器,并露出通常的受力位置以方便按钮

8.纽扣电池的位置应易于更换

方案链接:请点击“阅读原文跳转”

2、基于51单片机 数字温度计温度报警器-简易版系统设计(原理图+程序仿真+论文)

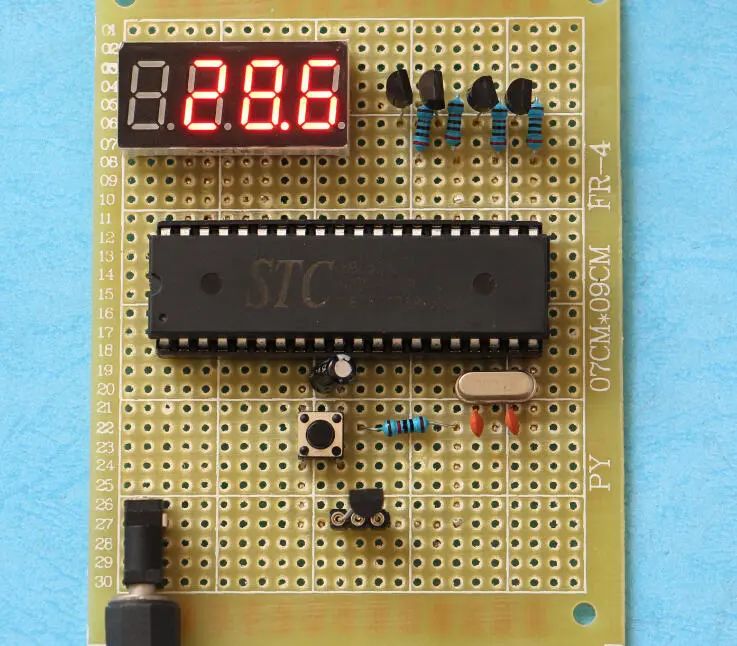

1.研究(设计)内容采用数字式温度传感器为检测器件,进行单点温度检测。用数码管直接显示温度值,微机系统作为数字温度计的控制系统。

(1)检测的温度范围:-55℃~125℃,检测分辨率 0.1℃。

(2)用4位数码管来显示温度值。

2.拟达到目标

设计出来的电子温度计能够精确的测量出温度值,能够显示-55℃~125℃的温度。

3. 拟解决的关键问题及重点、难点

元件的选用:包括主控制器(单片机)、显示数码管、温度传感器等。

主板电路的设计:系统整体硬件电路包括,传感器数据采集电路,温度显示电路,上下限报警调整电路,单片机主板电路等。

方案链接:请点击“阅读原文跳转”

3、基于51单片机及DS18B20温度传感器的数字温度计电路方案设计

该文件为基于51单片机及DS18B20温度传感器的数字温度计电路方案,文件包含仿真及仿真程序。

实物元件器件清单及实物程序,还有设计说明文档

方案链接:请点击“阅读原文跳转”

4、AVR16单片机数字温度计温度检测阈值报警2(原理图+源码+pcb+参考文档)

产品功能描述:

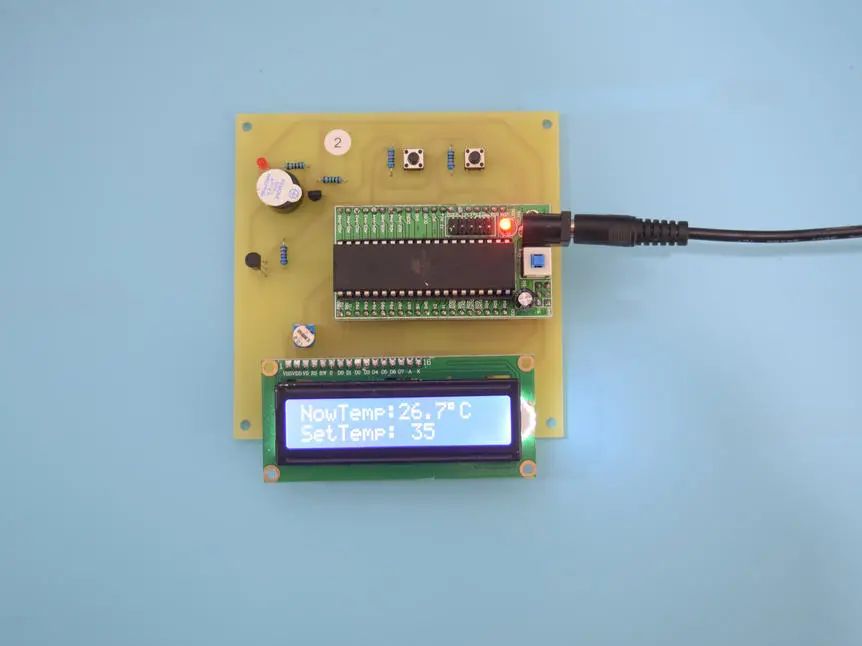

本系统由单片机核心、DS18B20传感、LCD1602液晶显示、按键控制、蜂鸣器及电源组成。

1、按键说明:减键、加键。

2、具体功能:液晶第一行显示温度当前的温度,第二行显示设置的报警温度。可设置温度报警值。当检测的温度值超过设定的阀值时,发出声光报警。

原文标题:单片机入门之路,8个优选数字温度计设计方案

文章出处:【微信号:cirmall,微信公众号:电路设计技能】欢迎添加关注!文章转载请注明出处。
