Credo推出5款低功耗光通信DSP芯片,助力5G基站和数据中心建设降低成本

Carol Li 2020-09-09 16:35 次阅读

2020年9月8日,Credo在深圳举办新品发布会,隆重向外界推出5款光通信DSP芯片。分别是Seagull 50、Dove100、Dove150、Dove200和Dove400。

Seagull 50芯片是一款专供于5G无线通信网络中前传/中传光模块的高性能光通信数字信号处理器(DSP)。Dove系列包括四款新品:Dove100、Dove150、Dove200及Dove400光通信DSP,专为下一代100G/200G/400G数据中心网络平台打造。

图:从右到左依次是Seagull50、Dove100、Dove150、Dove200、Dove400

Credo:全球领先的中国半导体芯片设计公司

Credo成立于2008年,是一家全球领先的半导体芯片设计公司,在上海、硅谷、香港、新竹和武汉均设有分支机构。2015年成立默升科技(上海),为Credo的全球研发中心,2018年成立芯境科技,便为国内客户提供更及时周到的售前与售后服务,以支持中国系统厂商在相关领域内的创新。

在发布会现场,首席运营官特别助理、资本市场部总经理陈冉谈到,Credo从成立到2014年,一直默默坚持研发Serdes,从2015年开始,公司逐渐将新近的技术和卓越性能的芯片推向市场,经过几年的发展,Credo已经拥有全球最大最全的Serdes IP以及全球最全的Serdes IP客户群。

陈冉介绍道,在公司管理团队及前期积累的技术和客户群的基础上,经过5年的研发和打磨,Credo 28nm线卡芯片出货量已经超过200万颗,并且公司还推出了MACsec芯片,支持中国的国家标准。

图:Credo从2008年成立至今的发展历程

Credo致力于为互联网、云计算、大数据、5G、人工智能等领域,可提供了高性能、低成本、低功耗、极富创新的超高速单通道112G/56G/28G连接商业解决方案。公司主要产品及服务包括OpticalDSP、LinecardIC、AEC(有源电缆)、IP;服务的客户及产业合作伙伴包括但不限于国内外一流交换芯片、交换机、通讯设备、测试仪表、光模块、超级计算等厂商。

凭借多年的技术积累,Credo成为全球屈指可数能在28nm/16nm/12nm/7nm全部工艺基础上实现400G/800G连接商业解决方案的公司,产品满足客户对成本、功耗、性能、上市时间、产能等多方位要求。

Credo是OCP成员企业,参与IEEE、OIF等标准的制定,也是HiWire全球产业联盟发起人。HiWire全球产业联盟是支持HiWire AEC(有源电缆)应用与发展的非营利组织,旨在促进高质量、可兼容的HiWire有源电缆AEC设备开发,建立HiWireAEC从研发、生产、测试到使用的行业生态系统,提高公众认知并激发终端用户对HiWireAEC使用需求。

据陈冉介绍,Credo已于2020年年初完成D轮1亿美元融资,领投方为华登国际、中金资本及Black Rock。

Seagull50:助力5G无线通信网络建设,实现高效前传/中传连接方案

目前我国还处于5G商用初期,未来3年将会是国内5G的建设高峰期,由于国外在5G建设上落后于国内,预计未来5-8年将会是全球5G建设高峰期。

在发布会上,默升科技销售副总裁杨学贤谈到,5G将需要更大的传输容量和更快的传输速率支持,光器件模块需要进行相应升级从而带来海量光器件需求。

另外5G建设期间每年有几千亿元级的资本支出,基站后期的维护和使用成本也是运营商重要开始,其中电费是核心部分,在总运营费用中占比将近20%,因此提高设备性能、降低5G设备成本及功耗是业界面临的重大挑战。

可见低成本是5G产业链的主要诉求之一,光电芯片制约光模块成本下降,因此5G网络运营商需要低功耗器件来持续降低运营成本。

Credo新推出的Seagull 50芯片就具备业界领先功耗,可实现SFP56模块1.5W的功耗目标,可实现QSFP28模块2W的功耗目标。

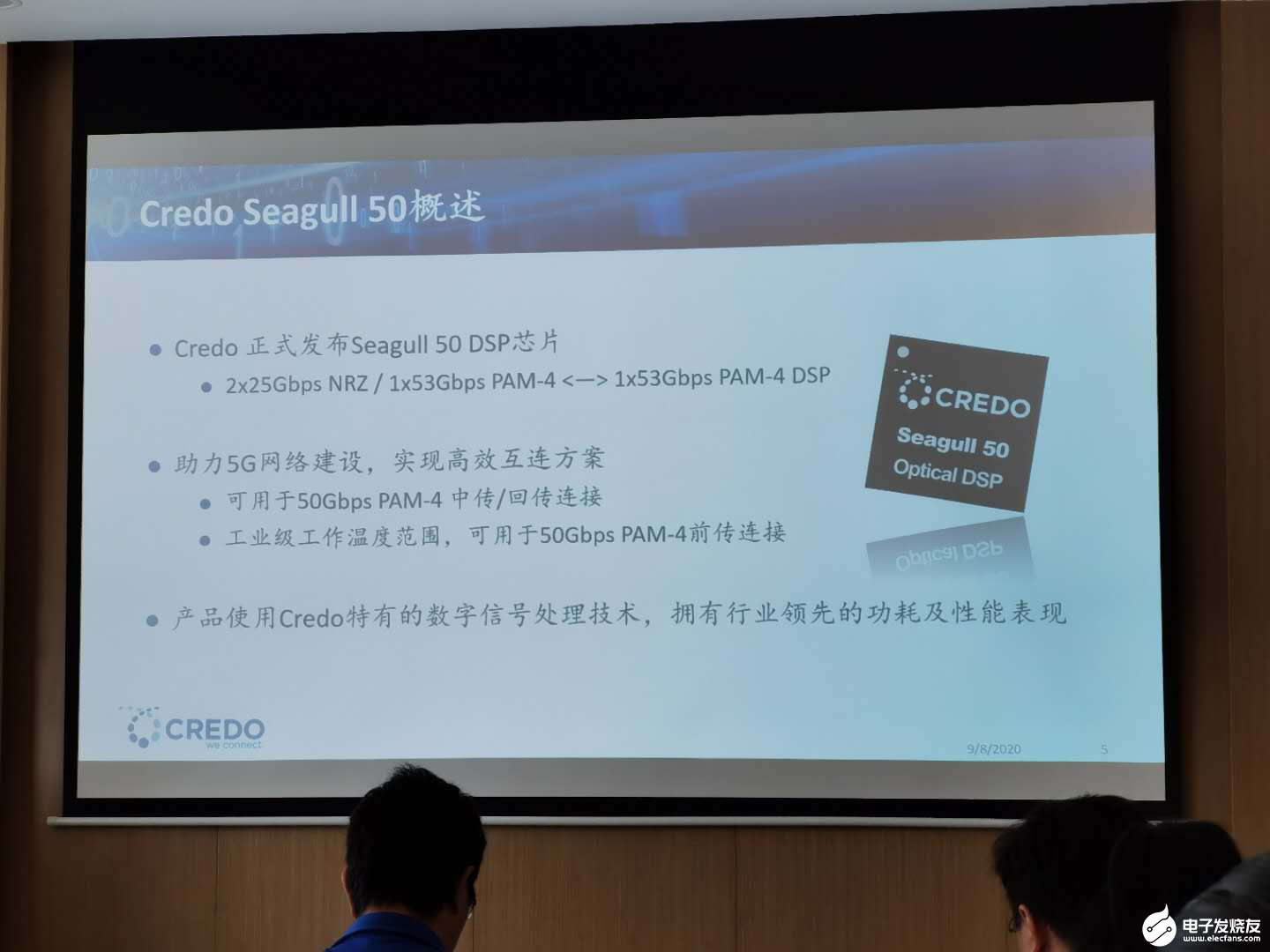

据杨学贤介绍,Seagull 50芯片是一款专供于5G无线通信网络中前传/中传光模块的高性能光通信数字信号处理器(DSP),可以满足移动网络不断攀升的带宽需求,支持长距离传输及工业级工作温度范围。

CredoSeagull50可配置为两种工作模式:2x25G<—>1x50G及1x50G<—>1x50G,该产品采用Credo独特设计架构,最大程度减小芯片尺寸,并使用主流工艺制程以降低产品成本。

Credo架构副总裁钱浩立表示:“Credo Seagull 50高性能DSP是5G无线通信网络的理想之选,该产品是Credo专为5G下一代前传和中传网络而打造。”

650 Group创始人兼技术分析师Chris DePuy表示:“在5G网络中,无线接入网(RAN)架构有了很大改变,这使得5G网络需要更多高带宽的前传和中传连接。5G时代大量的新增网络连接,需要能够以50G速率传输数公里的新一代大容量传输系统作为支撑。”

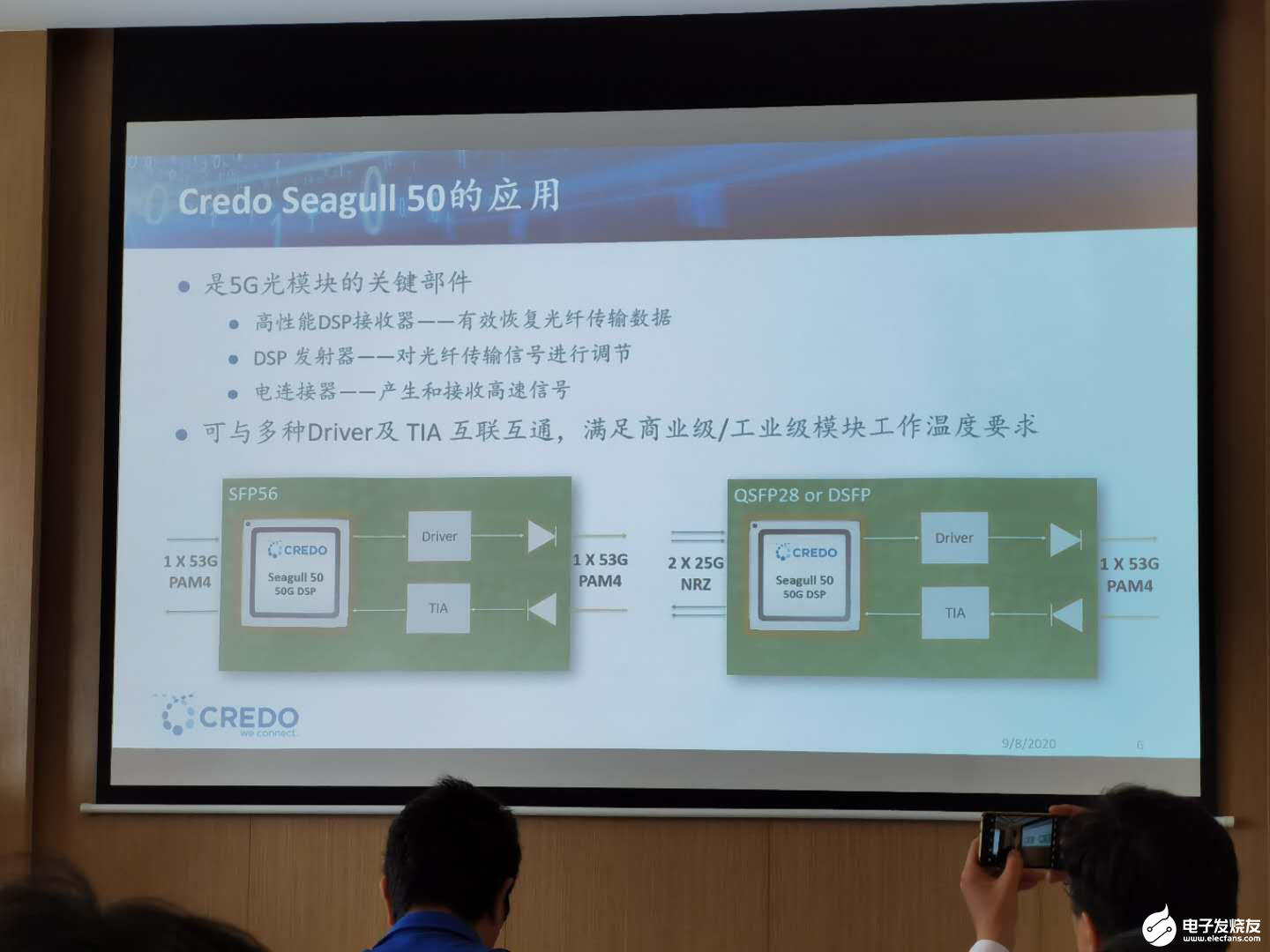

CredoSeagull 50(产品编号:CFD10101)是一款多功能全双工产品,具有行业领先的低功耗性能,可用于下一代支持基于PAM4调制的50Gbps SR/DR/FR/LR/ER多种传输距离下的QSFP28,DSFP及SFP56可插拔光模块。Seagull 50可在-40℃至+85℃的工业级温度范围内工作,非常适合在数据中心和5G无线/eCPRI前传、中传和回传应用中使用。

Seagull 50是一款具有两种模式的光通信DSP,可用作Gearbox或Retimer。在Gearbox模式下,芯片配置为:设备侧双通道24.33-25.78GbpsNRZ到线路侧单通道50.135-53.125Gbps PAM4;在Retimer模式下,配置为:单通道50.135-53.125Gbps PAM4到单通道50.135-53.125Gbps PAM4。

Seagull 50采用了Credo领先的数字信号处理(DSP)技术和均衡技术。在保持高性能的同时,低成本是需要广泛部署的5G网络对光模块的主要诉求之一,因此作为光模块中关键组件的DSP需要实现成本相宜,进而推动DML激光器的广泛使用,最终可以加速那些还未成熟的光器件的发展。这种设计导向还要支持作为前传刚需的工业级工作温度范围,以及中传/回传中更长的传输距离。DSP可以通过补偿由光器件、温变和光纤原因造成的光损伤及非线性效应来提供高性能、稳定可靠的光通信解决方案。

Dove系列光通信DSP:专为下一代数据中心打造

5G推动全球数据量指数级增长,数据量的暴增对网络提了挑战,据思科预测,2020年全球经IDC处理的数据流量占全球产生流量的比例为99.35%,流量的暴增迫使数据中心规模不断升级,带宽不断提升。

杨学贤谈到,数据中心推动光模块升级,比如机柜内部的服务器和TOR交换机互联,以10G、20G为主,正在向50G/100G过渡;数据中心同一机房内leaf到Spine交换机的互联,以40G、100G,正在向200G/400G过渡;数据中心楼宇之间的交换机或路由器的互联,以100G为主,向400G过渡;多个数据中心的互联,以100G为主,向400G过渡。

而电力成本是IDC运营成本占比最高的部分,大约占公司运维成本的60%,光模块功耗过高会增加数据中心的制冷成本,可见无论是上文提到的5G基站,还是数据中心,都需要用到低功耗光电芯片,从而来降低成本。

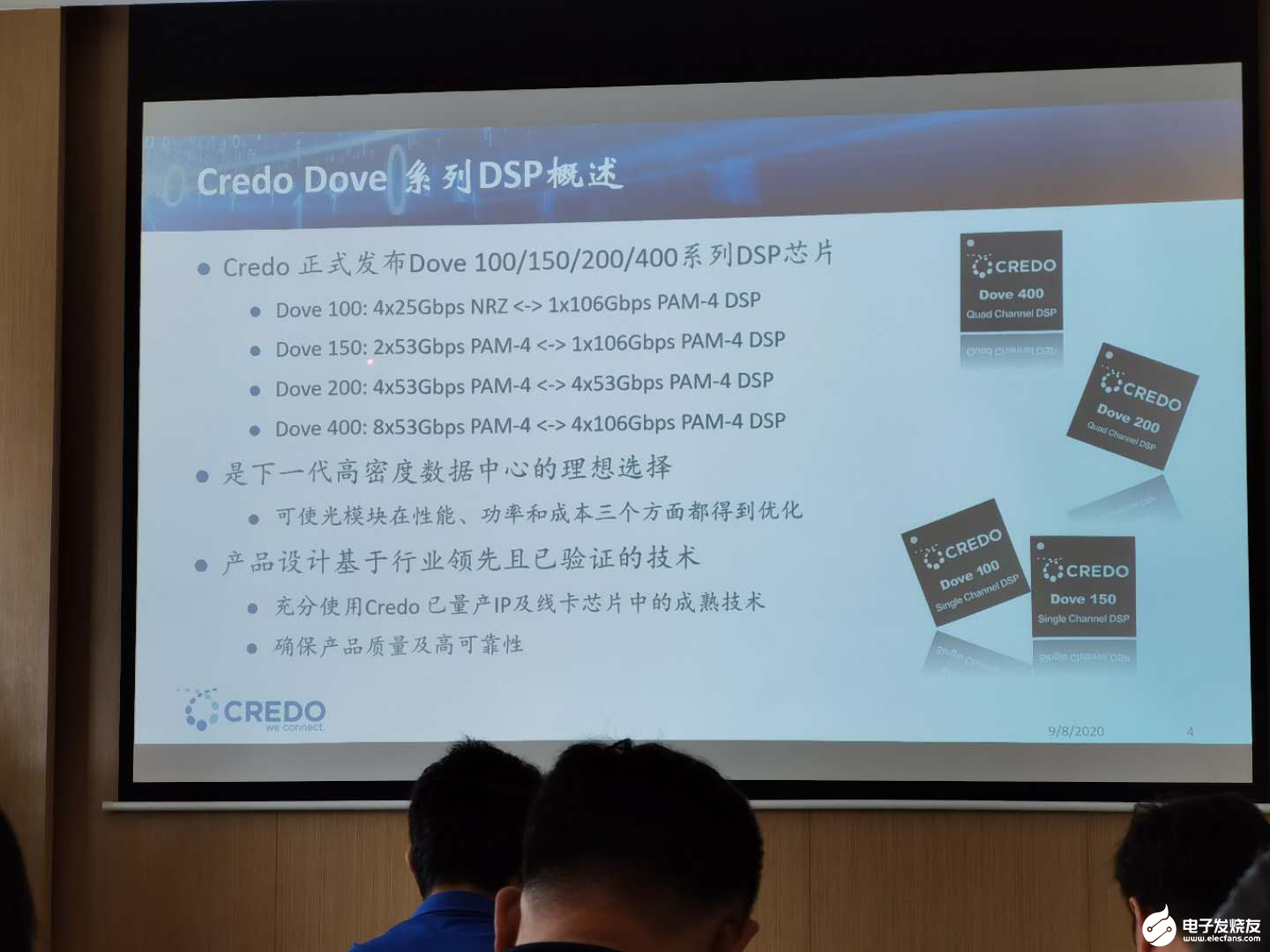

Credo推出的新一代Dove系列低功耗PAM4高速光通信数字信号处理器(DSP),可以满足用户对光模块低功耗的需求,可实现200 GSR4/FR4模块小于3.5W。此次发布的Dove系列包括四款新品:Dove100、Dove150、Dove200及Dove400光通信DSP,专为下一代100G/200G/400G数据中心网络平台打造。

据杨学贤介绍,Credo独特的PAM4 DSP架构可最大程度减小芯片尺寸,产品使用主流工艺制成,可为下一代光模块提供最佳的性能、成本与功耗:使用Credo Dove系列PAM4高速光通信DSP来设计的可插拔光模块,只需较低的成本便可拥有行业领先的性能及超低功耗。

Credo架构副总裁钱浩立表示:“云平台的运营商们亟需能够在扩展带宽同时又保持低功耗与低成本的解决方案。Credo很荣幸能在解决这一问题上做出贡献,使得光模块能够满足下一代数据中心带宽扩展的需求。”

650 Group的创始人兼技术分析师AlanWeckel表示:”100/200/400G现已占数据中心网络连接市场50%以上的份额,并将在未来保持持续增长的态势,成为数据中心主流速率。云平台的运营商正在部署更高密度的100G网络拓扑结构,并已经开始为部署200G和400G网络而投资,以适应不断增长的网络带宽需求。随着网络速率的不断提升,网络的功耗密度和可扩展性已成为光模块及交换机设计中必不可少的标准之一。”

此外,Dove200和Dove400产品的每条信道(lane)都配有独立锁相环(PLL),支持分接(breakout)配置。

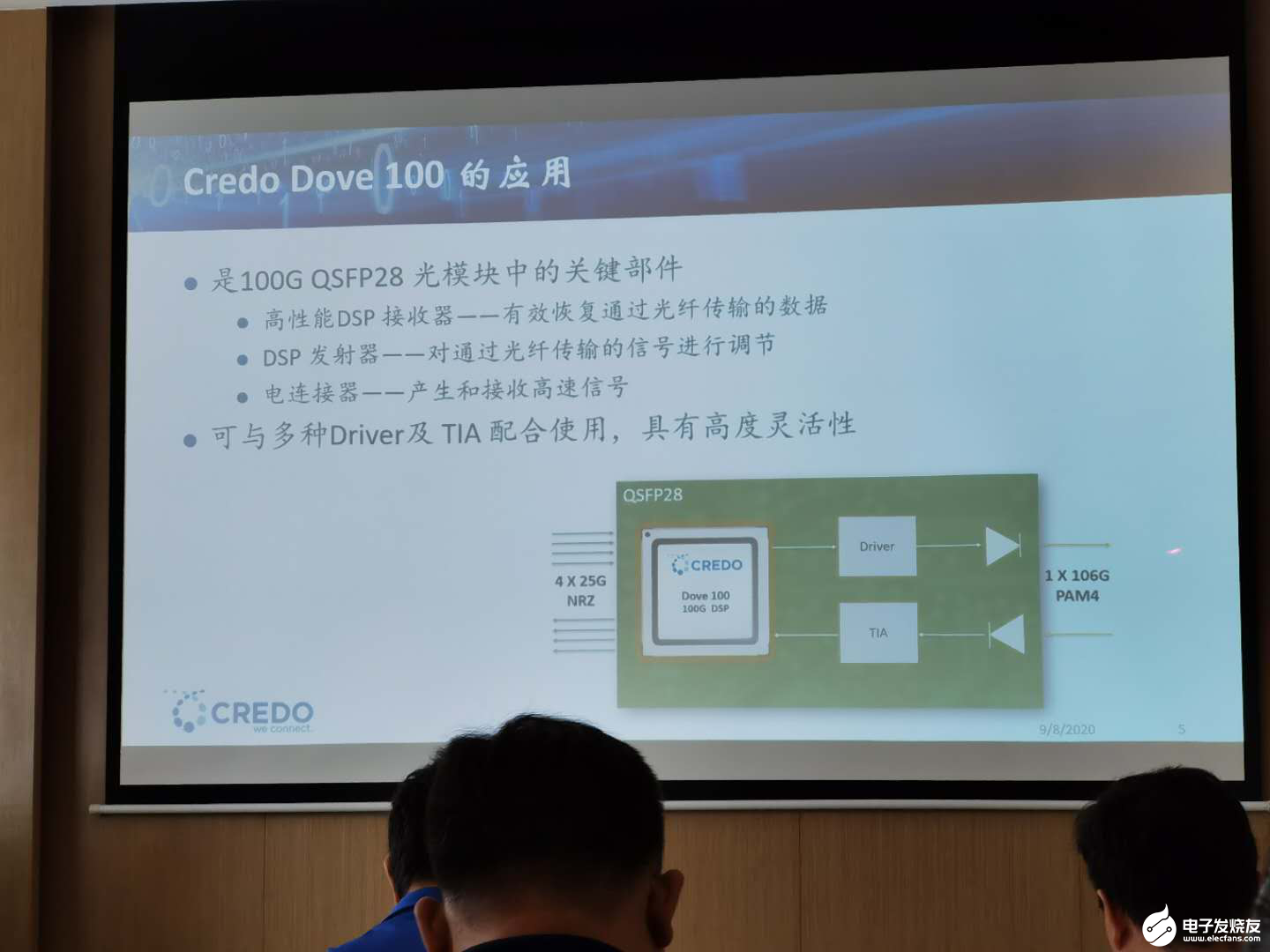

Dove100(产品代码:CFD30101),用于下一代高性能100Gbps DR/FR/LRQSFP28光模块。可将设备侧接收的四通道25.78125Gbps NRZ信号,聚合为单通道106.25Gbps PAM4传送至光侧。

Dove150(产品代码:CFD30501),用于低功耗、高性能的100Gbps DR/FR/LRQSFP-56光模块。可将设备侧接收的二通道53.125Gbps PAM-4信号,聚合为以单道106.25Gbps PAM4信号传送至光侧。

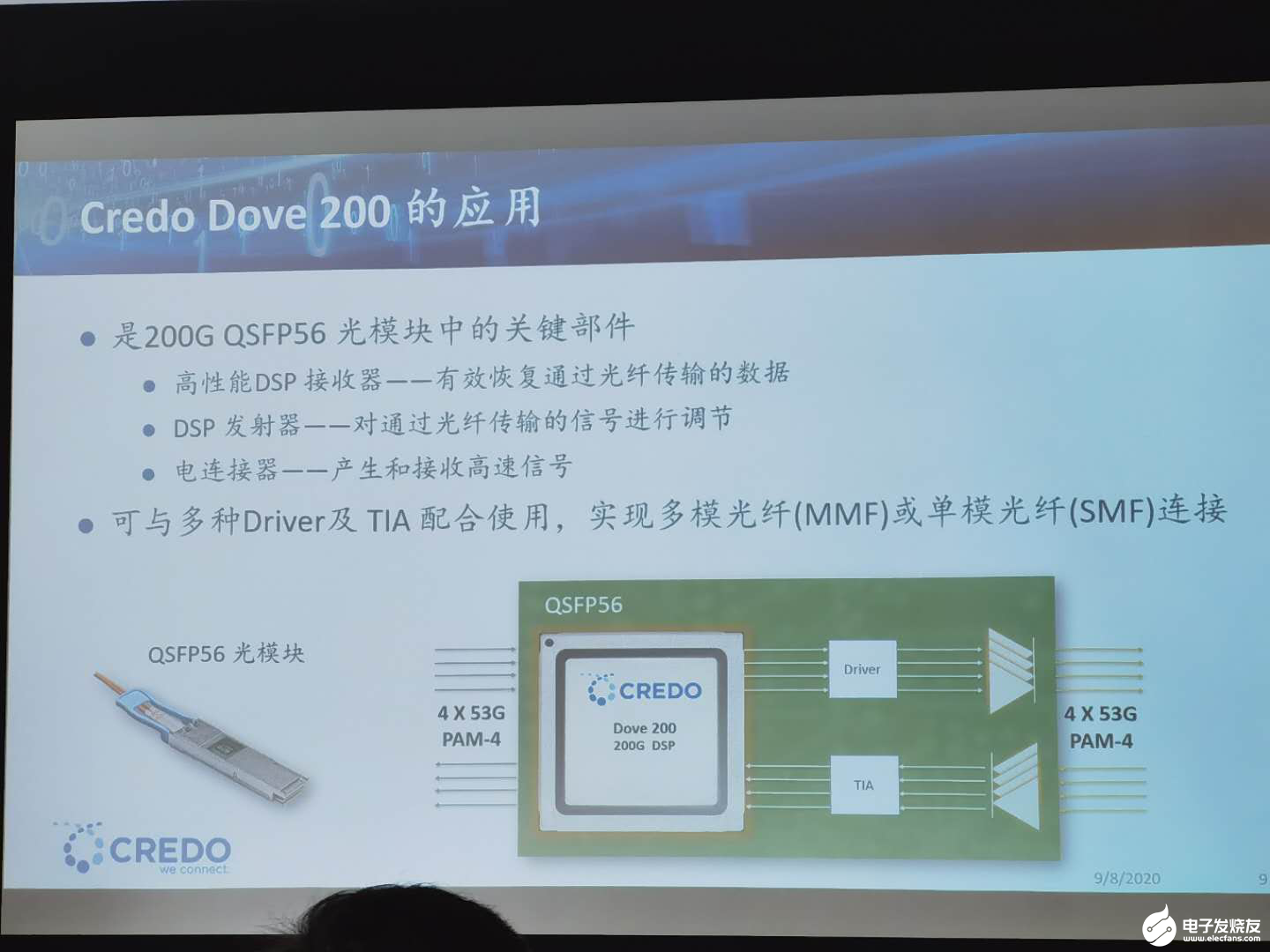

Dove200(产品代码:CFD50501),无需配备Gearbox或FEC转换即可实现无缝互连架构,帮助数据中心使用具有50G PAM4连接的交换机进行扩展。支持IEEE802.3 200GBASE-SR4/DR4/FR4/LR4及400GBASE-SR8规范。起中继功能,将设备侧接收的四通道53.125Gbps PAM4信号以四通道53.125Gbps PAM4信号传送至光侧。

Dove400(产品代码:CFD60501),用于低功耗、高性能的400Gbps DR4/FR4/LR4OSFP和QSFP-DD光模块。可将设备侧接收的八通道53.125Gbps PAM-4信号,以四通道106.25Gbps PAM4信号传送至光侧。
