西部数据新款数据存储解决方案助力企业实现到NVMe的过渡

2020-07-07 16:33 次阅读

西部数据公司拥有完整的企业级数据存储解决方案,6月29日,西部数据最新推出了基于Ultrastar NVMe SSD设计的新款数据存储解决方案,并由NVMe-oF提供强化支持,为下一代数据基础架构奠定根基。

·大规模数据中心对于SSD的需求强劲

随着数字化、信息化的快速发展,我们的世界正在全面由0和1来构建,现在人类一年所创造的数据总量都几乎相当过去人类历史中产生数据的总和。根据IDC预测,2023年人类产生的数据总量将会超过100个ZB。

数据中心作为科技创新和技术应用的载体,不仅在我们的工作、健康和生活方面扮演着越来越重要的角色,也支撑着云计算、大数据、人工智能、工业互联网等新技术、新应用的快速发展和落地,成为全球经济的驱动引擎。

海量的数据增长对全球云计算和数据中心的容量带来了前所未有的压力,数据中心的存储量也呈现爆发式增长,应用负载变得更有特征化,通用的存储架构已经不满足现代数据中心的需求,存储介质和存储密度都面临巨大的挑战。

首当其冲的问题就是HDD在大数据和SSD在快数据方面的作用。大数据和快数据打破了传统基础设施和系统架构的边界,已经存在了几十年的“通用”技术和架构正在达到其可伸缩性、性能和效率的极限。目前数据中心主要针对大数据,因此使用的存储介质以HDD为主,但随着快数据的不断发展,SSD每年都以很快的速率增长。从2016年起出现首个全闪存数据中心开始,基于PCIe SSD构建的存储平台逐渐增多,企业级SSD在下一代数据中心的建设中成为重要基石。

对于要求“事事在线,时时在线”的数字化供应商,尤其是云基础架构服务商(CSP)来说,配套的数据存储解决方案必须要满足这样的需求。另外,像双端口这样的创新技术,也为全闪存数据中心的设计带来了新的思路。双端口技术在一个磁盘控制器出现故障时候,由另一个控制器接手,提高了SSD安全性的同时还可以增强读写性能,继而实现多块NVMe SSD组建RAID阵列的存储结构。

·基于Ultrastar DC SN840 NVMe SSD的数据存储解决方案

作为世界级存储巨头,西部数据公司拥有完整的行业解决方案,凭借从NAND闪存到存储平台的创新设计和集成能力,西部数据不断创新,提高数据基础架构效率和生产力并且具有更低TCO(总拥有成本)的产品。

其数据中心产品组合中包括丰富的NVMe SSD解决方案,包括Ultrastar SSDs、OpenFlex NVMe-oF开放式可组合基础架构、RapidFlex NVMe-oF控制器等。西部数据还积极倡导基于开源标准的“分区存储计划”(Zoned Storage),希望借助SMR HDD和ZNS SSDs的协同增效作用来助力数据中心实现高效扩展。

6月29日,西部数据宣布推出围绕Ultrastar NVMe SSD设计的新款数据存储解决方案,并由NVMe-oF提供强化支持,为下一代数据基础架构奠定根基。新款双端口高性能Ultrastar DC SN840 NVMe SSD和RapidFlex NVMe-oF控制器皆为可各自独立的解决方案,而二者结合则可以构建成一个新型共享存储JBOF(固态硬盘簇)机箱“OpenFlex Data24 NVMe-oF 存储平台“,通过低延迟以太网光纤网络将NVMe的价值延伸至多个主机。

西部数据新款数据存储解决方案助力企业实现到NVMe的过渡

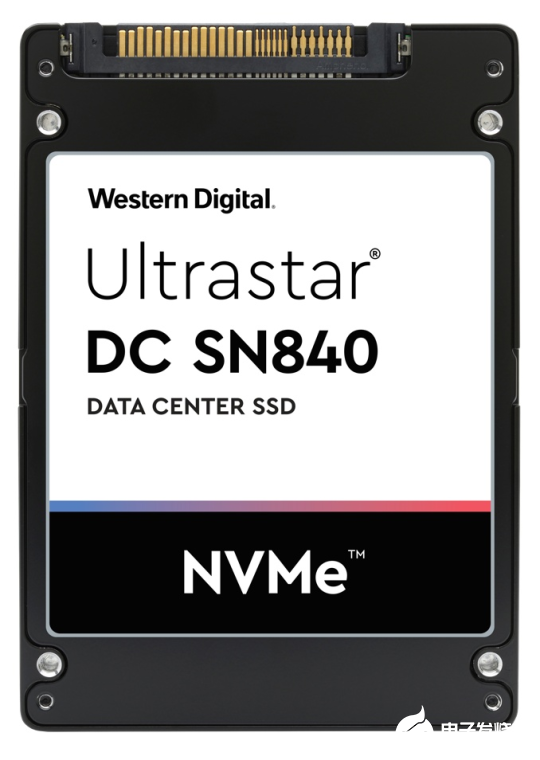

西部数据Ultrastar DC SN840 NVMe SSD

西部数据Ultrastar DC SN840 NVMe SSD垂直整合了96层BiCS4 3D TLC NAND技术、固件以及NVMe控制器。并可提供高达780K/250K的随机读/写IOPS和高达15.36TB的容量,并且提供全套的企业级功能支持,包括1和3 DW/D耐久性级别、双端口、全面的功率损耗防护和TCG加密。

值得一提的是,虽然基于NVMe闪存的存储系统可为DAS、SAN和NAS带来显著的性能提升,但传统的数据中心基础架构可能会成为NVMe SSD发挥全部潜力的掣肘,进而导致宝贵的存储资源无法得到充分利用、低效率的数据孤岛现象以及运营成本十分昂贵等问题。

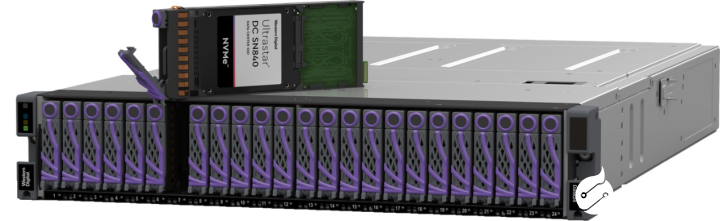

西部数据OpenFlex Data24 NVMe-oF存储平台

西部数据同步推出了OpenFlex Data24 NVMe-oF存储平台来解决这个问题。OpenFlex Data24可在紧凑的2U机箱中配置24个热插拔Ultrastar DC SN840 NVMe SSD,提供高达368TB的共享存储容量,并且可以允许多台主机通过低延迟以太网结构共享Ultrastar NVMe SSD的全部带宽,就像它们从本地连接到x86服务器中的PCIe总线一样,从而助力企业应对挑战。

这给数据中心运营商带来更高的灵活性,帮助他们通过扩容以及更高效地利用解耦闪存来满足苛刻工作负载的更高性能需求,是服务器存储扩展及横向扩展软件定义存储(SDS)环境的理想选择。OpenFlex Data24也可与OpenFlex F系列产品完全兼容,OpenFlex F系列是目前业内唯一的开放式可组合解耦基础架构(CDI)解决方案。

目前,西部数据已经与腾讯与达成合作,携手对基于Ultrastar DC SN840 NVMe SSD部署的数据存储解决方案进行验证。若部署西部数据新款的解决方案,将可以帮助腾讯云升级其云计算平台,为计算、大数据挖掘、交易、数据库和分析服务提供低延时、更高效率的数据服务,改善在网络游戏、数字支付、即时消息服务、电子商务和流媒体等领域的客户体验。与当前的西部数据SATA SSD产品相比,NVMe SSD的吞吐量提高了高达5倍,而且响应时间更短。

作为一个具有行业领先视角的前瞻性解决方案,西部数据Ultrastar DC SN840 NVMe SSD尤其适合主要面向运行关键任务工作负载并且需要高性能和低延迟的云计算服务器。新款数据存储解决方案进一步丰富了西部数据的数据中心产品组合,帮助用户过渡到更高效率的NVMe SSD和更优质的共享存储架构,从而满足高性能应用和工作负载不断变化的存储需求。

越来越多的数据中心都需要更先进的、适应时代发展的存储基础架构,作为数据基础架构的领先提供商,西部数据始终秉持创新初心,持续推出优化的总拥有成本(TCO),更高数据基础架构效率和生产力的产品,帮助企业构建下一代数据中心,以支持大规模的关键业务应用和带宽密集型工作负载。依托于西部数据在NAND闪存、企业级HDD和支持技术方面的领先优势,西部数据可以更好的助力企业实现到NVMe的过渡,利用其数据存储资源来创造更多价值。

最后西部数据公司高级副总裁兼中国及亚太区总经理Steven Craig更表示:“我们正身处前所未见的全新的云时代——数据驱动一切。如今的数据市场,不仅规模庞大、且日趋复杂完善,还蕴含着无限的可能性。我们的数据中心存储解决方案是承载世界上许多重要的数据基础架构的基石。我们很高兴与领先的云服务商进一步合作,部署西部数据的新款旗舰产品Ultrastar DC SN840 NVMe SSD。我们将助力客户从数据中获得更高的价值。”
