安培计算发布Altra系列处理器,基于台积电7nm工艺制造

2020-06-24 11:05 次阅读

ARM架构如今红得发紫,不但在移动领域绝对统治,还在数据中心、云服务、高性能计算领域高歌猛进,不少厂商都发布了多核心、高频率的ARM处理器,当今世界第一超算新贵也是ARM架构,就连苹果都在用ARM架构自研芯片。今天,Ampere Computing(安培计算)发布了自己的第一代Altra系列处理器,主要面向大型云服务商,号称业界首款80核心原生云处理器家族,年底还会冲到128个核心。

安培计算发布Altra系列处理器,基于台积电7nm工艺制造

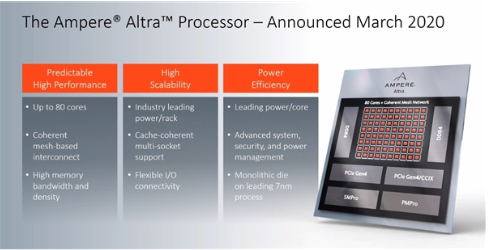

Ampere Altra处理器基于ARM Neoverse N1企业级内核架构,四发射超标量乱序执行,支持ARM v8.2指令集,并借鉴了ARM v8.3、v8.5的部分特性,具备两个SIMD 128位单元,支持FP16浮点、INT整数运算,台积电7nm工艺制造。

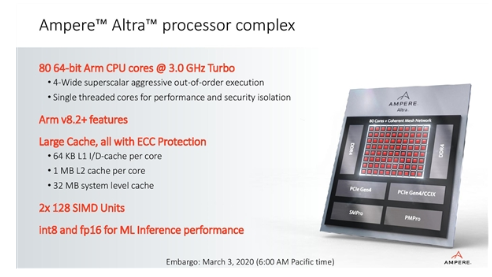

所有核心通过Mesh网格网络串联在一起,每个核心具备64KB一级指令缓存、64KB一级数据缓存、1MB二级缓存,所有核心共享32MB三级缓存,而且各级缓存都支持ECC。

内存支持八通道DDR4-3200 ECC,每通道最多两条,总计单路最多16条,最大容量4TB。

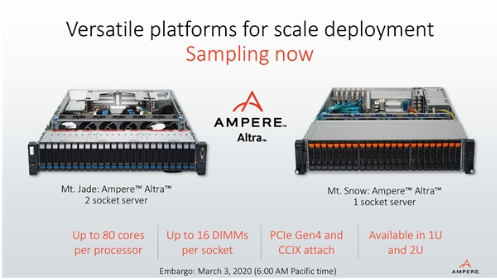

它支持单路或双路并行,每颗提供128条PCIe 4.0总线,其中32条用于彼此互连、96条对外,双路就可以提供192条PCIe 4.0。

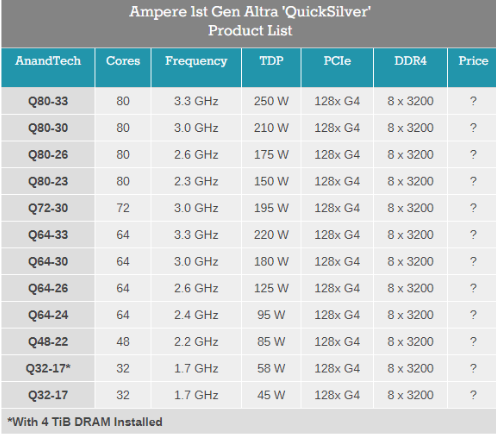

Altra系列提供了多达11款型号,型号命名堪称行业楷模,代号加核心数加频率,简单明了,比如旗舰级的“Q80-33”就是80核心(80线程)、3.3GHz,热设计功耗250W——Q对应代号“QuickSilver”(漫威人物快银)。

另外三款80核心分别为3.0GHz/210W、2.6GHz/175W、2.3GHz/150W,还有一款72核心、四款64核心、一款48核心、一款32核心,热设计功耗最低45W——32核心如果装满4TB内存热设计功耗会升至58W。

接下来,Ampere将推出加强版的Altra Max系列,代号“Mystique”(漫威人物魔形女),新的芯片设计,仍然是网格网络,最多核心数达到128个,内存、PCIe等规格不变,第四季度出样,明年年中量产。

面向未来,Ampere还在设计全新的第二代“Siryn”(漫威人物音波女),制造工艺升级5nm,核心数量已经确定(未公布),有望支持DDR5、PCIe 5.0,测试芯片已完成流片,预计明年底出样。
