5月18日下午,联发科正式发布了定位主流市场的全新5G SoC处理器“天玑820”,这也是继天玑1000、天玑1000L、天玑1000+、天玑800之后,联发科的第五款5G SoC,产品规模在业内遥遥领先。

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

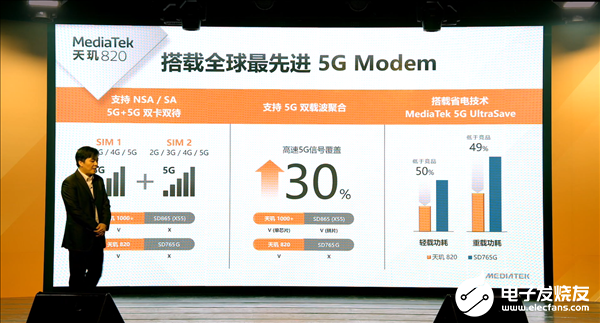

天玑820延续了天玑1000系列的先进5G技术,集成领先的5G基带,可完整支持5G NSA/SA双模组网,5G双载波聚合技术可将5G信号覆盖范围增加30%,并且全球独家支持5G+5G双卡双待。

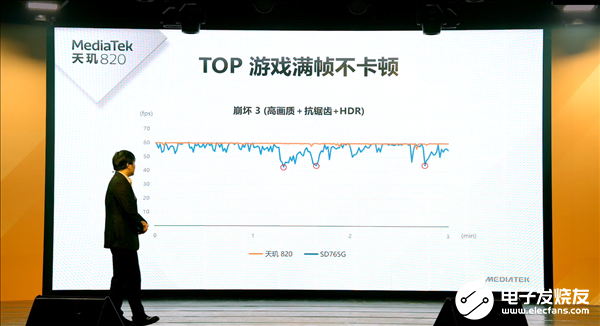

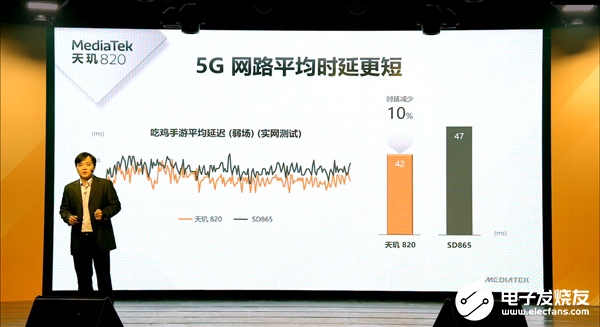

按照官方数据,在5G实网测试中,天玑820 5G上下行速率远超同级产品,甚至优于旗舰级竞品,而且游戏平均时延最低,吃鸡手游平均延迟可比竞品低10%左右。

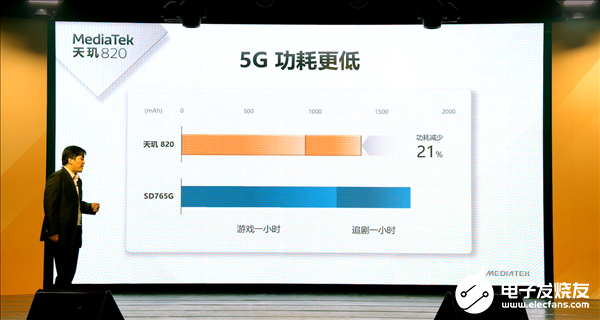

同时,天玑820搭载联发科独家的5G UltraSave省电技术,可以将5G功耗降低最多达50%,而且比竞品低21%,号称全球最低,可带来更持久的5G续航。

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

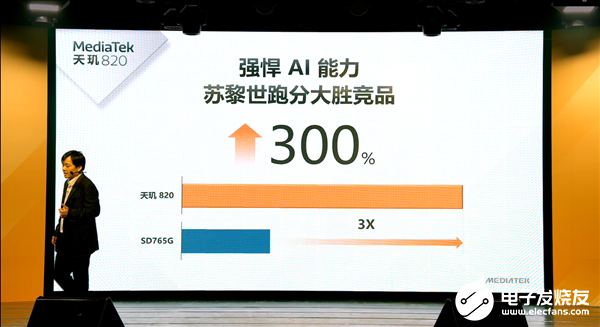

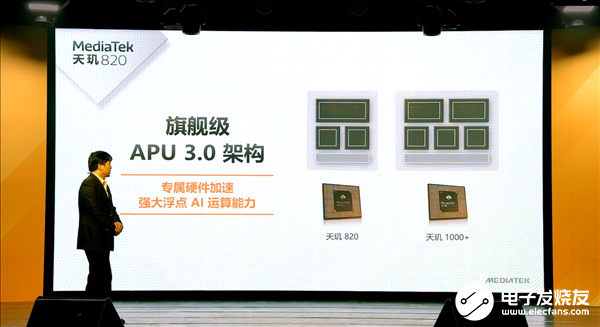

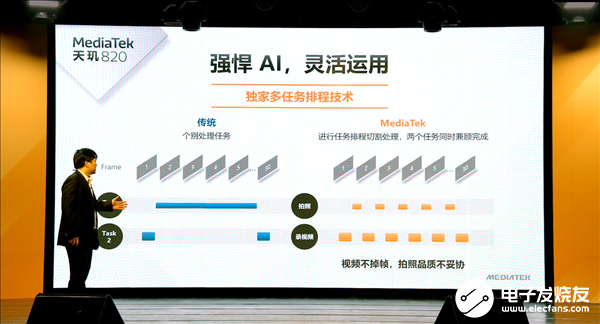

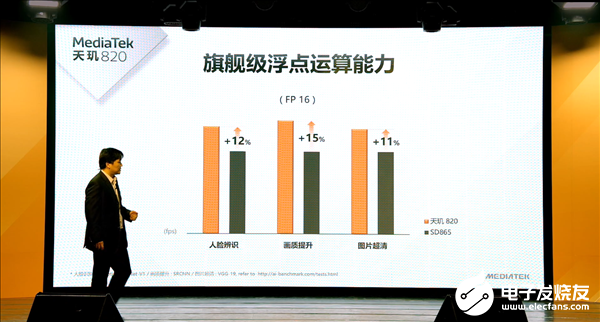

天玑820还集成了独立的AI处理器APU 3.0,通过专属硬件加速,浮点运算能力比竞品高11-15%,并灵活运用联发科独家的多任务排程技术,对任务排程进行切割处理,可同时兼顾完成两个任务。

此外,APU 3.0还支持丰富的AI视频增强功能,比如AI识别(快速识别人脸/场景/物体)、AI模糊消除(实时切割去模糊)、AI视频超清(小视频提升至全高清画质)。

联发正式发布科天玑820:主流最强5G、普及旗舰大核CPU

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

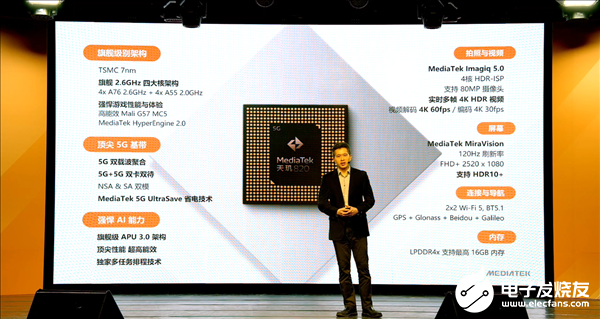

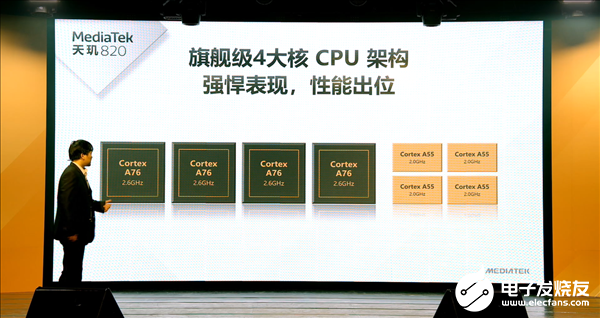

性能方面,天玑820采用台积电7nm工艺制造,集成八核心CPU,包括四个大核A76 2.6GHz、四个小核A55 2.0GHz,率先将旗舰级的四大核架构引入主流平台,号称多核性能比同级产品高出37%,同时搭配Mali-G57 MC5 GPU图形核心,频率达900MHz,并支持HyperEngine 2.0游戏增强引擎。

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

此外,天玑820支持Imagiq 5.0图像处理技术,采用四核心HDR ISP,最高支持8000万像素多摄像头组合,可拍摄多帧4K HDR视频,还搭载独家MiraVision画质引擎,最高支持120Hz屏幕刷新率,支持HDR10+。

Redmi 10X手机将会首发搭载天玑820,近期上市。

联发科无线通信事业部副总经理李彦辑博士表示:“联发科目前已推出旗舰级5G SoC天玑1000系列,以及面向中高端5G手机市场的天玑800系列。天玑820隶属于天玑800系列,拥有旗舰级的架构设计和卓越性能,综合表现堪称同级最强,将快速进入市场助力5G普及,为更多消费者带来强劲的5G性能与体验。”

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

联发科推出全新5G SoC处理器天玑820,独家支持5G+5G双卡双待

责任编辑:gt
