雷神记忆魔人Gaming DDR4 RGB内存评测,满足消费者各项极致需求

2020-05-15 15:12 次阅读

近年来,DIY硬件逐渐摆脱固有的刻板印象,慢慢成为“高端玩家”才能消受的大玩具。伴随着地位的变迁,玩家在不断追求更高性能之余,也对产品的颜值提出了更高的期望。

5月11日,青岛雷神科技正式推出旗下新款内存条产品:雷神记忆魔人Gaming DDR4 RGB内存。根据官方资料介绍,该内存采用高速DDR4颗粒,较上一代DDR4相比主频从2666MHz提升至3200MHz,性能再一次得到提升,运行表现较之上一代产品更为优异。

打开腾讯新闻,看更多高清图片此外,官方还宣布,雷神记忆魔人Gaming DDR4 RGB内存工作电压由1.5V降至1.35V,降低了内存正常运行时的耗电量,进而使系统环境时常保持低温状态,运行状态更加稳定可靠。

提起雷神,我们首先想到的便是该品牌的笔记本产品及电竞周边产品,似乎作为DIY硬件的内存条产品在消费者的视野中出现的次数不是很多,但早前发布的雷神Gaming DDR4笔记本高性能内存条却给消费者留下不俗的产品印象,同时也斩获了良好的市场口碑。

打开腾讯新闻,看更多高清图片本次全新发售的雷神记忆魔人Gaming DDR4 RGB的外包装设计十分简约,暗色系的配色沉稳大方,搭配炫彩的暗纹,整体不会显得格外扎眼,却又透露出一种小小的神秘感。外包装的左上角有雷神的Logo,右上角则是Ramnster的标识,除此之外再无其他文字。包装背面设计与正面相差无几,只是在右下角贴了一张铭牌,记录了内存的容量、频率、电压、尺寸等基本信息。

打开包装盒后,雷神贴心的为内存设计了第二层的塑料制收容盒。透过透明的塑料收容盒便能直观的看到两张雷神记忆魔人Gaming DDR4 RGB内存本体。

雷神记忆魔人Gaming DDR4 RGB内存通体包裹着漆黑色的酷炫散热装甲,整体外观十分时尚。顶部采用一体式RGB导光条设计,安装成功并供电后会营造出流光溢彩的氛围,在较为昏暗的机箱内部环境中十分耀眼。如果搭配同样带有RGB“信仰”的显卡、主板等配件,整体效果直接翻倍。

打开腾讯新闻,看更多高清图片有趣的是,在散热装甲的缝隙处,雷神也配置了窄窄的RGB导光条,为顶部的主光源进行氛围烘托,更显得这张内存层次感十足。

雷神记忆魔人Gaming DDR4 RGB内存的底部金手指采取了平滑的曲线设计,这一形式的内存相较于传统的平直金手指设计而言能够提升内存在主板上安装的稳固程度,并在一定程度上为信号的稳定传输提供了保障。同时曲线设计更方便玩家对内存条进行插拔操作,降低了金手指的磨损程度,保护了金手指的安全,从而延长了整张内存条的使用寿命。

此外,雷神方面宣布,雷神记忆魔人Gaming DDR4 RGB内存从散热马甲到内存本体均由台资企业进行设计并生产的,整体制作工艺十分精良。内存所选用的颗粒均为原厂特挑颗粒,这些颗粒工作性能稳定,为内容高效读写提供了基础的物质保障。

同时,雷神承诺每颗颗粒均经过严格的出厂测试检测,不仅在出厂前便完成多种兼容性测试筛选,确保兼容市面上绝大多数参数配置,无论对AMD芯片架构主板还是对intel芯片架构主板而言都不做性能上的区分,力争从底层系统层面着手,尽可能地降低雷神记忆魔人Gaming DDR4 RGB内存主板架构不兼容的可能性,胜任长时间运行。

本次准备的测试平台是由Intel Core i5-8400处理器+Matrimax B360M-HDV主板+英伟达GeForce GTX 1050显卡所组成,通过鲁大师测试软件可以清晰看出,内存性能在这套平台上跑出了10059分的得分,而该内存的制造日期显示为2020年14周,可谓“新鲜”的很。这样的成绩足以证明这对雷神记忆魔人Gaming DDR4 RGB内存的优异性能。

雷神记忆魔人Gaming DDR4 RGB内存评测,满足消费者各项极致需求

打开腾讯新闻,看更多高清图片

雷神记忆魔人Gaming DDR4 RGB内存评测,满足消费者各项极致需求

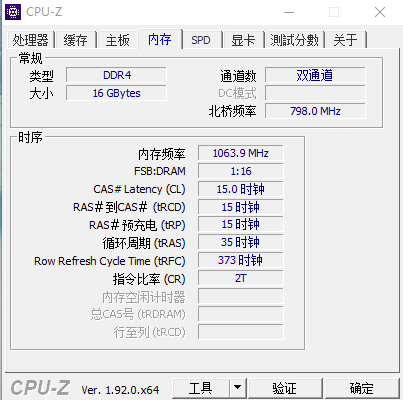

打开腾讯新闻,看更多高清图片而通过CPU-Z测试,我们可以看出,雷神记忆魔人Gaming DDR4 RGB内存的默认频率锁定在1063.9MHz上,时序则为是19-19-19-43。

雷神记忆魔人Gaming DDR4 RGB内存评测,满足消费者各项极致需求

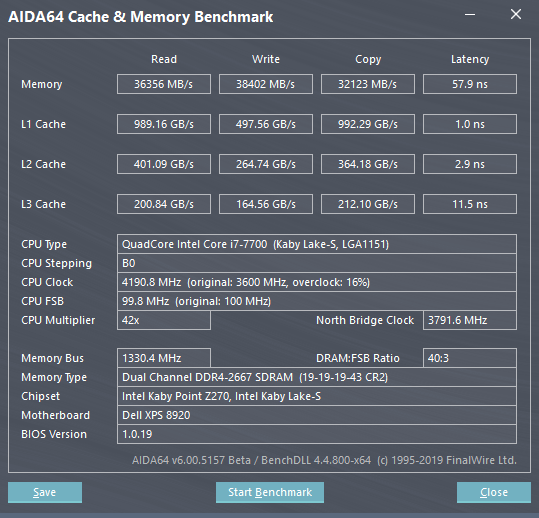

打开腾讯新闻,看更多高清图片在AIDA64 内存测试中,读取36356MB/s,写入38402MB/s,复制32123MB/s,延迟57.9ns。

雷神记忆魔人Gaming DDR4 RGB内存评测,满足消费者各项极致需求

打开腾讯新闻,看更多高清图片根据雷神官方曝光的数据,雷神记忆魔人Gaming DDR4 RGB内存规格为DDR4 288PIN,单条容量为8GB,主频升级至3200Mhz,而电压则降低到1.35V,带宽则为PC4-19200,整体参数十分亮眼,同步支持最新一代Intel和AMD处理器,兼容性进一步迭代升级,极大提升了内存优化,满足消费者各项极致需求。

官方还表示,雷神记忆魔人Gaming DDR4 RGB内存拥有全自动超频设置,能够轻松自动达到理想主频,使得内存性能能够完美契合整体配置,发挥出最出色的工作水平。

此外,雷神记忆魔人Gaming DDR4 RGB内存还支持Intel XMP超频技术,当消费者面临多种频率需求时,雷神记忆魔人Gaming DDR4 RGB内存免于在BIOS下手动设置频率的复杂调校,仅需选择一个配置文件即可对模块进行超频。

有着如此傲人的参数设计和超频功能,雷神记忆魔人Gaming DDR4 RGB内存能够支持游戏玩家、图形设计师或Office白领等消费人群不同的使用需求,简单便捷的安装条件更是让你的电脑实用与颜值兼备,轻松满足各种目标人群的心理预期,成为游戏、工作、生活等多种层面的得力助手。
