使用无铅工艺的电烙铁时有哪些事项需注意

2020-02-24 11:25 次阅读

smt贴片加工中,无铅工艺是对社会环境的基本要求,无铅电子产品就是绿色环保的追求。要使无铅的工艺进行到底,电烙铁的选用很有讲究,无铅焊丝的熔点比常用的sn63pb37高34℃。采用一般的烙铁很难进行smt焊接,即使加大功率也比较难焊,主要的原因是一般烙铁一旦接触pcb焊盘,温度马上下降,时间一长,焊剂碳化,润湿不了。

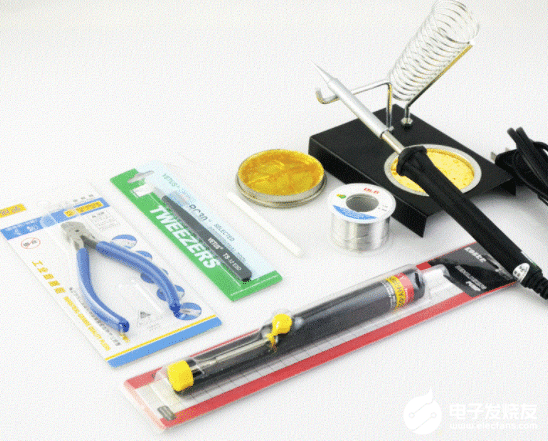

使用无铅工艺的电烙铁时有哪些事项需注意

无铅工艺要点一般合适的焊接温度为熔点+40℃,烙铁的设置温度为熔点+150℃。

选择无铅工艺的电烙铁方法有哪些?

无铅焊接应该选用快速补温烙铁,如采用开关电源技术设计的控温烙铁,非焊接时,可以保持在较低的功率下,焊接时瞬间回温,高功率输出(要变功率输出)。

无铅电烙铁选择的关键,不在于烙铁可达到的温度高低,而在于能否短时间提供焊接所需的温度(能够短时间提供所需的热量)。比较好的无铅烙铁【】品牌很多,如OK、仟柱、ERSA、白光。使用这些无铅电烙铁进行smt贴片加工时,要注意以下5点事项:

(1) 使用前应该将电烙铁温度设置在250℃,对烙铁头进行预处理(挂锡)。

(2) 最佳的smt焊接温度为350℃,400℃以上的高温焊接,烙铁头的氧化速度是350℃的2~5倍。许多操作者为了加快smt加工焊接的速度,有时把温度设置到450℃,这是不正确的,会使电烙铁的使用寿命大大降低,甚至三天就需要更换一支烙铁头。

(3) 严禁用砂纸打磨烙铁头。

(4) 不要对焊点施加过大的压力

(5) 应使用低活性的焊剂

无铅电烙铁头残留物主要是锡的氧化物(而不像含铅锡丝那样主要是焊剂的碳化物),只要先除去表面的碳化物,再次形成镀锡层即可恢复。这种锡的氧化物无法用海绵等清洁的方法去除,应使用氧化铝粉或特殊的助焊剂去除,严禁用锉刀等去除(镀铁只有500μm)。

推荐阅读:http://www.elecfans.com/d/916881.html

责任编辑:gt
