TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

2020-01-07 16:24 次阅读

TI公司的MSP430 F22xx系列是超低功耗混合信号微控制器,集成了两个16位计时器,通用串行通信接口,10位ADC和基准电压源以及数据传输控制器(DTC),两个通用运放。器件工作电压1.8V-3.6V,1 MHz,2.2 V工作模式的功率为270uA,可重复存储为0.7uA,主要用于手持设备。此处介绍了MSP430F22xx主要特性,功能方框图,以及EZ430-TMS37157无线RFID开发套件主要特性,EZ430-RF USB调试接口电路图,EZ430-TMS37157板目标电路图产品RFID状语从句:基站电路图等。

德州仪器(TI)MSP430超低功耗微控制器系列由几款器件组成,这些器件具有针对各种应用的不同外设集。该架构结合五个低功耗模式进行了优化,以延长便携式测量应用中的电池寿命。该器件具有功能强大的16位RISC CPU,16位寄存器和常量生成器,有助于最大程度地提高代码效率。数控振荡器(DCO)允许在不到1微秒的时间内从低功耗模式唤醒到活动模式。

MSP430F22xx系列是一款超低功耗混合信号微控制器,具有两个内置的16位定时器,一个通用串行通信接口,带有集成参考和数据传输控制器(DTC)的10位A / D转换器,两个通用的MSP430F22x4器件中的专用运算放大器和32个I / O引脚。

MSP430F22xx主要特性:

低电源电压范围:1.8 V至3.6 V

超低功耗

有源模式:270微安,1兆赫,2.2伏

待机模式:0.7微米

关闭模式(RAM保持):0.1微安

在小于1微秒的时间内从待机模式超快唤醒

16位RISC体系结构,62.5-ns指令周期时间

基本时钟模块配置

内部频率高达16兆赫,四个校准频率为%plusm;1%

内部极低功率低频振荡器

32千赫晶体

高达16MHz的高频(HF)晶体

谐振器

外部数字时钟源

外部电阻器

带三个捕获/比较寄存器的16位定时器

带三个捕获/比较寄存器的16位定时器

通用串行通信接口

支持自动波特率检测(LIN)的增强UART

IrDA编解码器

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

图1.MSP430F22x4功能框图

eZ430-TMS37157无线开发套件

eZ430-TMS37157是一个完整的基于USB的MSP430无线开发工具,提供用于评估MSP430F2274微控制器和TMS37157无源低频接口(PaLFI)RFID应答器的硬件和软件。

eZ430-TMS37157使用Code Composer Essentials(CCE)或IAR Embedded Workbench集成开发环境(IDE)来编写,下载和调试应用程序。调试器不打扰,允许用户在不消耗额外硬件资源的情况下,以全速运行具有硬件断点和单步执行的应用程序。

eZ430-TMS37157目标板是一种现成的无线系统,可以与USB调试接口一起使用,可以作为带有或不带有外部传感器的独立系统,或者可以并入现有设计中。

新的USB调试接口使eZ430-TMS37157可以使用MSP430应用UART从PC远程发送和接收数据。

eZ430-TMS37157无线开发套件的主要特性:

•具有无驱动程序安装和应用反向通道的USB调试和编程接口

•14个可用的开发引脚

• 具有16 MHz性能的高度集成的超低功耗MSP430 MCU

•两个通用数字I / O引脚连接到绿色和红色LED上以提供视觉反馈

•可中断的按钮,用于用户反馈

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

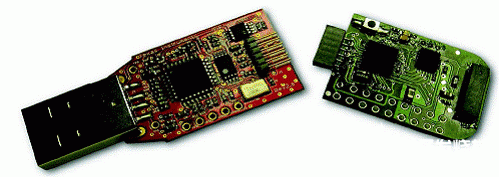

图2.eZ430-TMS37157外形图

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

图3。eZ430-RF USB调试接口电路图(1)

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

图4。eZ430-RF USB调试接口电路图(2)

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

图5.eZ430-TMS37157目标板电路图

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

图6. eZ430-TMS37157 RFID基站电路图

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

图7.eZ430-TMS37157 RFID基站接口板连接器电路图

TI MSP430 F22xx系列混合信号微控制器的特性及应用方案

图8. eZ430-TMS37157 RFID基板接口板电路图
