TI MSP430F22xx系列的主要特性及无线RFID开发方案

TI公司的MSP430F22xx系列是超低功耗混合信号微控制器,集成了两个16位计时器,通用串行通信接口,10位ADC和基准电压源以及数据传输控制器(DTC),两个通用运放.器件工作电压1.8V-3.6V, 1 MHz, 2.2 V工作模式的功耗为270uA,待机功耗为0.7uA,主要用于手持设备.本文介绍了MSP430F22xx主要特性,功能方框图,以及eZ430-TMS37157无线RFID开发套件主要特性, eZ430-RF USB调试接口电路图, eZ430-TMS37157目标板电路图和RFID基站电路图等.

德州仪器（TI）MSP430超低功耗微控制器系列由几款器件组成，这些器件具有针对各种应用的不同外设集。该架构结合五个低功耗模式进行了优化，以延长便携式测量应用中的电池寿命。该器件具有功能强大的16位RISC CPU，16位寄存器和常量生成器，有助于最大程度地提高代码效率。数控振荡器（DCO）允许在不到1 µs的时间内从低功耗模式唤醒到活动模式。

MSP430F22xx系列是一款超低功耗混合信号微控制器，具有两个内置的16位定时器，一个通用串行通信接口，带有集成参考和数据传输控制器（DTC）的10位A / D转换器，两个通用的MSP430F22x4器件中的专用运算放大器和32个I / O引脚。

MSP430F22xx主要特性：

低电源电压范围：1.8 V至3.6 V

超低功耗

有源模式：270微安，1兆赫，2.2伏

待机模式：0.7微米

关闭模式（RAM保持）：0.1微安

在小于1微秒的时间内从待机模式超快唤醒

16位RISC体系结构，62.5-ns指令周期时间

基本时钟模块配置

内部频率高达16兆赫，四个校准频率为%plusm；1%

内部极低功率低频振荡器

32千赫晶体

高达16MHz的高频（HF）晶体

谐振器

外部数字时钟源

外部电阻器

带三个捕获/比较寄存器的16位定时器

带三个捕获/比较寄存器的16位定时器

通用串行通信接口

支持自动波特率检测（LIN）的增强UART

IrDA编解码器

图1.MSP430F22x4功能方框图

eZ430-TMS37157无线开发套件

eZ430-TMS37157是一个完整的基于USB的MSP430无线开发工具，提供用于评估MSP430F2274微控制器和TMS37157无源低频接口（PaLFI）RFID应答器的硬件和软件。

eZ430-TMS37157使用Code Composer Essentials（CCE）或IAR Embedded Workbench集成开发环境（IDE）来编写，下载和调试应用程序。调试器不打扰，允许用户在不消耗额外硬件资源的情况下，以全速运行具有硬件断点和单步执行的应用程序。

eZ430-TMS37157目标板是一种现成的无线系统，可以与USB调试接口一起使用，可以作为带有或不带有外部传感器的独立系统使用，或者可以并入现有设计中。

新的USB调试接口使eZ430-TMS37157可以使用MSP430应用UART从PC远程发送和接收数据。

eZ430-TMS37157无线开发套件的主要特性：

•具有无驱动程序安装和应用反向通道的USB调试和编程接口

•14个可用的开发引脚

•16 MHz性能的高度集成的超低功耗MSP430 MCU

•两个通用数字I / O引脚连接到绿色和红色LED以获得视觉反馈

•可中断按钮，用于用户反馈

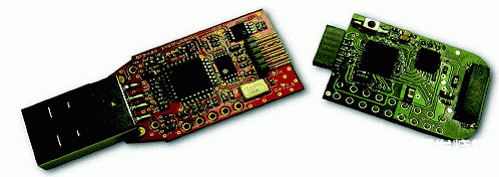

图2.eZ430-TMS37157外形图

图3 eZ430-RF USB调试接口电路图（1）

图4 eZ430-RF USB调试接口电路图（2）

图5.eZ430-TMS37157目标板电路图

图6.eZ430-TMS37157 RFID基站电路图

图7.eZ430-TMS37157 RFID基板接口板连接器电路图

图8. eZ430-TMS37157 RFID基板接口板电路图
