频分复用技术的特点及应用系统的优缺点

2019-12-06 12:25 次阅读

频分复用是按照频率的不同来复用多路信号的方法。是将用于传输信道的总带宽划分成若干个子频带(或称子信道),每一个子信道传输1路信号。在频分复用中,信道的带宽被分为若干个相互不重叠的频段,每路信号占用其中一个频段,因而在接受端可以采用适当的带通滤波器将多路信号分开,从而恢复出所需要的信号。

频分复用技术的特点是所有子信道传输的信号以并行的方式工作,每一路信号传输时可不考虑传输时延,因而频分复用技术取得了非常广泛的应用。频分复用技术除传统意义上的频分复用(FDM)外,还有一种是正交频分复用(OFDM)。

频分复用技术的特点及应用系统的优缺点

频分复用系统:

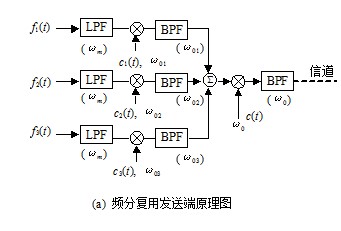

它的原理是各路基带信号首先通过低通波滤器限制基带信号的带宽,避免他们的频谱出现相互混叠。然后,各路信号分别对各自的载波进行调制、合成后送入信道传输。在接收端,分别采用不同中心频率的带通滤波器分离出各路已调型号,解调后恢复出基带信号。

优点:信道复用率高,允许复用的路数多,同时它的分路也很方便。因此,它是模拟通信中最主要的一种复用方式,特别是在有线、微波通信系统及卫星通信系统内广泛应用。

不足之处:收发两端需要大量载频,且相同载频必须同步,设备较复杂。另外,还需要大量的各种频带范围的边带滤波器。对它们的要求不仅是频带特性陡峭,而且对频率的准确性和元件的稳定性都要求很高。

推荐阅读:http://www.elecfans.com/baike/tongxingjishu/weixingtongxin/20100403214391.html
