一加8外观设计图曝光,前置单摄挖孔后置三摄设计

2019-11-26 16:04 次阅读

近日,国外媒体曝光了一份来自一加内部人员的 PDF 文件,进一步展现了一加 8 的外观设计。

一加8外观设计图曝光,前置单摄挖孔后置三摄设计

新机放弃了一加7 Pro上的升降全面屏设计,采用了明年将较为流行的挖孔屏。一加8采用前置单摄挖孔,而一加8 Pro则采用前置双摄挖孔。萝卜青菜各有所爱,大家认为这种设计好不好看。

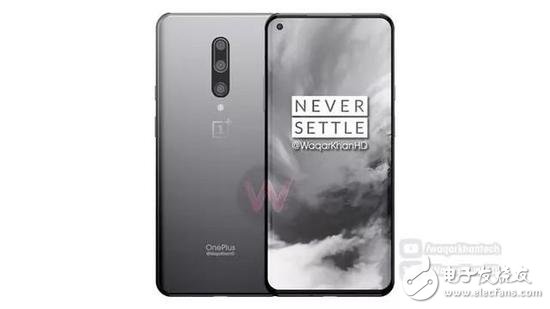

一加8外观设计图曝光,前置单摄挖孔后置三摄设计

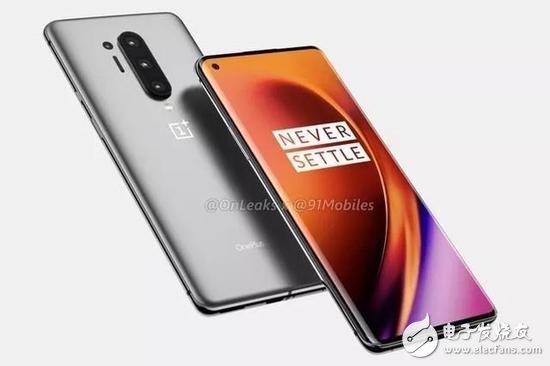

一加8(图片来源网络)

一加8系列的额头、下巴和边框宽度都会进一步缩窄,整体机身会比7系列更加修长。不使用弹出式摄像头设计,一加 8 防水性能值得期待。

屏幕方面,除了挖孔的设计,一加 8 Pro 或许还会将刷新率提升到 120Hz,分辨率达到2K级别。

一加8外观设计图曝光,前置单摄挖孔后置三摄设计

性能一直是一加的强项,两款都搭载骁龙 865 处理器、支持5G也基本可以确定,主摄像头或许会采用索尼 6000 万像素的 IMX686 图像传感器

机身背部,居中竖置多摄像头排布,一加8是后置三摄,一加8 Pro则是多一颗TOF镜头,为后置四摄设计。

责任编辑:gt
