揭秘OPPO K3真全面屏的技术专利

2019-11-19 14:59 次阅读

OPPO用内置传感器来代替传统的传感器,使得传感器无需占用正面位置,真正意义上实现了全面屏,提高了屏占比。

集微网消息,作为一款为用户而生的手机,OPPPO K3以配置6.5英寸的AMOLED显示屏,实现了真全面屏。据悉,该机型配置有6400万的超高像素,分辨率高达9248×6936。同时,OPPO K3还采用了高通骁龙710处理器,据官方网站介绍,这款处理器采用10nm制程工艺以及第三代Kryo CPU和Adreno 6系列GPU ,属中端处理器中的佼佼者。

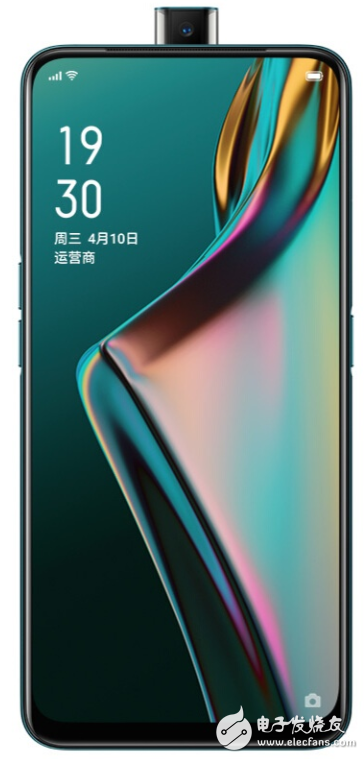

揭秘OPPO K3真全面屏的技术专利

全面屏已经成为手机的发展趋势,在使用曲面显示屏实现全面屏时,由于显示屏顶部需设置天线和摄像头等器件,给光传感器感留出的空间有限,如何在这种情况下设置光传感器使得光传感器能够稳实现其功能且与其他元件互不干涉已经成为急需解决的难题。

电子设备上设置光传感器需要在机壳上开设相应的孔洞以用于接收可将光信号,但随着电子设备的发展,人们对手机的外观及操作体验的要求越来越高。手机已经向全面屏方向发展,而全面屏手机在机壳与显示屏组件之间形成超窄边框,由于超窄边框的宽度过小,可能不具有足够的空间开设孔洞,即便开孔也将导致边框整体的强度降低,进而使电子设备的可靠性较低。

为了解决上述问题,OPPO在18年3月30日申请了一项名为“电子装置及其制造方法”的发明专利(申请号:201810291535.7),申请人为广东欧珀移动通信有限公司。

根据目前公开的专利资料,让我们一起来看看这项全面屏显示技术吧。

揭秘OPPO K3真全面屏的技术专利

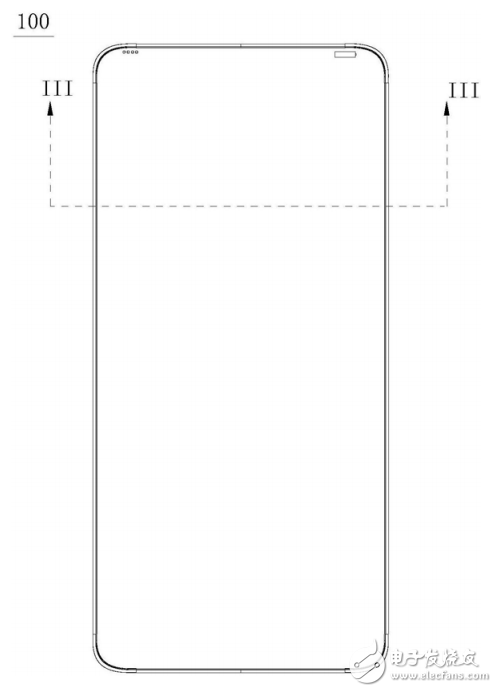

如上图所示为该专利中电子装置的平面示意图,可以看到该设备的屏占比及其高,正面面板上几乎没有任何开口,这样的设计无疑对于用于而言是十分喜爱的,可以有效提高用户的使用舒适程度。

那这样的设备中,所必须的传感器等需要开口结构的部分又是如何设置的呢?

揭秘OPPO K3真全面屏的技术专利

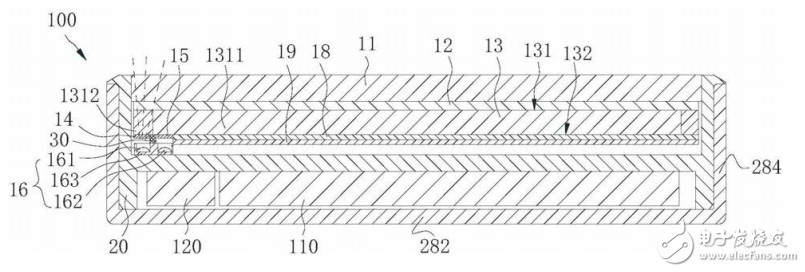

如上图所示,电子装置100包括显示屏13、红外传感器16和挡光元件30。其中,显示屏包括显示区1311和非显示区1312,非显示区围绕显示区。红外传感器位于显示屏下方并包括发射器161和接收器162,发射器用于发射红外光,例如发射器透过非显示区发射红外光。接收器用于接收红外光,例如接收器透过显示区接收红外光。挡光元件设置在发射器和显示区之间,挡光元件用于遮挡发射器发射的红外光射入显示区内。

显示屏包括上表面131和下表面132,显示屏用于透过上表面发光显示。显示屏是透光的,这样使得发射器发出的红外光可以透过显示屏,同理,经过反射的红外光可以透过显示屏被接收器接收。发射器用于发射红外光,当发射的红外光在检测方向遇上障碍物时,一部分的红外光就会反射回来被接收器接收,经过处理器计算红外光从发射到反射回来的时间,可确定电子装置与障碍物之间的距离并做出相应的调整。

有了这样的设计,对于我们平时日常所用需要开孔的传感器元件就有了可替代性,例如我们平常所常用的距离传感器,当用户在接听或者拨打电话时,电子装置靠近头部,发射器发出红外光,接收器接收经头部反射回来的红外光,经过处理器计算该红外光从发射到反射回来的时间,发出相应指令控制屏幕关闭背景灯,当电子装置远离头部时,处理器再次根据反馈回来的数据进行计算并发出指令,重新打开屏幕背景灯。如此,不仅防止用户的误操作,而且节省手机的电量。

看完了平面图,我们再来看看整个装置的立体示意图。

揭秘OPPO K3真全面屏的技术专利

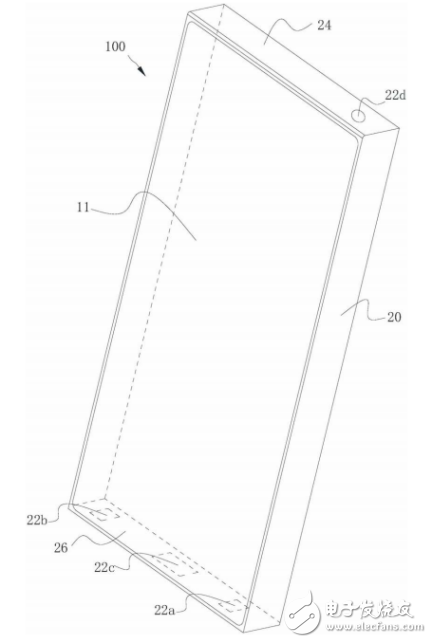

如上图所示为电子装置的立体示意图,电子装置100包括壳体20、功能器件和设置在壳体内的光传感器40。壳体开设有开孔22,功能器件与开孔22对应设置。功能器件包括麦克风和扬声器,光传感器用以接收通过开孔的光线。

电子装置通过利用壳体原本开设有的开孔使得光线入射至光传感器,避免了在显示屏或电子装置上另行开孔,在保证光线传感器正常工作的同时,有助于电子装置的全屏化,可以提高用户体验。

以上就是OPPO的全面屏技术,以往的全面屏往往采用刘海屏或者水滴屏的结构,但这样的结构实际上并不是真正意义上的全面屏,而这项专利使用内置传感器来代替了传统的光线以及距离传感器,从技术角度进行创新,真正意义上实现了全面屏,期待这样的技术可以早日出现在实际的生产线中,做到真正的全面屏。
