未来手机到底会是怎样的?

2019-11-17 09:06 次阅读

1973年世界上第一步手机产自于摩托罗拉,曾经一度称霸与手机行业,随着2G时代的到来,摩托罗拉慢慢跌入了低估,被诺基亚按在地上摩擦,而摩托罗拉在最后救赎的道路上推出了,有史以来最为经典的手机刀锋V3。

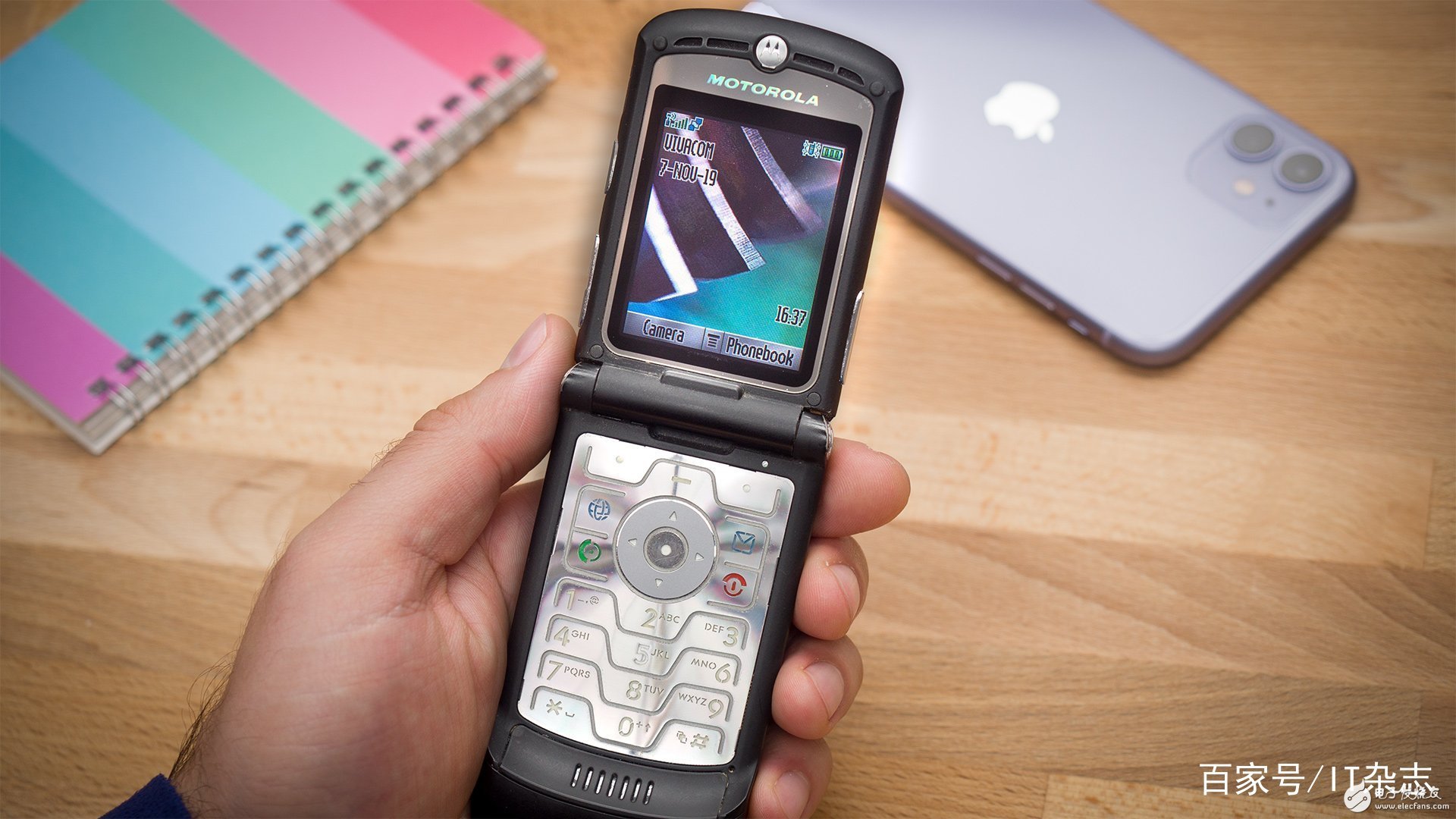

摩托罗拉RAZR V3使用了铝合金外壳,在一片大塑料中脱颖而出,超薄机身给人带来的冲击非常强。刀锋3系列2004年发布,到2008年的智能机时代共计销售处了1.3亿部,凭借着这款产品硬是吊住了摩托罗拉手机的最后一口气,然而摩托罗拉再转google和联想之后,彻底没落。

翻盖折叠全面屏手机

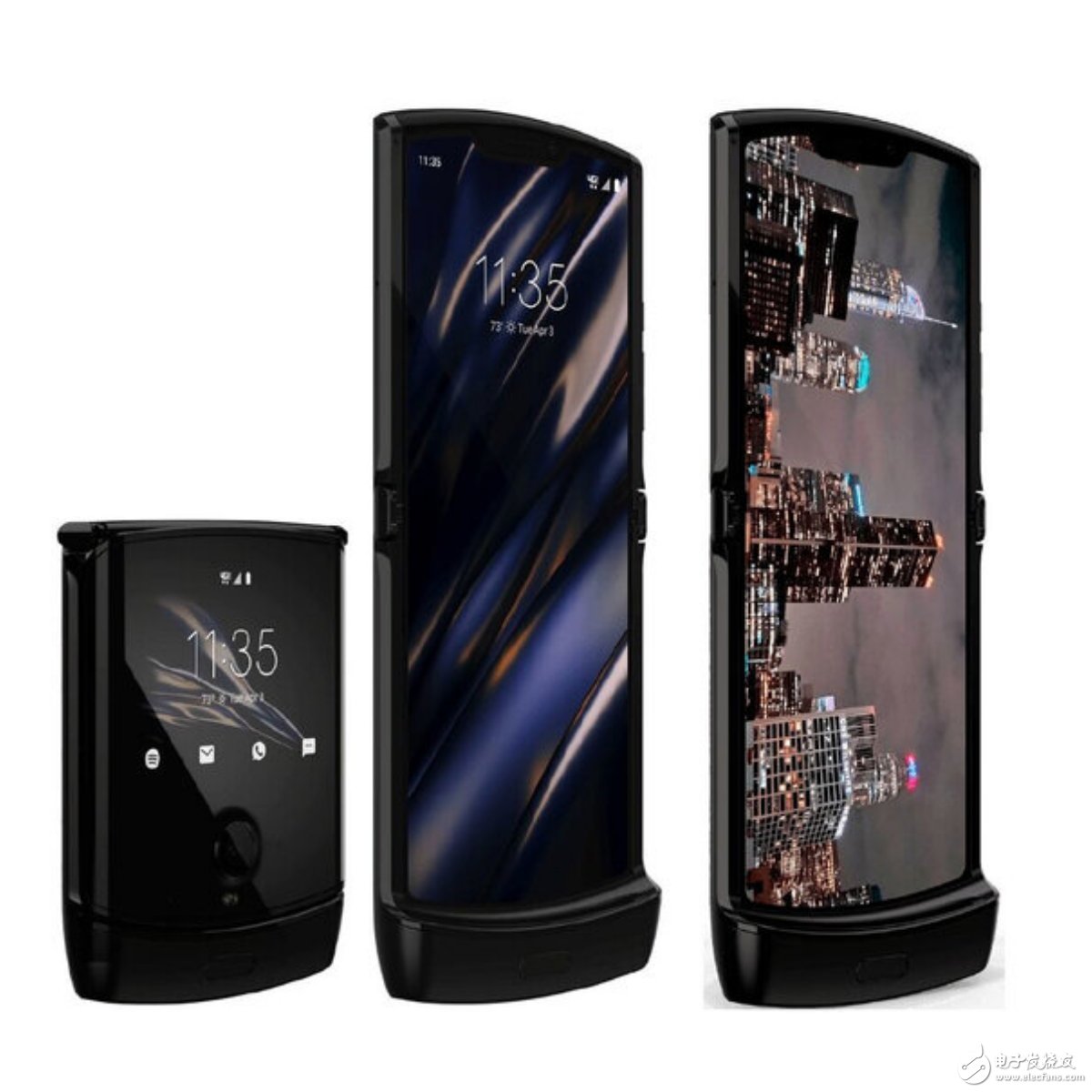

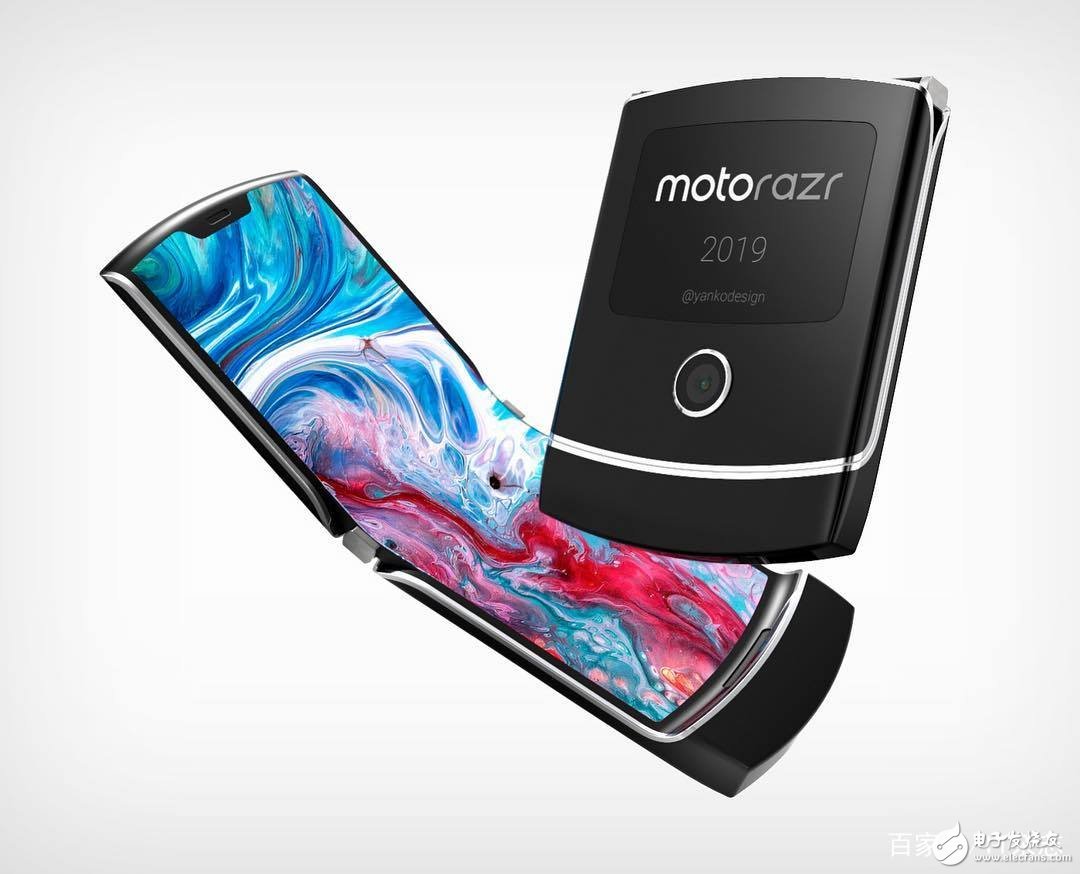

摩托罗拉最近在欧洲发布了一些低端机型,并没有引起国内市场的注意,但是摩托罗拉目前在官网上传了一部摩托罗拉翻盖全面屏手机Razr。在整体设计上使用了翻盖设计,可能是6.2英寸柔韧屏,外令还配备一块2.47英寸外屏。

根据官方选出的数据,配置上摩托罗拉Razr使用了710处理器,6GB内存、128GB存储,双摄组合,主摄1600万支持相位对焦与激光对焦,运行Android 9系统,2020年1月正式发售,预计售价1499美元,看看这个配置和价格,不知道大家如何想?

折叠手机目前现状

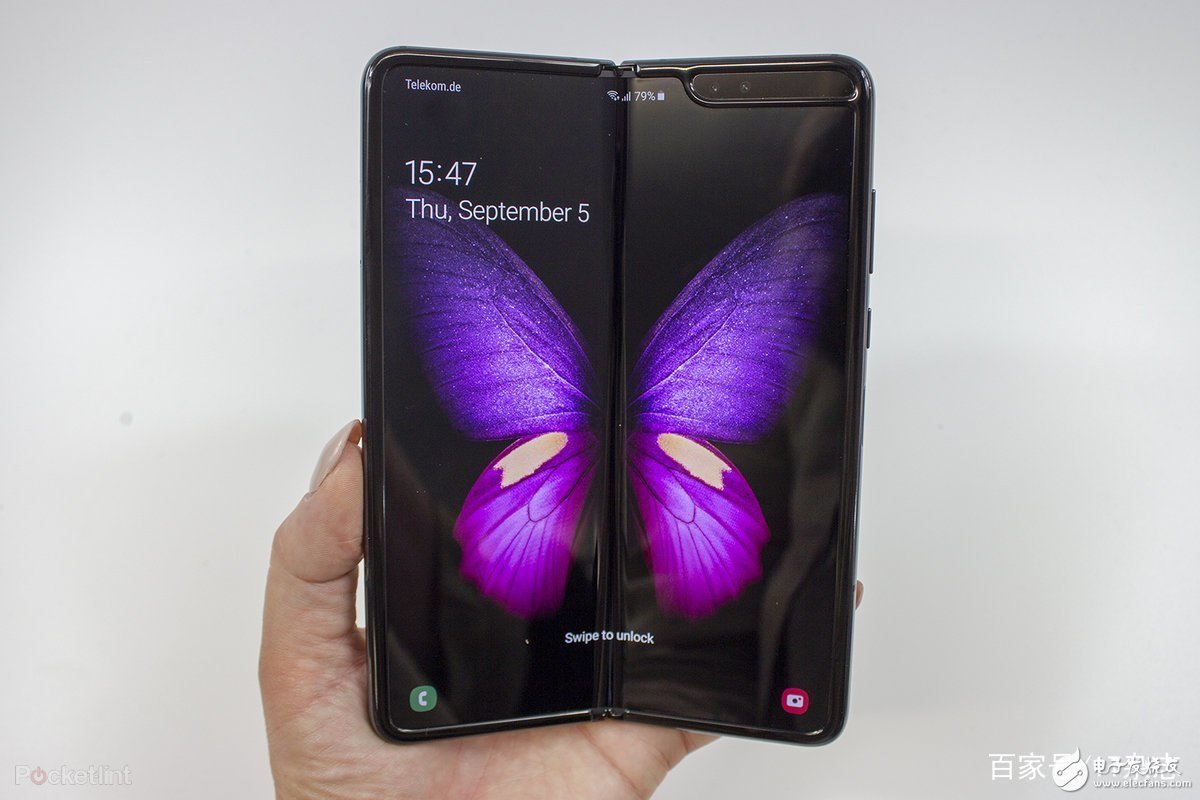

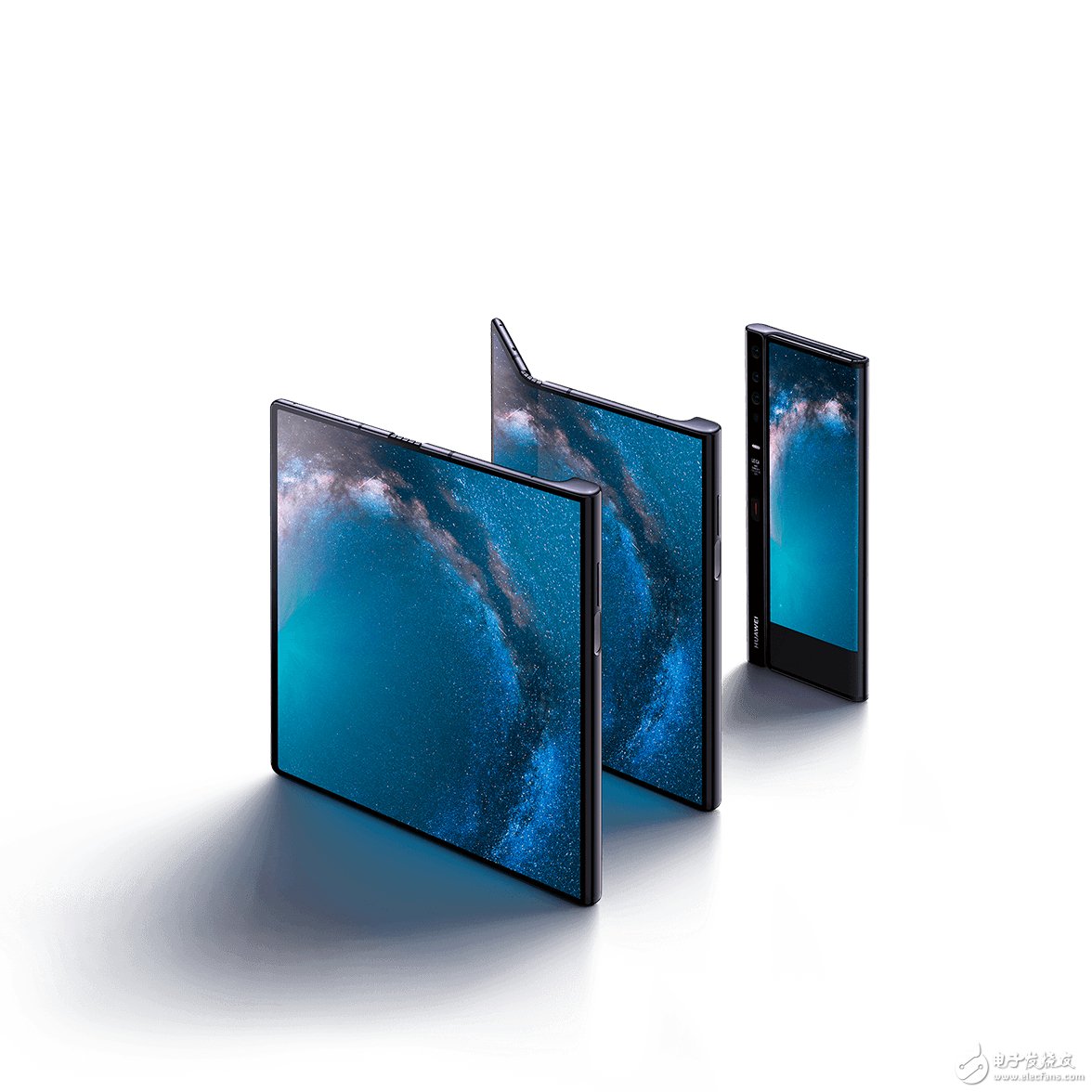

2019年初华为三星各推出了自家的折叠屏幕手机,尽管三星的Galaxy Fold已经发售,但是也出现了折叠后屏幕出现质量问题,而华为的折叠屏Mate X还没有正式发售,小米也推出了自家的概念机环绕屏手机。

综合来看,目前的折叠屏手机还没有大批量量产的可能,在技术上还不够成熟,折叠屏幕除了带来高额的售价之外,并没有提升手机使用的体验,现在的手机大多数还只是在搞概念。真的得想不出小米的环绕屏手机要怎么使用?要怎么贴膜?要怎么带壳。小米的环绕屏要解决的问题是什么?大家一起来想一想吧。

未来手机究竟会怎样?

如何让小巧的手机拥有更大的屏幕?折叠屏幕的本质是解决手机屏幕与手机尺寸的问题,三星和华为都是朝着这个方向去努力,摩托罗拉的这款折叠屏手机实用性有多少?小鱼看来,这也只是和诺基亚一样大大情感牌。

未来手机究竟会这样?相信很多人都有谈到,这里小鱼的观点是,手机作为一台计算机,在性能上只会越来越快,在性能上可以满足让我们现在所有的办公需求,或者是在网络上会越来越快,而我们办公所需要的仅仅是是一个显示器和键盘。
