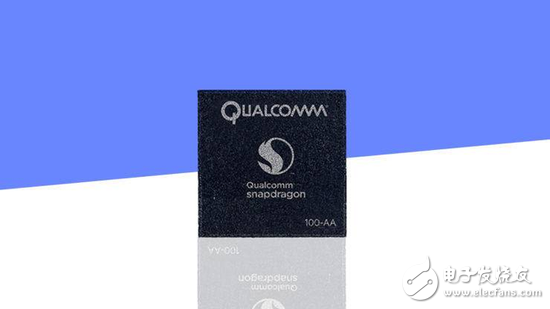

高通首次使用其7纳米EUV工艺的骁龙865处理器或将会在11月推出

2019-10-12 15:34 次阅读

据消息报道,高通最快将在11月推出高通骁龙865处理器,而且将会在三星Galaxy S11系列上首先采用该芯片组。往年高通旗舰处理器的发布时间都是在12月,高通骁龙845于2017年12月5日发布,高通骁龙855则是在2018年12月4日发布的,所以今年高通骁龙865是否将提前发布还不能确认。

高通首次使用其7纳米EUV工艺的骁龙865处理器或将会在11月推出

据爆料消息,包括三星、OPPO、vivo、小米等手机厂商也会展示基于样片试产的骁龙865+骁龙X55基带的高性能5G手机。

高通首次使用其7纳米EUV工艺的骁龙865处理器或将会在11月推出

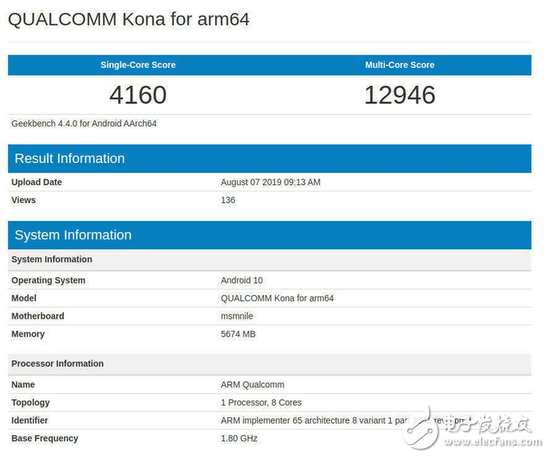

另外,据现象报道,骁龙865预计将于今年晚些时候在三星的华城17生产线开始量产 ,该芯片组将基于7nm紫外线(EUV)工艺生产(与麒麟990相同)。而且这是三星首次使用其7纳米EUV工艺为高通公司生产处理器。此外,该网站还爆料了一份骁龙865的GeekBench跑分图。可以看到865的单核成绩比855(3573)高了19%,多核(11388)高了18%,其多核成绩与麒麟990 5G版相差不大,但是比A13(单核5472分,多核13769分)略低。

高通首次使用其7纳米EUV工艺的骁龙865处理器或将会在11月推出

有网友认为高通加快865+X55的入局速度是有可能的,要知道骁龙865和麒麟990是竞争关系,而华为Mate30系列5G版又将于11月正式开售。所以高通想要在5G方面追赶上来,提前推出集成5G芯片的骁龙865是很有可能的。
