三星新的滑盖手机专利曝光,或将搭载于Galaxy S11设计上

2019-09-19 15:43 次阅读

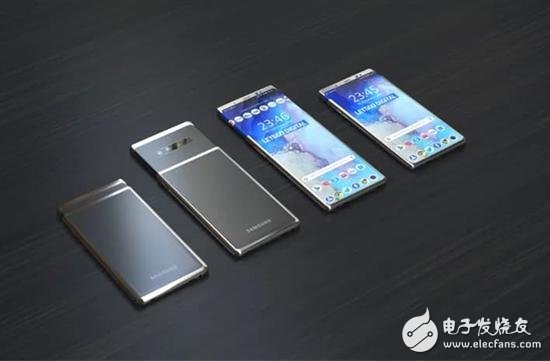

三星新的滑盖手机专利曝光, LetsGoDigital据此制作了渲染图,说不定Galaxy S11会选用?

新机在合起状态下保留了完整的额头,下巴极其窄。向上划开后,屏幕显示面积增大25%。不过上述设计有个不便之处是,后摄隐藏在滑盖结构中,也就是拍照前需要先行滑盖。

早先报道称,Galaxy S11将拥有蓝色、粉色、黑色和白色,存储方面最高可选1TB容量,基础容量仍提供128GB,这样就比Note10丰富许多,便于不同需求的消费者选购。

三星新的滑盖手机专利曝光,或将搭载于Galaxy S11设计上

更先前的消息称,Galaxy S11代号Picasso(毕加索),将于2020年第一季度发布。系列预计型号分别包括SM-G981, SM-G986和SM-G988,均支持5G网络。

其它配置方面,S11搭载的仍旧是7nm EUV工艺Exynos或骁龙处理器,不过后置摄像头将从祖传1200万像素升级为4800万像素或6400万像素ISOCELL。

常规的硬件升级对于S11来说可能提不起消费者的兴趣,我们期待屏下摄像头、LPDDR5内存、屏幕发声等技术中的一项或者多项可以在S11上见到。
