关于手机天线测试的分析和介绍

IMBU仪器汇 2019-09-10 15:50 次阅读

随着通信行业的迅猛发展,矢量网络分析仪的运用在这一行业成为了一个必备测试设备。

尽管随着技术的发展3端口,4端口VNA早已面世,但是对于大规模的生产行业而言,从成本与收益的角度来看,这样的技术还是有待改善调整的。那么就孕育了一种VMNA(Virtual Multi-port Network Analyzer)虚拟多端口网络分析测试系统。用于拓展双端口矢量网络分析仪至多端口矢量网络分析测试系统,实现针对网络分析仪主机的高性价比扩展和复用。

关于手机天线测试的分析和介绍

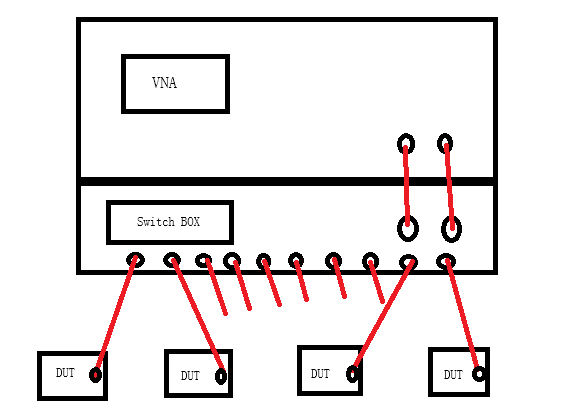

以上架构为典型配置的VMNA系统适用于射频器件的大批量生产测试,如手机天线、WiFi天线、蓝牙天线、射频电缆、射频器件等等。目前被各大品牌用于手机天线的批量生产测试。

关于手机天线测试的分析和介绍

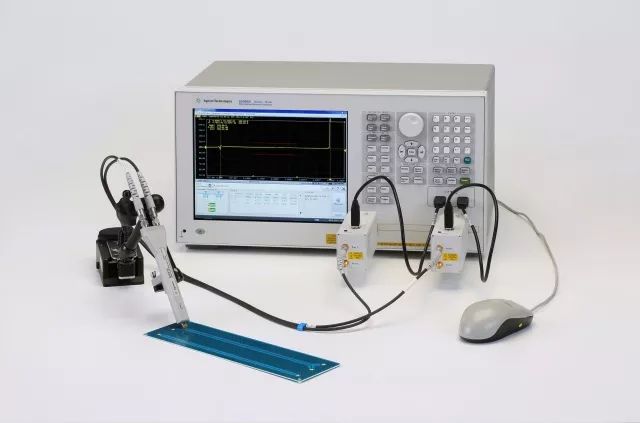

是德科技手机天线测试解决方案——E5063AENA 系列网络分析仪台式系统

关于手机天线测试的分析和介绍

E5063A ENA起始频率100K Hz,解决方案提供可选频段从500M Hz到最高18 GHz的8 个频率范围选件。E5063A 结合选件- 011 可以作为 PCB 分析仪使用并提供阻抗 (TDR) 测量功能,能够帮助用户诊断柔性电路板天线器件故障。

关于手机天线测试的分析和介绍

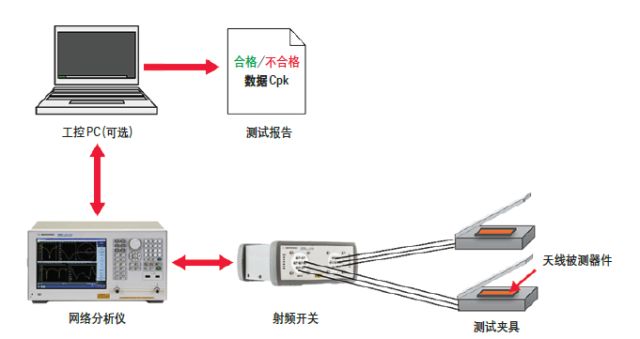

单一测试系统配合多套测试夹具可以提供低成本且高效的解决方案,即多站点测试系统。用户可以连接一个天线测试夹具或者通过射频开关连接多端口被测器件的测试夹具。

特点

多达 12 个端口, 支持多端口/多站点测量

完整的多站点天线测试系统, 包括网络分析仪、高可靠性开关和合格/不合格测试软件

丰富的频率选件, 可以帮助最大限度地降低初期投资;频率升级选件, 可以满足高频需求。

用于测量触发的 USB 脚踏开关

关于手机天线测试的分析和介绍

 实例软件

参考解决方案配有使用 VB.NET 编码的实例软件,软件在外部 PC 或 E5063A ENA 上运行,可以提供测量与测试限制设置、电子校准引导、合格/不合格指示和测试报告生成等支持测试运行的特性,能够帮助您快速评估系统,定制测试和测试报告格式,从而满足特定需求。

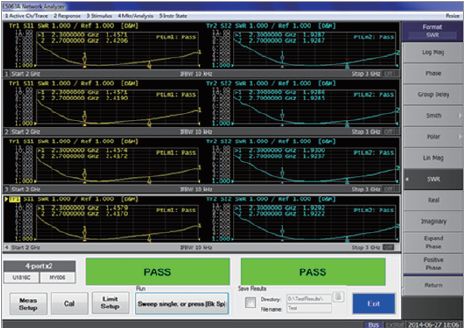

多端口/多站点测试显示屏

关于手机天线测试的分析和介绍

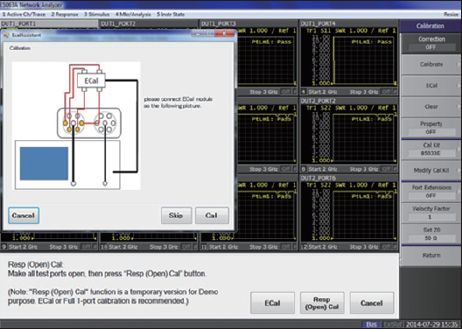

运行指导

关于手机天线测试的分析和介绍

是德科技手机天线测试解决方案支持多端口或多站点天线测试,以最实惠价格提供全面的功能

关于手机天线测试的分析和介绍

东方中科

选择是德科技E5063A降低成本

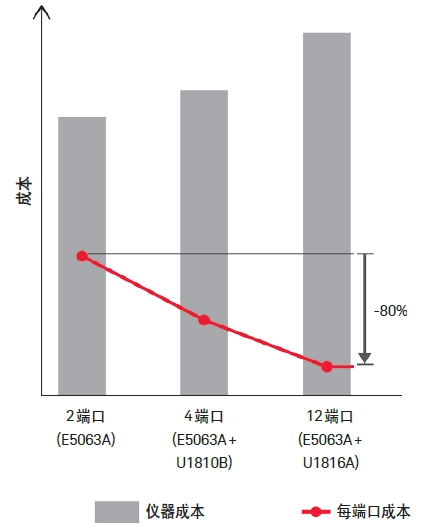

系统的仪器成本和端口成本 (= 仪器成本/测试端口数)。与独立矢量信号分析仪的仪器成本相差不大,但多端口/多站点系统的每端口成本大幅下降,并且支持增加测试端口数。

LEARN MORE

配置清单

E5063A

E5063A-245

E5063A-285

E5063A-2H5

E5063A-011
