电连接器的选择条件及不同参数

2020年08月06日 16:46 次阅读

连接器的选择条件

正确的选择和使用电连接器是保证电路可靠性的一个重要方面。连接器自身的电气参数是选择连接器首先要考虑的问题,另外还包括连接器的安全参数和机械参数。

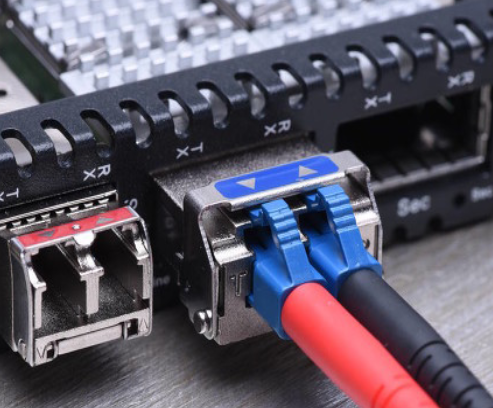

电连接器的选择条件及不同参数

电气参数:

1、额定电压:又称工作电压,它主要取决于连接器所使用的绝缘材料,接触对之间的间距大小。某些元件或装置在低于其额定电压时,就不能完成其应有功能。

2、额定电流:又称工作电流,同额定电压一样,在低于额定电流的情况下,连接器能正常工作。在连接器的设计过程中,是通过对连接器的热设计来满足额定电流要求的,因为在接触对有电流流过时,由于存在导体电阻和接触电阻,接触对将会发热,当其发热超过一定极限时,将破坏连接器的绝缘和形成接触对表面镀层的软化,造成故障。因此,其额定电流实际是限制连接器内部的温升不超过设计的规定值。所以,多芯连接器应降额使用,芯越多,降幅应越大。

3、接触电阻:接触电阻是指两个接触导体在接触部分产生的电阻,连接器的接触电阻指接触对电阻,它包括接触电阻和接触对导体电阻。

4、屏蔽性:在现代电气电子设备中,元器件的密度以及他们之间相关功能的日益增加,对电磁干扰提出了严格的限制。

安全参数:

1、绝缘电阻:是指在连接器的绝缘部分施加电压,从而使绝缘部分的表面内活表面上产生漏电流而呈现出的电阻值。它主要受绝缘材料、温度、湿度、污损等因素影响。

2、耐压:指接触对的相互绝缘部分之间或绝缘部分与地,在规定时间内所能承受的比额定电压更高而不产生击穿现象的临界电压。它主要受接触对间距和爬电距离的几何形状,绝缘体材料及环境温度和湿度,大气压力的影响。

3、燃烧性:连接器不仅应要求能防止引燃,还要求一旦被引燃时能在短时间内自灭。

机械参数

1、单脚分离力和总分离力:连接器中接触压力是一个重要指标,它直接影响到接触电阻的大小和接触对的磨损量。

2、机械寿命:连接器寿命是指插拔寿命,通常为500~1000次。

3、接触对数目和针孔性:首先可根据电路的需求来选择接触对数目,同时要考虑连接器的体积和总分离力的大小。

4、抗振动、冲击、碰撞:主要考虑连接器在规定频率和加速度条件下的振动、冲击、碰撞时的接触对的电连续性。

5、连接方式:连接器一般由插头和插座组成,其中插头也称自由端连接器,插座也称固定端连接器。通过插头、插座的插合和分离来实现电路的连接和断开,因此就产生了插头和插座的各种连接方式。对圆形连接器来说,主要有螺纹式连接、卡口式连接和弹子式连接。

6、端接方式:端接方式是指连接器的接触对与电线电缆的连接方式。合理选择端接方式和正确使用端接技术,也是使用和选择连接器的一个重要方面。
