如何通过五大指标判断光纤连接器的研磨质量?

2020年07月30日 16:24 次阅读

光纤由于具有高效的传输能力,被认为是一种高速数据传输的优质载体,光纤连接器组件在光纤通信中起着十分关键的作用。数据传输要求对连接器端面进行研磨以实现其性能的最大化,对连接器端面的研磨决定了它的光波传输质量。对于包层直径大于200微米的绝大多数玻璃光纤而言,端面研磨是确保光传输质量的通用方法,一般通过以下五大指标来判断研磨质量。

如何通过五大指标判断光纤连接器的研磨质量?

回波反射

目前,回波反射的工业标准为《-55dB。由于信号变形后,所期望的高数据速率会遇到数据位错误的问题,因此这一高水平的回波反射将造成依赖于光纤系统速度和清晰度的系统传输问题。通常,我们所说的连接器用PC、SPC、UPC和APC表示,这些英文缩写描述的是连接器的端面类型,并且与回波反射的设计有关。

插入损耗

插入损耗指的是两个连接器在对接时所损耗的功率值。造成高插入损耗的原因有:光纤对接未对准、连接不到位和连接器端面的研磨质量。目前,插入损耗的规定值为《0.5db,但通用期望值已变成《0.3db。

顶点偏移

“顶点”指的是连接器端面的最高点。顶点偏移指的是纤芯与连接器经过研磨后的最高点之间的测量距离。过大的顶点偏移会带来高插入损耗和高回波反射。

曲率半径

曲率半径是衡量连接器端面弯曲度的一个指标。一个适当的直径加上一个可接受的光纤凹陷量,将使光纤到连接器的压接得到最优化。关于曲率半径的工业规范为10-25mm。这一范围实现了连接器的最大性能。

光纤凹陷量/凸出量

凹陷量衡量的是光纤在连接器插针内部陷入的距离,但是,光纤的一部分也有可能留在插针外部。这两种情况直接取决于研磨的处理过程,并且可以由干涉计来测量。光纤凹陷的通常规定值为大于50nm。光纤凹陷能够影响回波反射和插入损耗。当连接器对准后,光纤周围的插针材料就会压紧,最大程度地使带有合适凹陷量/凸出量的光纤紧密接触。没有进行紧密连接的光纤之间会有气隙。气隙会造成让人无法接受的回波反射和插入损耗值。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

浅析汽车线束连接器设计规范和思路

连接器,即CONNECTOR,也叫接插件连接器,是车上用于传输电流或信号的一种常用零部件。
发表于 2020-07-30 16:22 0次阅读
浅析汽车线束连接器设计规范和思路

浅谈常见光纤连接器的分类和特性

光纤连接器是指将一根光纤与另一根光纤连接的可拆卸、活动、重复插拔的连接器件,又被称为光纤活动接头。它....
发表于 2020-07-30 16:15 3次阅读
浅谈常见光纤连接器的分类和特性

解读汽车连接器的基本结构和应用特点、发展趋势

汽车连接器是电子工程技术人员经常接触的一种部件。它的作用非常单纯:在电路内被阻断处或孤立不通的电路之....
发表于 2020-07-30 16:12 4次阅读
解读汽车连接器的基本结构和应用特点、发展趋势

产品设计:PCB之间的互连是产品EMC的最薄弱环...

EMI问题常常因为高速、高边沿信号的互连而变得更为复杂,因此互连的过程通常伴随着串扰和地参考电平的分....
发表于 2020-07-30 16:12 6次阅读
产品设计:PCB之间的互连是产品EMC的最薄弱环...

产品设计:连接器是接口电路与电缆之间的通道

连接器的主要作用是给电缆或接口电路提供一个良好的互连,并保证良好的接地。选用了一个不好的连接器也许会....
发表于 2020-07-30 15:57 12次阅读
产品设计:连接器是接口电路与电缆之间的通道

产品设计:电缆是引起EMC的主要原因

据统计,90%的EMC问题是电缆造成的。这是因为电缆是高效的电磁波接收天线和辐射天线,同时也是干扰传....
发表于 2020-07-30 15:54 14次阅读
产品设计:电缆是引起EMC的主要原因

使用ADuCM355和SmartMesh的无线水...

本文重点讨论历来不可或缺但不可靠而造成实施负担的化学测量参数。电化学是化学的一个分支,通过测量电子从....
发表于 2020-07-30 15:50 2次阅读
使用ADuCM355和SmartMesh的无线水...

产品设计:接口电路是解决电缆辐射问题的重要手段

减小电缆上共模高频电流的一个有效方法是合理地设计电缆端口的接口电路或在电缆的端口处使用低通滤波器或抑....
发表于 2020-07-30 15:45 8次阅读
产品设计:接口电路是解决电缆辐射问题的重要手段

分析塑料外壳连接器和金属外壳连接器对ESD测试的...

对某一采用金属外壳的多媒体产品进行ESD测试过程中,对音频接口进行2 kV的静电测试时,很容易使监视....
发表于 2020-07-30 15:42 14次阅读
分析塑料外壳连接器和金属外壳连接器对ESD测试的...

弹片微针模组在平板电脑测试中拥有着稳定的连接功能

平板电脑可靠性测试项目包括高低温环境下的操作、循环、存储测试,冷热冲击测试,老化测试,湿热测试、高空....
发表于 2020-07-30 15:08 4次阅读
弹片微针模组在平板电脑测试中拥有着稳定的连接功能

连接和导通作用的模组可保障手机屏幕性能测试稳定可...

着大屏智能手机技术的快速发展,手机的普及率越来越高,现已成为人们日常生活中必不可少的通讯工具以及娱乐....
发表于 2020-07-30 15:01 0次阅读
连接和导通作用的模组可保障手机屏幕性能测试稳定可...

为什么要进行连接器点胶加工,它的好处是什么

连接器点胶加工是针对一些电子产品的连接部分使用胶水做辅助固定,连接器点胶加工之后具有密封防水,防潮、....
发表于 2020-07-30 10:57 13次阅读
为什么要进行连接器点胶加工,它的好处是什么

独立器件的自动校准和测试测量

为了补偿这些误差,简化的RF ATE测试配置(图4)允许DUT端口的自动校准和测量,无需手动校准技术....
发表于 2020-07-29 17:05 30次阅读
独立器件的自动校准和测试测量

低频电缆组装件的导线/电缆线的选用

由于装备使用要求和环境各不相同,对电线电缆的性能指标要求也不同,包括耐高低温、电磁兼容性、耐疲劳、柔....
发表于 2020-07-29 16:52 47次阅读
低频电缆组装件的导线/电缆线的选用

低频电缆组装件的电连接器选用

装备用低频电缆组装件与整机配合使用,为适应各种军事环境和军用场合,通常要求电连接器具有较宽的工作温度....
发表于 2020-07-29 16:52 80次阅读
低频电缆组装件的电连接器选用

光纤、单模光纤和多模光纤三者的基本结构和区别

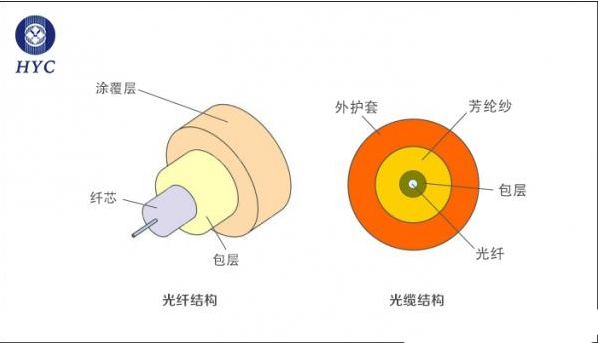

光纤纤芯和包层是由不同折射率的玻璃组成,中心为高折射率玻璃纤芯(掺锗二氧化硅),中间为低折射率硅玻璃....
