远距离CAT5电缆传输信号的优势

2019年11月10日 09:04 次阅读

对于近距离视频传输系统,采用单端信号即可提供较高的图像质量。但是,当传输距离达到数百米时,发送器与接收器之间的地电位差以及注入电缆的噪声将对单端视频信号传输系统造成很大干扰,这些噪声叠加到单端信号上时,将造成视频信号的严重失真,这一现象在工作环境比较恶劣的汽车及工业环境下尤其严重。

在长距离信号传输系统中,差分线对比传统的单端方式具有独特的优势,具有更高的噪声抑制能力,能够在视频传输系统(特别是在恶劣的工作环境下)中提供更高的图像质量。

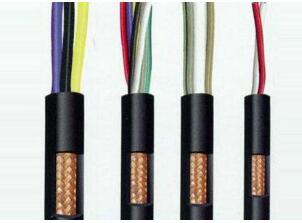

远距离CAT5电缆传输信号的优势

差分视频传输的缺点是成本较高,因为差分信号传输通常采用价格昂贵的差分同轴电缆。CAT5电缆比最普通的同轴电缆也要便宜许多,利用这种电缆可大大降低成本。使用CAT5电缆传输视频信号时,需要考虑两个参数。首先,CAT5电缆有四对双绞线,如果使用一对以上的双绞线同时承载视频信号,通道之间将会引入一定的串扰。如果差分驱动器的共模均衡(CMB)和接收器的共模抑制比(CMRR)在视频带宽(0Hz~5MHz)内能够达到30dB甚至更高,则可将串扰信号降到可接受的水平,能够保持完好的图像质量。使用CAT5的第二个问题是高频衰减,其衰减幅度远远高于视频同轴电缆。当图像传输距离超过3.3米时,需要设计人员在系统中增加电缆均衡电路,用于补偿损耗,提高高频增益以补偿CAT5电缆的衰减。

由于差分线对本身能够抑制串扰,本文将以NTSC多脉冲群信号为例,主要讨论均衡问题。

电视图像通过远距离CAT5电缆传输,如150米的距离,会造成相位和带宽失真,图像比较模糊,对比度降低。

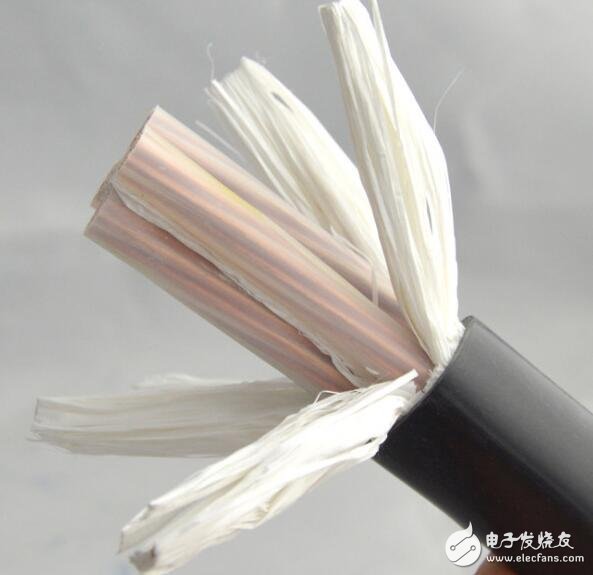

远距离CAT5电缆传输信号的优势

文采用了Maxim的MAX9546和MAX9547,由此说明对收发器增加均衡网络后的视频传输效果。图1为差分收发器的信号传输架构,基本均衡电路跨接在电阻Zt两端,均衡电路对增益的提升可以使上述频点下的信号幅度恢复到正常值。当然,不同厂商提供的电缆可能具有不同的衰减,需要对具体的均衡网络进行调整,以获得最好的图像质量。

典型均衡网络如图2所示,每个网络分支通过设置电阻、电容调整相应频率处的增益。选择电容C1、C2、C3设置频率时,电阻R1、R2和R3也会影响频响特性。利用增益电阻R4和R5调节整体的补偿增益,R5设置为75Ω时,增益为2V/V。

实际测试结果表明,均衡网络可以补偿147米CAT5电缆的衰减。传输距离更远时,可以利用高增益器件(例如MAX4444、MAX4145)进行均衡,进一步补偿图像衰减。使用高增益器件和额外的均衡可能在视频信号中引入过高的噪声,对于图像质量要求不是很高的应用,该方案可以在长距离视频传输中提供可以接受的图像质量。

       责任编辑:zl

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

TE Connectivity热缩管解决方案:无...

TE Connectivity (TE) 提供完整的热缩套管产品组合,帮助市场实现所需的电气绝缘、机....
发表于 2019-12-03 10:22 168次阅读
TE Connectivity热缩管解决方案:无...

电缆线路试验的规定有哪些

对电缆的主绝缘作直流耐压试验或测量绝缘电阻时,应分别在每一相上进行;对一相进行试验或测量时,其他两相....
发表于 2019-11-30 17:42 290次阅读
电缆线路试验的规定有哪些

激光雷达应用对激光的需求

据麦姆斯咨询介绍,激光雷达(LiDAR)属于一种遥感技术,它将脉冲光从传感器中发射出去,通过测量反射....
发表于 2019-11-30 09:31 328次阅读
激光雷达应用对激光的需求

地震活动监测艰难,海底光缆监测有所转机

自古以来,人类对天灾就有一种深深地无力感,为此衍生出了祈祷、祭祀等各种崇拜自然的行为。在今天这个科学....
发表于 2019-11-29 17:26 344次阅读
地震活动监测艰难,海底光缆监测有所转机

耐压测试仪的工作原理及操作注意事项

耐压测试仪,又叫电气绝缘强度试验仪,或叫介质强度测试仪,也有称介质击穿装置、绝缘强度测试仪、高压实验....
发表于 2019-11-28 10:54 428次阅读
耐压测试仪的工作原理及操作注意事项

电缆故障测试仪的测试原理与优缺点分析

智能电缆故障测试仪别称:电缆故障测试仪,电缆故障综合测试仪,笔记本电缆故障测试仪,电缆故障仪等。
发表于 2019-11-28 10:54 345次阅读
电缆故障测试仪的测试原理与优缺点分析

电缆综合测试仪的应用范围及特点分析

电缆综合测试仪是一套综合性的电缆故障检测设备。用于电力电缆开路、短路、接地、低阻故障的测试,以及同轴....
发表于 2019-11-28 09:28 319次阅读
电缆综合测试仪的应用范围及特点分析

Adafruit Motorshield套件的使...

原始的Adafruit Motorshield套件是我们最受欢迎的套件之一,因此我们决定做得更好。我....
发表于 2019-11-27 10:54 332次阅读
Adafruit Motorshield套件的使...

三维微电子器件的快速组装与重构的新思路

在力学引导的屈曲组装方法中,此前的工作中提出了多种设计策略来提高三维构型的复杂度(如引入折纸、剪纸、....
发表于 2019-11-26 10:55 384次阅读
三维微电子器件的快速组装与重构的新思路

基于汽车应用的车载15W无线充电方案

随着手机支持无线充电的普及,无线充电器也开始进入汽车。ZLG针对无线充电产品设计繁琐、认证难等行业痛....
发表于 2019-11-26 09:10 175次阅读
基于汽车应用的车载15W无线充电方案

一个新型的,单体和群体均可发生变形的集群机器人

相信不少人看过动画电影超能陆战队(Big hero 6),并且对可爱的大白(Baymax)十分感兴趣....
发表于 2019-11-25 15:30 419次阅读
一个新型的,单体和群体均可发生变形的集群机器人

来自外星的异形?一种新型的仿生机器人Urchin...

研究者称他们的“海胆”机器人为UrchinBot,它的身体有五个软体管足(绿色)和十个刚性的可动棘刺....
发表于 2019-11-25 14:57 467次阅读
来自外星的异形?一种新型的仿生机器人Urchin...

Manatua海缆企业已获得最终批准将可以开始海...

Manatua海缆企业联合体已获得最终批准,可以开始其拟议的海底电缆工作,这将彻底改变波利尼西亚地区....
发表于 2019-11-25 08:57 214次阅读
Manatua海缆企业已获得最终批准将可以开始海...

2023年全球海上风电市场将部署超过206000...

具体来说,全球海上风电电缆需求将从2019年的7.17亿英镑增至2023年的11.3亿英镑,增长57....
发表于 2019-11-25 08:53 254次阅读
2023年全球海上风电市场将部署超过206000...

美国裁定中国进口的电线电缆倾销

美国商务部在10月份表示,其最终裁定是中国出口商在美国出售的铝电线和电缆的价格低于成本,存在倾销。
发表于 2019-11-24 10:59 352次阅读
美国裁定中国进口的电线电缆倾销

恩智浦基于I2C接口的LED驱动器,高可靠性和高...

现在大街上随处可见的LED显示屏,还有装饰用的LED彩灯以及LED车灯,处处可见LED灯的身影,LE....
发表于 2019-11-22 17:42 187次阅读
恩智浦基于I2C接口的LED驱动器,高可靠性和高...

【高分奖励】电子老顽童:电路中Mosfet驱动问题讨论

看这两个电路,有两个问题: 1.都可以驱动Mosfet,分析两个电路的优缺点 2.假如将12V,替换成36V、48V甚至更高的...
发表于 2019-11-21 15:49 1341次阅读
【高分奖励】电子老顽童:电路中Mosfet驱动问题讨论

母线槽是什么_母线槽的作用是什么

本文首先阐述了母线槽的概念,其次阐述了母线槽的分类,最后介绍了母线槽的作用。
发表于 2019-11-19 14:32 450次阅读
母线槽是什么_母线槽的作用是什么

一文看懂母线槽和桥架的区别

本文主要阐述了母线槽和桥架的区别。母线槽,是由铜、铝母线柱构成的一种封闭的金属装置,用来为分散系统各....
发表于 2019-11-19 14:23 434次阅读
一文看懂母线槽和桥架的区别

电力电缆故障点的测定方法

电缆在低压电时处于良好的绝缘状态,不会存在故障。可只要电压值升高到一定范围,或者一段时间后某一电压持....
发表于 2019-11-19 11:29 335次阅读
电力电缆故障点的测定方法

常见的电缆敷设方法

将电缆直接埋在地下的敷设方式简称埋地敷设,埋地敷设的电缆必须由铠装及防腐层保护,裸装电缆不允许埋地敷....
发表于 2019-11-18 17:37 619次阅读
常见的电缆敷设方法

如何才能吧电脑C盘设置成禁止安装任何软件

怎样把电脑C盘设置成禁止安装任何软件?看了下前面的回答。如果真按前面说的那样设置,当你在安装某些软件....
发表于 2019-11-17 11:56 609次阅读
如何才能吧电脑C盘设置成禁止安装任何软件

电缆导体的最高允许温度

请问电缆导体的最高允许温度?
发表于 2019-11-15 15:20 189次阅读
电缆导体的最高允许温度

伊凡微 AP402B紧凑的二次侧同步整流器控制器和高性能反激变换器驱动器

伊凡微 AP402B AP402B是一个紧凑的二次侧同步整流器控制器和高性能反激变换器驱动器。 不需要辅助绕组的快速关...
发表于 2019-11-15 14:27 289次阅读
伊凡微 AP402B紧凑的二次侧同步整流器控制器和高性能反激变换器驱动器

电缆导体的预热方式_电缆导体的预热注意事项

绝缘押出时通常导体的温度为室温,在15℃~30℃左右,而绝缘胶料温度(眼模处)在120℃~220℃左....
发表于 2019-11-15 10:18 344次阅读
电缆导体的预热方式_电缆导体的预热注意事项

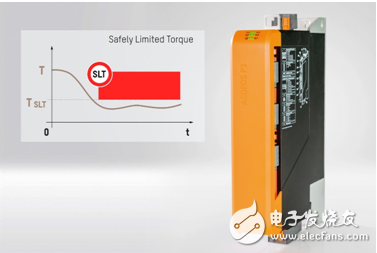

贝加莱伺服驱动器性能更强 还具有安全限制扭矩功能

贝加莱ACOPOS P3除具有市面上其它厂家伺服控制器的基本功能外,尺寸更小、速度更快、精度更高。现....
发表于 2019-11-14 15:01 113次阅读
贝加莱伺服驱动器性能更强 还具有安全限制扭矩功能

解决STM8L152 LCD液晶驱动段码亮度不一样的经验分享

        我对LCD液晶驱动还是朦朦胧胧的时候,遇上了这个刚硬的task。 所...
发表于 2019-11-14 09:31 920次阅读
解决STM8L152 LCD液晶驱动段码亮度不一样的经验分享

嵌入式_micropython中文教程

MicroPython有各种不同的硬件平台迁移版本,包括STM32F4 / F7 L4系列,ESP8266, ESP32, NXP M...
发表于 2019-11-13 17:00 342次阅读
嵌入式_micropython中文教程

电缆老化的原因_老化的电缆怎么处理

超负荷运行,由于电流的热效应,负载电流通过电缆时必然导致导体发热,同时电荷的集肤效应以及钢铠的涡流损....
发表于 2019-11-13 15:04 418次阅读
电缆老化的原因_老化的电缆怎么处理

基于高亮度LED升压转换器的开路保护设计

在这些应用中,LED 串的电压超出了电池或者电源轨电压。在标准升压配置结构中,利用一个分压器产生电路....
发表于 2019-11-12 16:44 135次阅读
基于高亮度LED升压转换器的开路保护设计

电线电缆焦烧的原因_电线电缆焦烧怎么处理

焦烧是指橡胶加工过程中产生的早期硫化现象,防焦剂的作用就是防止胶料焦烧,提高操作安全性,延长胶料、胶....
发表于 2019-11-12 15:12 158次阅读
电线电缆焦烧的原因_电线电缆焦烧怎么处理

Dynabook发布多款新品笔记本,兼容BD X...

Dynabook最近发布了多款新品笔记本——比如说T8和T9——它们采用了时尚的蓝+黑配色,尺寸约为....
发表于 2019-11-12 15:12 518次阅读
Dynabook发布多款新品笔记本,兼容BD X...

电线电缆合胶缝不好是什么原因

电线电缆用以传输电(磁)能,信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆,狭义的电缆是....
发表于 2019-11-12 14:46 176次阅读
电线电缆合胶缝不好是什么原因

电线电缆塑化塑化不良的现象及排除方法

要适当地降低螺杆和牵引的速度,使塑料加温和塑化的时间增长,以提高塑料塑化的效果。
发表于 2019-11-12 14:41 163次阅读
电线电缆塑化塑化不良的现象及排除方法

影响电缆使用寿命的因素_如何延长电缆的寿命

由近几年的运行分析来看,尤其是在经济高速发展中的今天,现在相当多的电缆故障都是由于机械损伤引起的。
发表于 2019-11-11 16:14 457次阅读
影响电缆使用寿命的因素_如何延长电缆的寿命

电缆进水后有什么影响_电缆进水后怎么处理

新买的电力电缆,其两头均使用塑料密封套封住,但用去一段之后,余下的就用塑料纸一裹,外面用绳子一扎,密....
发表于 2019-11-11 16:07 679次阅读
电缆进水后有什么影响_电缆进水后怎么处理

电缆起火爆炸的原因_电缆爆炸怎么办

由于电缆头表面受潮积污,电缆头瓷套管破裂及引出线相间距离过小,导致闪络着火,引起电缆头表层绝缘和引出....
发表于 2019-11-11 15:26 198次阅读
电缆起火爆炸的原因_电缆爆炸怎么办

对象存储中的五个要素

一般来说,当人们考虑对象存储时,只考虑一件事——每TB/GB的价格。尽管这是一个不错的成本指标,但它....
发表于 2019-11-11 14:30 577次阅读
对象存储中的五个要素

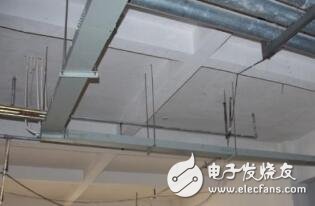

电缆桥架类型的选择原则_电缆桥架选择的规范要求
